226 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.226

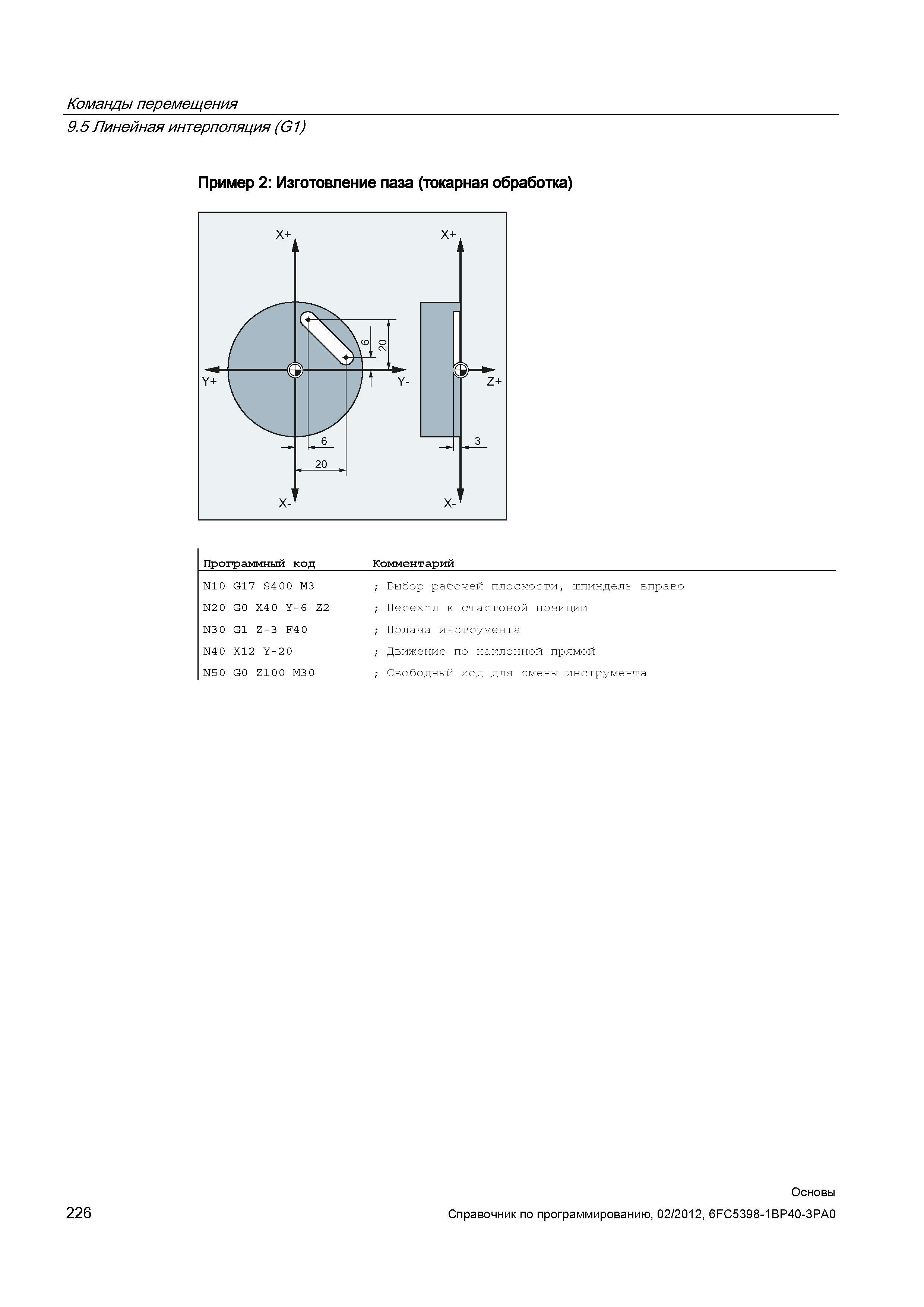

Изготовление паза (токарная обработка) Программный код Комментарий N10 G17 s4 0 0 M3 Выбор рабочей плоскости шпиндель вправо N20 G0 X4 0 Y-6 Изготовление паза (токарная обработка) Программный код Комментарий N10 G17 s4 0 0 M3 Выбор рабочей плоскости шпиндель вправо N20 G0 X4 0 Y-6 Z2 Переход к стартовой позиции N30 G1 Z-3 F4 0 Подача инструмента N4 0 X12 Y-2 0 Движение по наклонной прямой N50 G0 Z100 M30 Свободный ход для смены инструмента 226 Основы Команды перемещения 9.5 Линейная интерполяция (G1) Пример 2
