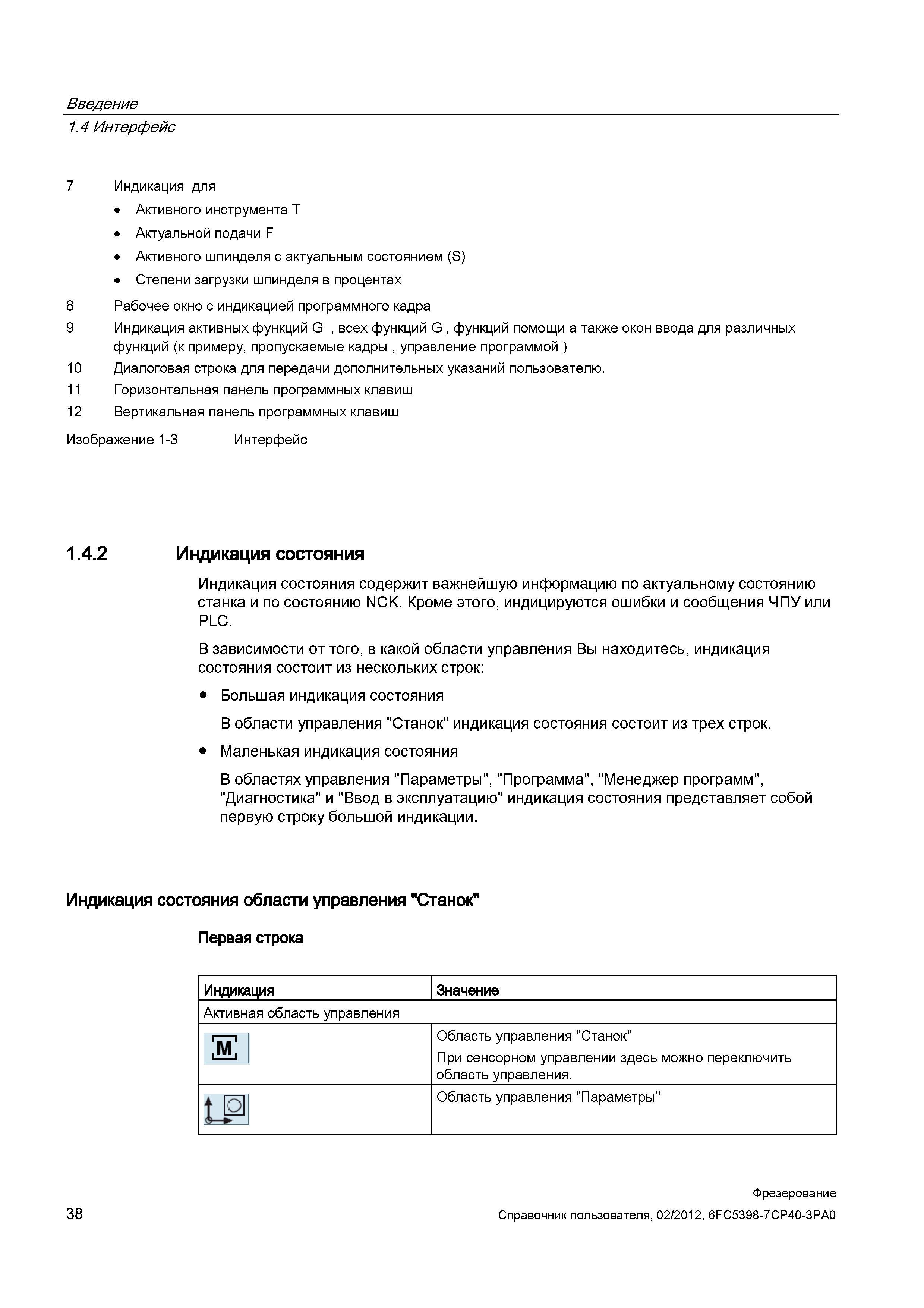

Интерфейс 7 Индикация для Активного инструмента T Актуальной подачи F Активного шпинделя с актуальным состоянием (S) Степени загрузки шпинделя в процентах 8 Рабочее окно с индикацией программного кадра 9 Индикация активных функций G , всех функций G , функций помощи а также окон ввода для различных функций (к примеру, пропускаемые кадры , управление программой ) 10 Диалоговая строка для передачи дополнительных указаний пользователю. 11 Горизонтальная панель программных клавиш 12 Вертикальная панель программных клавиш Изображение 1-3 Интерфейс 1.4.2 Индикация состояния Индикация состояния содержит важнейшую информацию по актуальному состоянию станка и по состоянию NCK. Кроме этого, индицируются ошибки и сообщения ЧПУ или PLC. В зависимости от того, в какой области управления Вы находитесь, индикация состояния состоит из нескольких строк: Большая индикация состояния В области управления "Станок" индикация состояния состоит из трех строк. Маленькая индикация состояния В областях управления "Параметры", "Программа", "Менеджер программ", "Диагностика" и "Ввод в эксплуатацию" индикация состояния представляет собой первую строку большой индикации. Индикация состояния области управления "Станок” Первая строка Индикация Значение Активная область управления н Область управления "Станок" При сенсорном управлении здесь можно переключить область управления. t Область управления "Параметры" 38 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Введение 1.4
