Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|

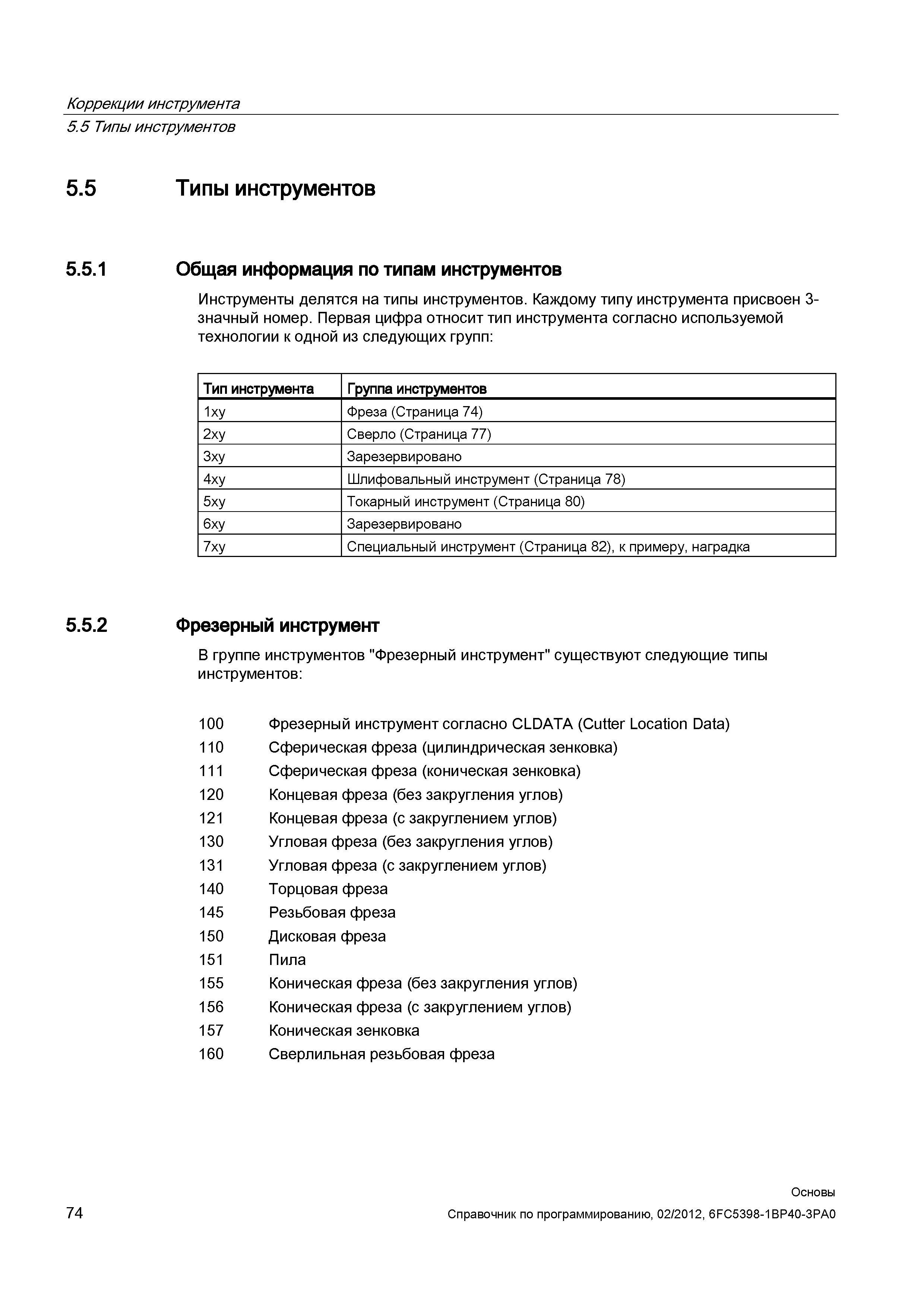

74 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.74 |
|||||
Инструменты делятся на типы инструментов Каждому типу инструмента присвоен трехзначный номер Первая цифра относит тип инструмента согласно иИнструменты делятся на типы инструментов. Каждому типу инструмента присвоен трехзначный номер. Первая цифра относит тип инструмента согласно используемой технологии к одной из следующих групп Тип инструмента Группа инструментов 1xy Фреза (Страница 74) 2xy Сверло (Страница 77) 3xy Зарезервировано 4xy Шлифовальный инструмент (Страница 78) 5xy Токарный инструмент (Страница 80) 6xy Зарезервировано 7xy Специальный инструмент (Страница 82) к примеру наградка 5.5.2 Фрезерный инструмент В группе инструментов "Фрезерный инструмент" существуют следующие типы инструментов 100 Фрезерный инструмент согласно CLDATA (Cutter Location Data) 110 Сферическая фреза (цилиндрическая зенковка) 111 Сферическая фреза (коническая зенковка) 120 Концевая фреза (без закругления углов) 121 Концевая фреза (с закруглением углов) 130 Угловая фреза (без закругления углов) 131 Угловая фреза (с закруглением углов) 140 Торцовая фреза 145 Резьбовая фреза 150 Дисковая фреза 151 Пила 155 Коническая фреза (без закругления углов) 156 Коническая фреза (с закруглением углов) 157 Коническая зенковка 160 Сверлильная резьбовая фреза Коррекции инструмента 5.5 Типы инструментов 5.5 Типы инструментов 5.5.1 Общая информация по типам инструментов |
|||||
