Индицируемые в соответствующем окне значения осей это фактические значения, не заменяемые в кадре значения Примечание Если необходимо измени

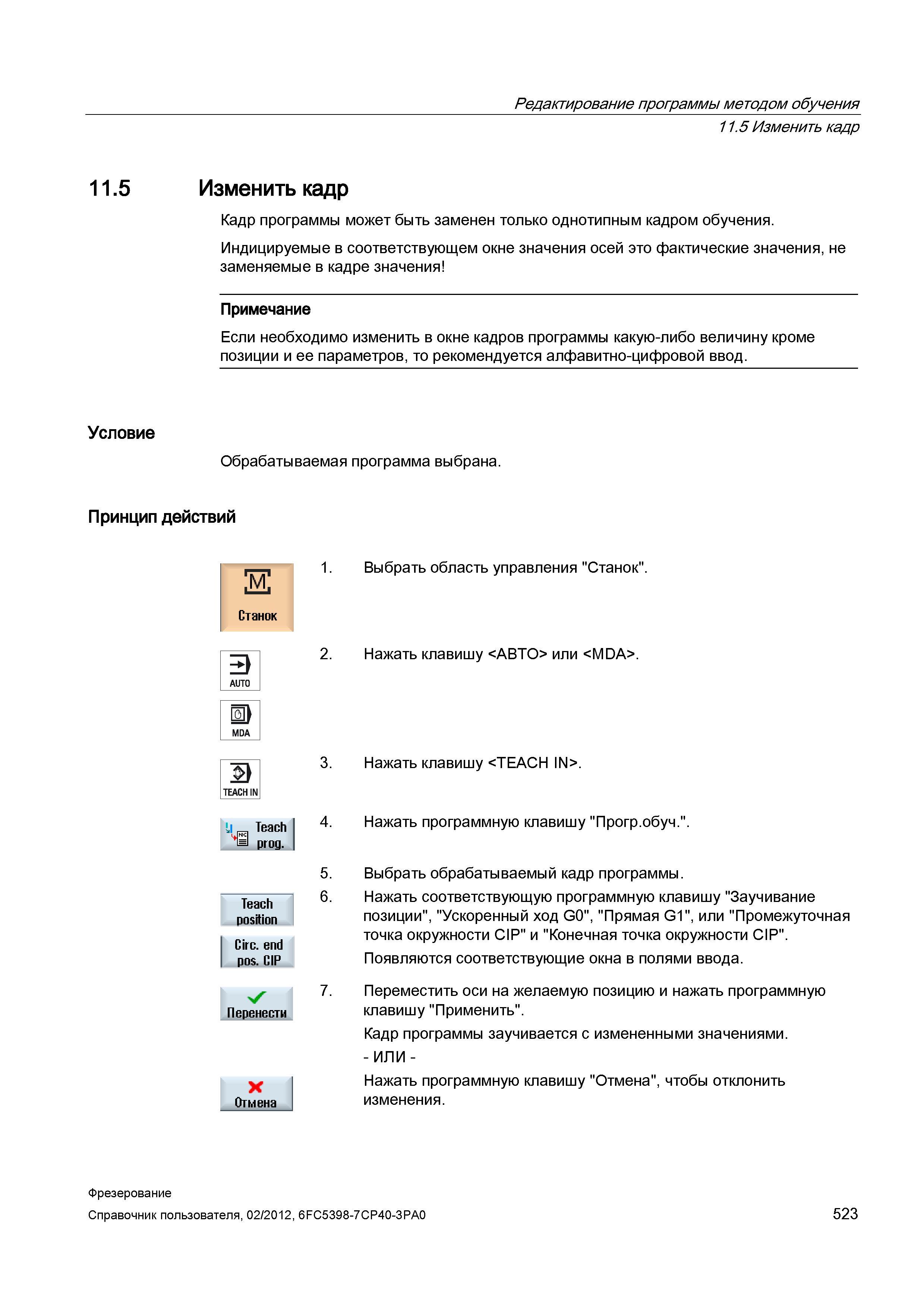

Индицируемые в соответствующем окне значения осей это фактические значения, не заменяемые в кадре значения Примечание Если необходимо изменить в окне кадров программы какую-либо величину кроме позиции и ее параметров, то рекомендуется алфавитно-цифровой ввод. Условие Обрабатываемая программа выбрана. Принцип действий Выбрать область управления "Станок". Нажать клавишу <АВТО> или . Нажать клавишу . Нажать программную клавишу "Прогр.обуч.". Выбрать обрабатываемый кадр программы. Нажать соответствующую программную клавишу "Заучивание позиции", "Ускоренный ход G0", "Прямая G1", или "Промежуточная точка окружности CIP" и "Конечная точка окружности CIP". Появляются соответствующие окна в полями ввода. Переместить оси на желаемую позицию и нажать программную клавишу "Применить". Кадр программы заучивается с измененными значениями. Нажать программную клавишу "Отмена", чтобы отклонить изменения. MDA TEACH IN Teach position С ire. end pos. CIP v' Перенести 5. 6. X Отмена Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 523 Редактирование программы методом обучения 11.5 Изменить кадр 11.5 Изменить кадр Кадр программы может быть заменен только однотипным кадром обучения.
