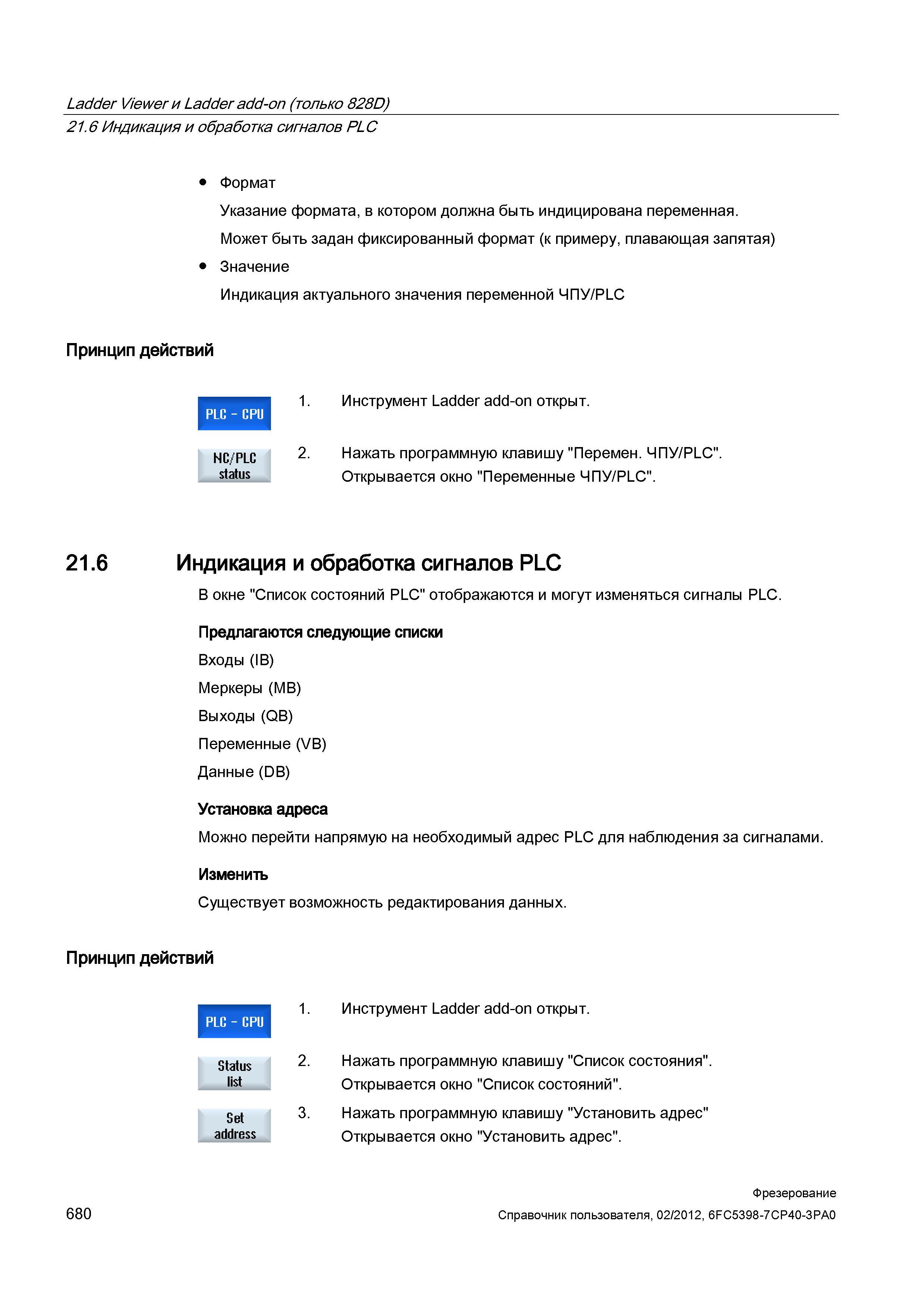

Индикация и обработка сигналов PLC Формат Указание формата, в котором должна быть индицирована переменная. Может быть задан фиксированный формат (к примеру, плавающая запятая) Значение Индикация актуального значения переменной ЧПУ/PLC Принцип действий 1. Инструмент Ladder add-on открыт. PLC - CPU 4C/PLC 2. Нажать программную клавишу "Перемен. ЧПУ/PLC". status Открывается окно "Переменные ЧПУ/PLC". 21.6 Индикация и обработка сигналов PLC В окне "Список состояний PLC" отображаются и могут изменяться сигналы PLC. Предлагаются следующие списки Входы (IB) Меркеры (MB) Выходы (QB) Переменные (VB) Данные (DB) Установка адреса Можно перейти напрямую на необходимый адрес PLC для наблюдения за сигналами. Изменить Существует возможность редактирования данных. Принцип действий Инструмент Ladder add-on открыт. Нажать программную клавишу "Список состояния". Открывается окно "Список состояний". Нажать программную клавишу "Установить адрес" Открывается окно "Установить адрес". PLC - CPU Status list Set address 680 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Ladder Viewer и Ladder add-on (только 828D) 21.6
