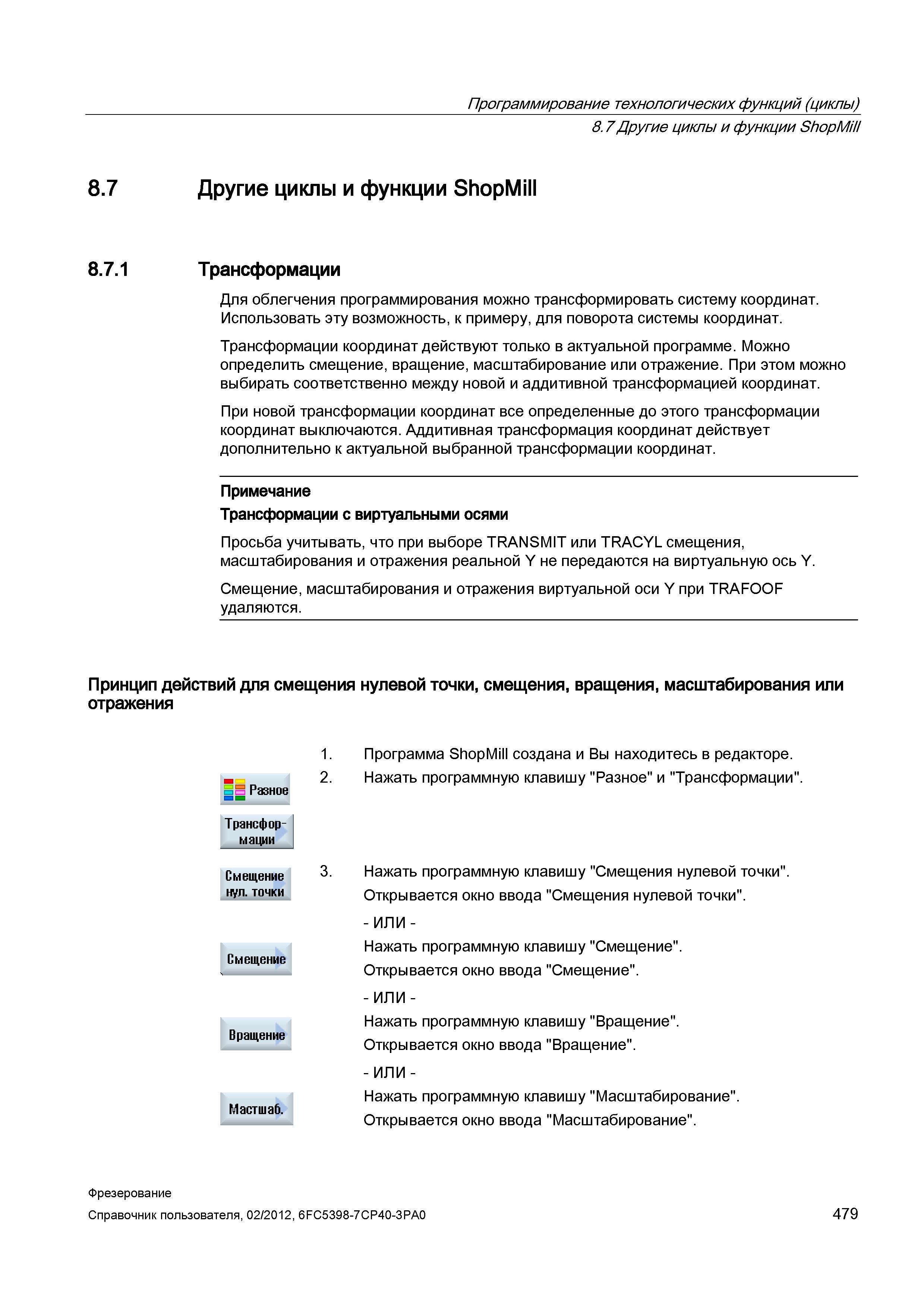

Функции ShopMill Siemens Для облегчения программирования на станке можно трансформировать систему координат _ Использовать эту возможность, к примеру, для поворота системы координат. Трансформации координат действуют только в актуальной программе. Можно определить смещение, вращение, масштабирование или отражение. При этом можно выбирать соответственно между новой и аддитивной трансформацией координат. При новой трансформации координат все определенные до этого трансформации координат выключаются. Аддитивная трансформация координат действует дополнительно к актуальной выбранной трансформации координат. Примечание Трансформации с виртуальными осями Просьба учитывать, что при выборе TRANSMIT или TRACYL смещения, масштабирования и отражения реальной Y не передаются на виртуальную ось Y. Смещение, масштабирования и отражения виртуальной оси Y при TRAFOOF удаляются. Принцип действий для смещения нулевой точки, смещения, вращения, масштабирования или отражения Программа ShopMill создана и Вы находитесь в редакторе. Нажать программную клавишу "Разное" и "Трансформации". Нажать программную клавишу "Смещения нулевой точки". Открывается окно ввода "Смещения нулевой точки". Нажать программную клавишу "Смещение". Открывается окно ввода "Смещение". Нажать программную клавишу "Вращение". Открывается окно ввода "Вращение". Нажать программную клавишу "Масштабирование". Открывается окно ввода "Масштабирование". 1 Разное 1. 2. Трансфор- мации Смещение нул. точки Смещение Вращение Мастшаб. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 479 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopMill 8.7 Другие циклы и функции ShopMill 8.7.1 Трансформации
