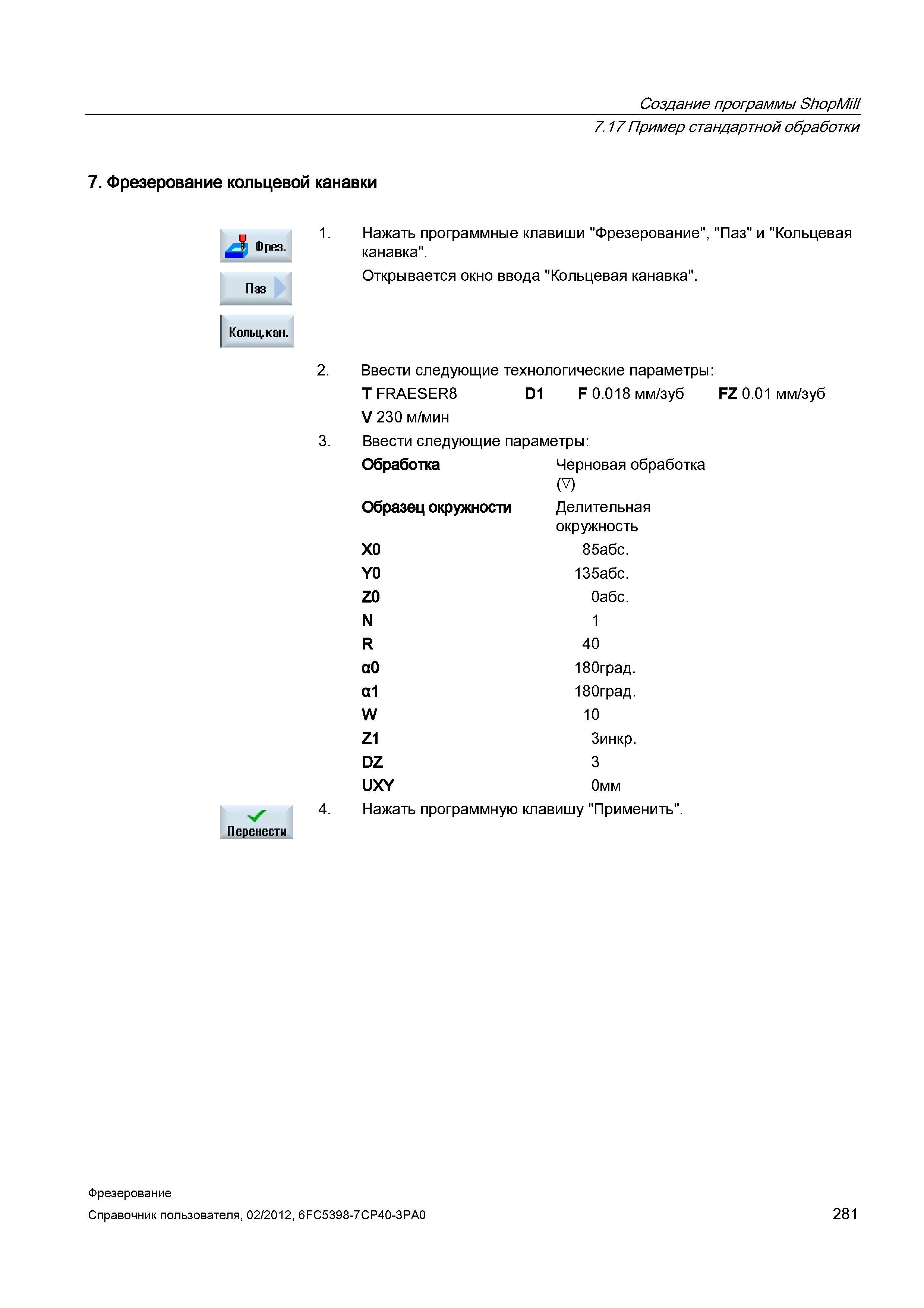

281 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.281
281 Фрезерование кольцевой канавки 1 Нажать программные клавиши Фрезерование , Паз и Кольцевая канавка Открывается окно ввода Кольцевая канавка Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 281

Фрезерование кольцевой канавки 1 Нажать программные клавиши Фрезерование , Паз и Кольцевая канавка Открывается окно ввода Кольцевая канавка

Фрезерование кольцевой канавки 1. Нажать программные клавиши "Фрезерование", "Паз" и "Кольцевая канавка". Открывается окно ввода "Кольцевая канавка". 2. Ввести следующие технологические параметры: T FRAESER8 D1 F 0.018 мм/зуб FZ 0.01 мм/зуб V 230 м/мин 3. Ввести следующие параметры: Обработка Черновая обработка (V) Образец окружности Делительная окружность X0 85абс. Y0 135абс. Z0 0абс. N 1 R 40 а0 180град. а1 180град W 10 Z1 3инкр DZ 3 UXY 0мм 4. Нажать программную клавишу "Применить". Перенести Фрез. Паз Кольц.кан. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 281 Создание программы ShopMill 7.17 Пример стандартной обработки 7.
