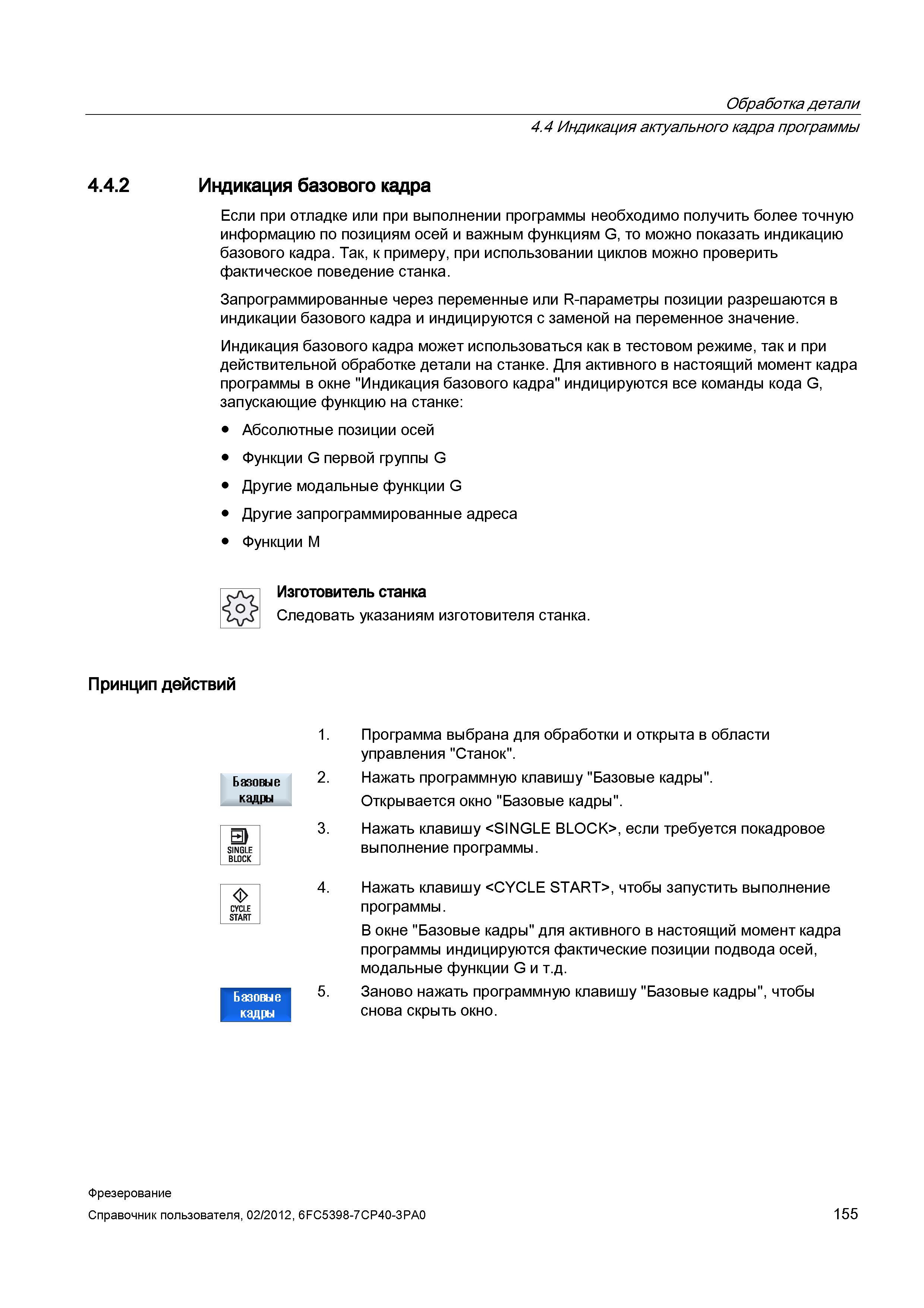

Если при отладке или при выполнении ЧПУ программы на CNC Siemens Sinumerik 840D sl 828D необходимо получить более точную информацию _ по позициям осей и важным функциям G, то можно показать индикацию базового кадра. Так, к примеру, при использовании циклов можно проверить фактическое поведение станка. Запрограммированные через переменные или R-параметры позиции разрешаются в индикации базового кадра и индицируются с заменой на переменное значение. Индикация базового кадра может использоваться как в тестовом режиме, так и при действительной обработке детали на станке. Для активного в настоящий момент кадра программы в окне "Индикация базового кадра" индицируются все команды кода G, запускающие функцию на станке: Абсолютные позиции осей Функции G первой группы G Другие модальные функции G Другие запрограммированные адреса Функции M Изготовитель станка Следовать указаниям изготовителя станка. Принцип действий Программа выбрана для обработки и открыта в области управления "Станок". Нажать программную клавишу "Базовые кадры". Открывается окно "Базовые кадры". Нажать клавишу , если требуется покадровое выполнение программы. Нажать клавишу , чтобы запустить выполнение программы. В окне "Базовые кадры" для активного в настоящий момент кадра программы индицируются фактические позиции подвода осей, модальные функции G и т.д. Заново нажать программную клавишу "Базовые кадры", чтобы снова скрыть окно. Вазовые кадры SINGLE BLOCK CYCLE START 1 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 155 Обработка детали 4.4 Индикация актуального кадра программы 4.4.2 Индикация базового кадра
