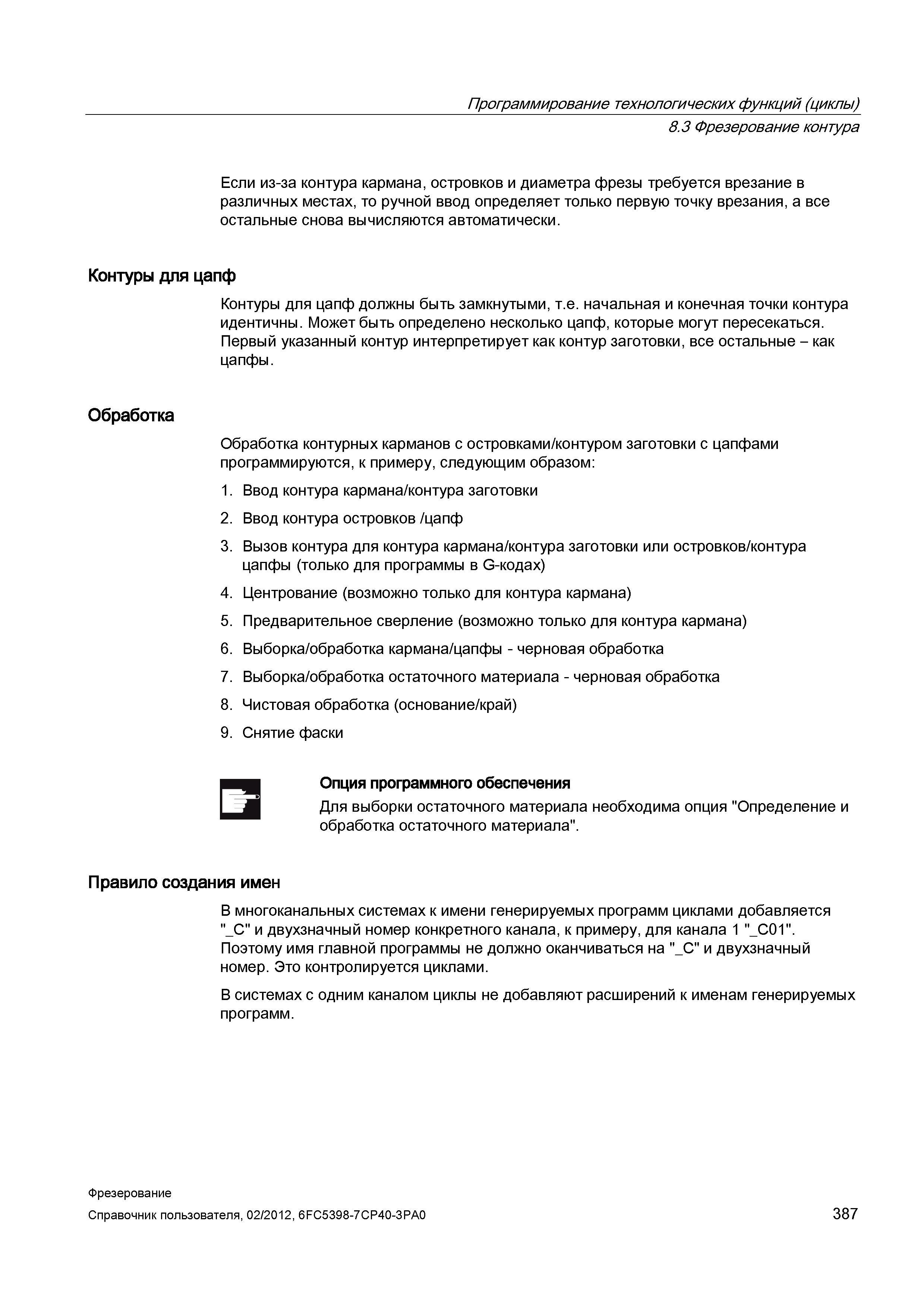

Если из-за контура кармана, островков и диаметра фрезы требуется врезание в различных местах —> _ , то ручной ввод определяет только первую точку врезания а все остальные снова вычисляются автоматически. Контуры для цапф Контуры для цапф должны быть замкнутыми, т.е. начальная и конечная точки контура идентичны. Может быть определено несколько цапф, которые могут пересекаться. Первый указанный контур интерпретирует как контур заготовки, все остальные - как цапфы. Обработка Обработка контурных карманов с островками/контуром заготовки с цапфами программируются, к примеру, следующим образом: 1. Ввод контура кармана/контура заготовки 2. Ввод контура островков /цапф 3. Вызов контура для контура кармана/контура заготовки или островков/контура цапфы (только для программы в G-кодах) 4. Центрование (возможно только для контура кармана) 5. Предварительное сверление (возможно только для контура кармана) 6. Выборка/обработка кармана/цапфы - черновая обработка 7. Выборка/обработка остаточного материала - черновая обработка 8. Чистовая обработка (основание/край) 9. Снятие фаски Опция программного обеспечения Для выборки остаточного материала необходима опция "Определение и обработка остаточного материала". Правило создания имен В многоканальных системах к имени генерируемых программ циклами добавляется "_C" и двухзначный номер конкретного канала, к примеру, для канала 1 "_C01". Поэтому имя главной программы не должно оканчиваться на "_C" и двухзначный номер. Это контролируется циклами. В системах с одним каналом циклы не добавляют расширений к именам генерируемых программ. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 387 Программирование технологических функций (циклы) 8.3 Фрезерование контура
