Для вычисления точек пересечения с кадром подвода или отвода используется прямая между центрами резцов в начале и конце кадра Разница между

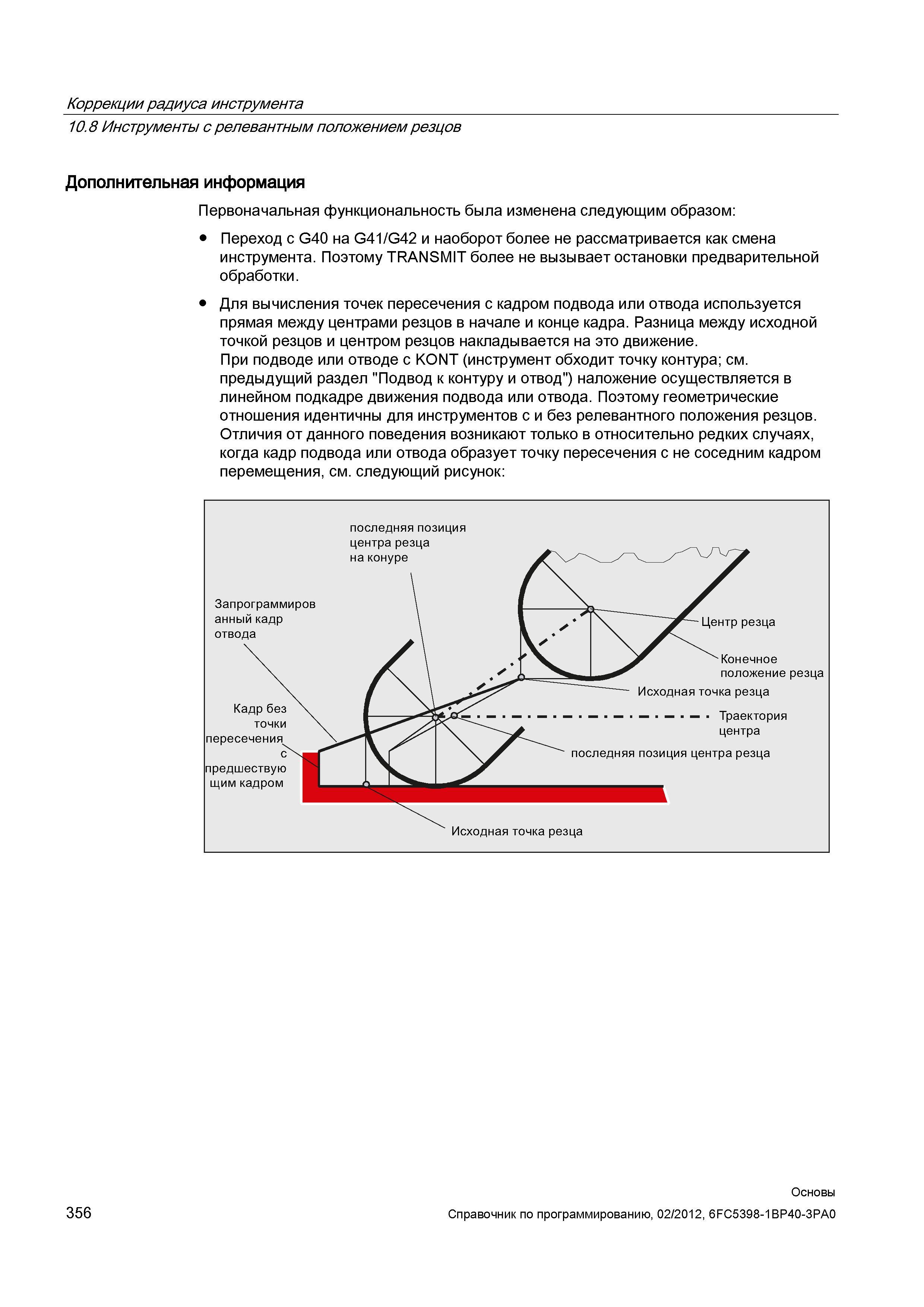

Для вычисления точек пересечения с кадром подвода или отвода используется прямая между центрами резцов в начале и конце кадра. Разница между исходной точкой резцов и центром резцов накладывается на это движение. При подводе или отводе с KONT (инструмент обходит точку контура; см. предыдущий раздел "Подвод к контуру и отвод") наложение осуществляется в линейном подкадре движения подвода или отвода. Поэтому геометрические отношения идентичны для инструментов с и без релевантного положения резцов. Отличия от данного поведения возникают только в относительно редких случаях когда кадр подвода или отвода образует точку пересечения с не соседним кадром перемещения см. следующий рисунок последняя позиция центра резца на конуре V fJr положение резца я ' ' Исходная точка резца последняя позиция центра резца Исходная точка резца 356 Основы Коррекции радиуса инструмента 10.8 Инструменты с релевантным положением резцов Дополнительная информация Первоначальная функциональность была изменена следующим образом Переход с G40 на G41 G42 и наоборот более не рассматривается как смена инструмента. Поэтому TRANSMIT более не вызывает остановки предварительной обработки.
