Для следующих типов инструментов необходимы дополнительные геометрические данные, не включенные в списочное представление списка инструменто

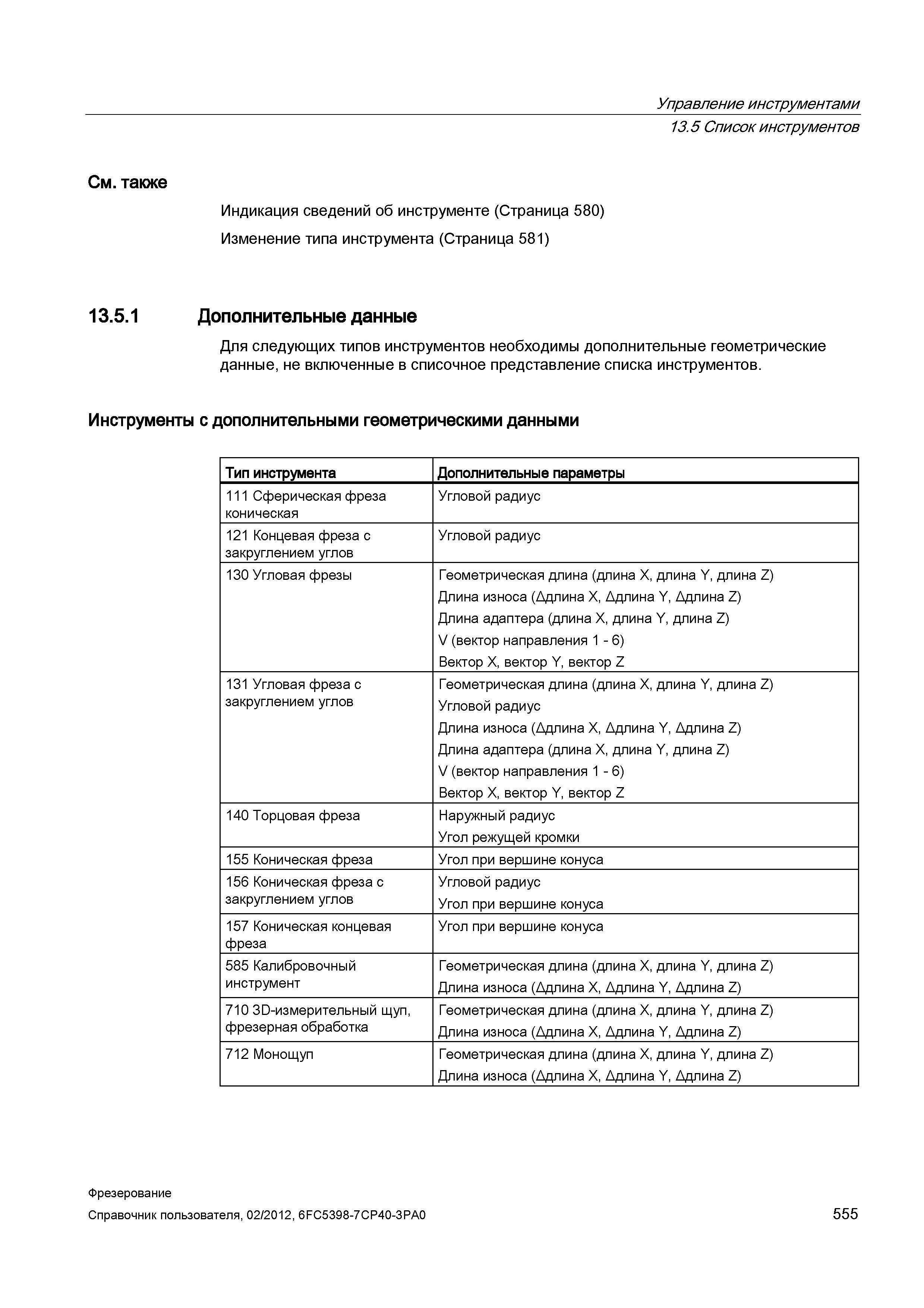

Для следующих типов инструментов необходимы дополнительные геометрические данные, не включенные в списочное представление списка инструментов. Инструменты с дополнительными геометрическими данными Тип инструмента Дополнительные параметры 111 Сферическая фреза коническая Угловой радиус 121 Концевая фреза с закруглением углов Угловой радиус 130 Угловая фрезы Геометрическая длина (длина X, длина Y, длина Z) Длина износа (Ддлина X, Ддлина Y, Ддлина Z) Длина адаптера (длина X, длина Y, длина Z) V (вектор направления 1 - 6) Вектор X, вектор Y, вектор Z 131 Угловая фреза с закруглением углов Геометрическая длина (длина X, длина Y, длина Z) Угловой радиус Длина износа (Ддлина X, Ддлина Y, Ддлина Z) Длина адаптера (длина X, длина Y, длина Z) V (вектор направления 1 - 6) Вектор X, вектор Y, вектор Z 140 Торцовая фреза Наружный радиус Угол режущей кромки 155 Коническая фреза Угол при вершине конуса 156 Коническая фреза с закруглением углов Угловой радиус Угол при вершине конуса 157 Коническая концевая фреза Угол при вершине конуса 585 Калибровочный инструмент Геометрическая длина (длина X, длина Y, длина Z) Длина износа (Ддлина X, Ддлина Y, Ддлина Z) 710 3D-измерительный щуп, фрезерная обработка Геометрическая длина (длина X, длина Y, длина Z) Длина износа (Ддлина X, Ддлина Y, Ддлина Z) 712 Монощуп Геометрическая длина (длина X, длина Y, длина Z) Длина износа (Ддлина X, Ддлина Y, Ддлина Z) Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 555 Управление инструментами 13.5 Список инструментов См. также Индикация сведений об инструменте (Страница 580) Изменение типа инструмента (Страница 581) 13.5.1 Дополнительные данные
