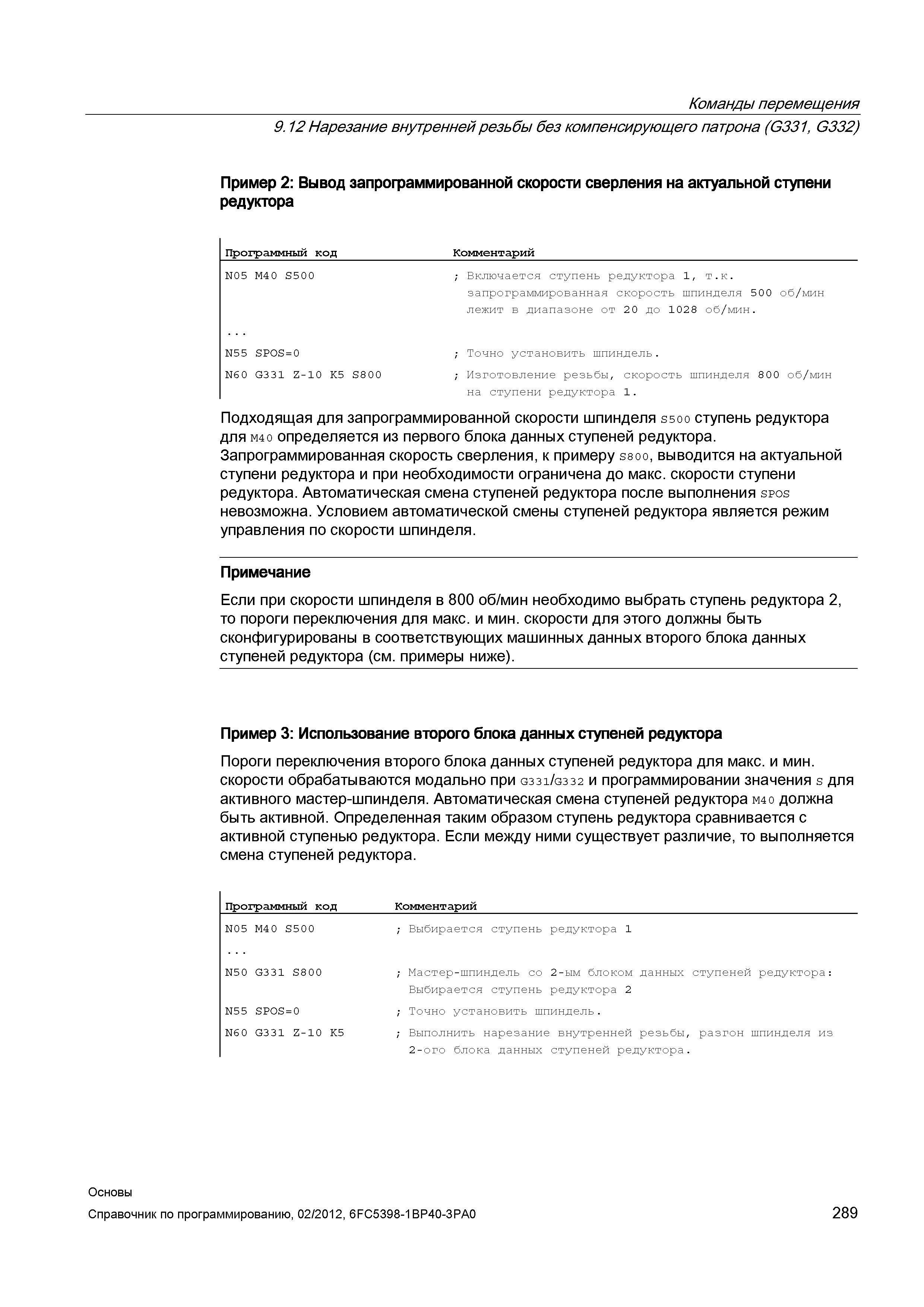

Вывод запрограммированной скорости сверления на актуальной ступени редуктора Программный код Комментарий N05 M40 S500 Включается ступень редуктора 1 т.к. запрограммированная скорость шпинделя 500 об/мин лежит в диапазоне от 20 до 1028 об/мин. N55 SP0S0 Точно установить шпиндель. N60 G3 31 Z-10 K5 S8 0 0 Изготовление резьбы скорость шпинделя 800 об/мин на ступени редуктора 1. Подходящая для запрограммированной скорости шпинделя S500 ступень редуктора для м4 0 определяется из первого блока данных ступеней редуктора. Запрограммированная скорость сверления к примеру S800 выводится на актуальной ступени редуктора и при необходимости ограничена до макс. скорости ступени редуктора. Автоматическая смена ступеней редуктора после выполнения spos невозможна. Условием автоматической смены ступеней редуктора является режим управления по скорости шпинделя. Примечание Если при скорости шпинделя в 800 об/мин необходимо выбрать ступень редуктора 2 то пороги переключения для макс. и мин. скорости для этого должны быть сконфигурированы в соответствующих машинных данных второго блока данных ступеней редуктора (см. примеры ниже). Пример 3 Использование второго блока данных ступеней редуктора Пороги переключения второго блока данных ступеней редуктора для макс. и мин. скорости обрабатываются модально при G331 G332 и программировании значения s для активного мастер-шпинделя. Автоматическая смена ступеней редуктора M4 0 должна быть активной. Определенная таким образом ступень редуктора сравнивается с активной ступенью редуктора. Если между ними существует различие то выполняется смена ступеней редуктора. Программный код Комментарий N05 M4 0 S500 Выбирается ступень редуктора 1 N50 G3 31 S8 0 0 Мастер-шпиндель со 2-ым блоком данных ступеней редуктора Выбирается ступень редуктора 2 N55 SP0S0 Точно установить шпиндель. N60 G3 31 Z-10 K5 Выполнить нарезание внутренней резьбы разгон шпинделя из 2-ого блока данных ступеней редуктора. Основы 289 Команды перемещения 9.12 Нарезание внутренней резьбы без компенсирующего патрона (G331 G332) Пример 2
