Выточка (CYCLE930) Функция С помощью цикла Выточка можно изготовлять симметричные и асимметричные выточки на любых прямых элементах контура Можно

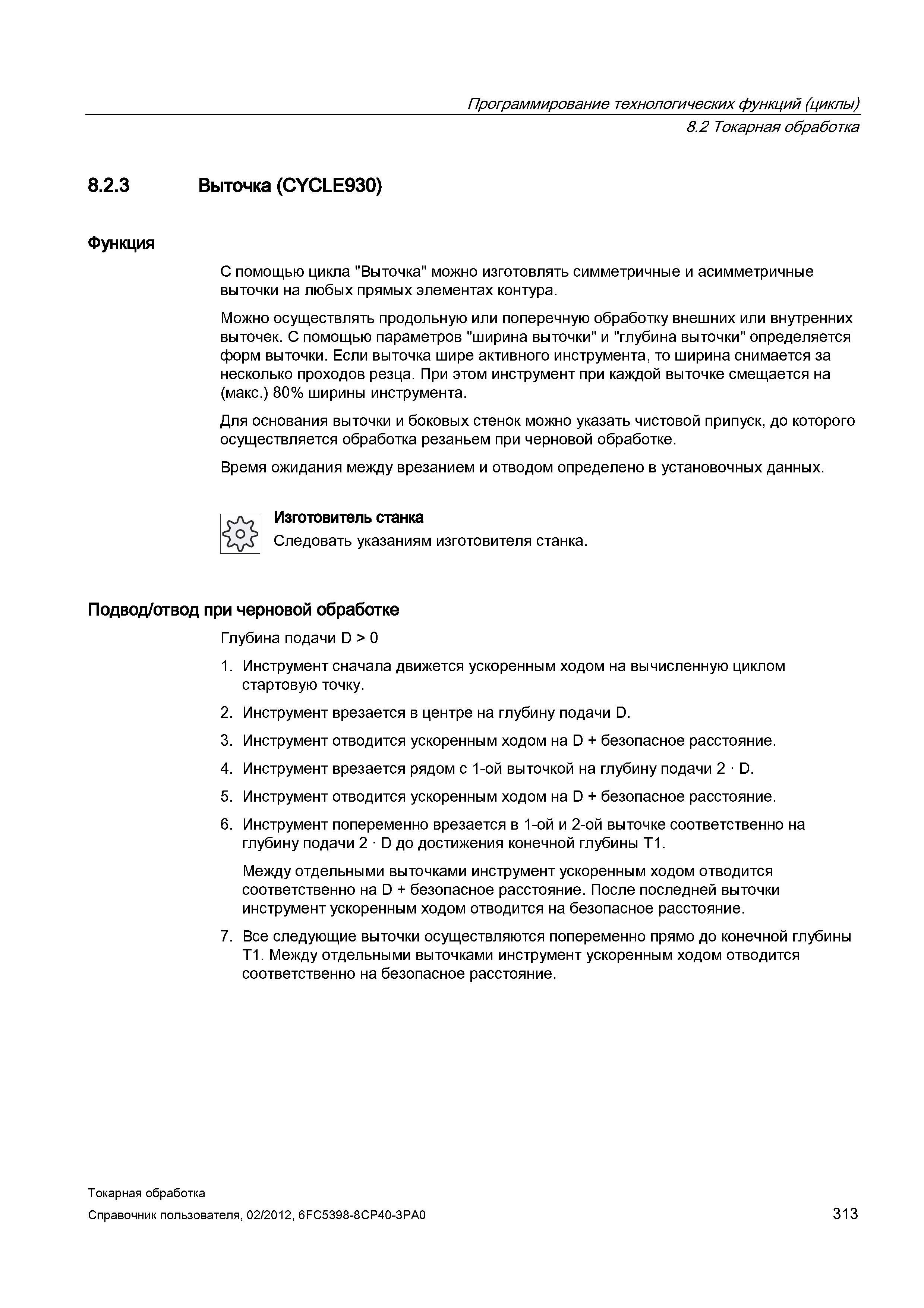

Выточка (CYCLE930) Функция С помощью цикла "Выточка" можно изготовлять симметричные и асимметричные выточки на любых прямых элементах контура. Можно осуществлять продольную или поперечную обработку внешних или внутренних выточек. С помощью параметров "ширина выточки" и "глубина выточки" определяется форм выточки. Если выточка шире активного инструмента, то ширина снимается за несколько проходов резца. При этом инструмент при каждой выточке смещается на (макс.) 80% ширины инструмента. Для основания выточки и боковых стенок можно указать чистовой припуск, до которого осуществляется обработка резаньем при черновой обработке. Время ожидания между врезанием и отводом определено в установочных данных. Изготовитель станка Следовать указаниям изготовителя станка. Подвод/отвод при черновой обработке Глубина подачи D > 0 1. Инструмент сначала движется ускоренным ходом на вычисленную циклом стартовую точку. 2. Инструмент врезается в центре на глубину подачи D. 3. Инструмент отводится ускоренным ходом на D + безопасное расстояние. 4. Инструмент врезается рядом с 1-ой выточкой на глубину подачи 2 D. 5. Инструмент отводится ускоренным ходом на D + безопасное расстояние. 6. Инструмент попеременно врезается в 1-ой и 2-ой выточке соответственно на глубину подачи 2 D до достижения конечной глубины T1. Между отдельными выточками инструмент ускоренным ходом отводится соответственно на D + безопасное расстояние. После последней выточки инструмент ускоренным ходом отводится на безопасное расстояние. 7. Все следующие выточки осуществляются попеременно прямо до конечной глубины T1. Между отдельными выточками инструмент ускоренным ходом отводится соответственно на безопасное расстояние. Токарная обработка Справочник пользователя, 313 Программирование технологических функций (циклы) 8.2 Токарная обработка 8.2.3
