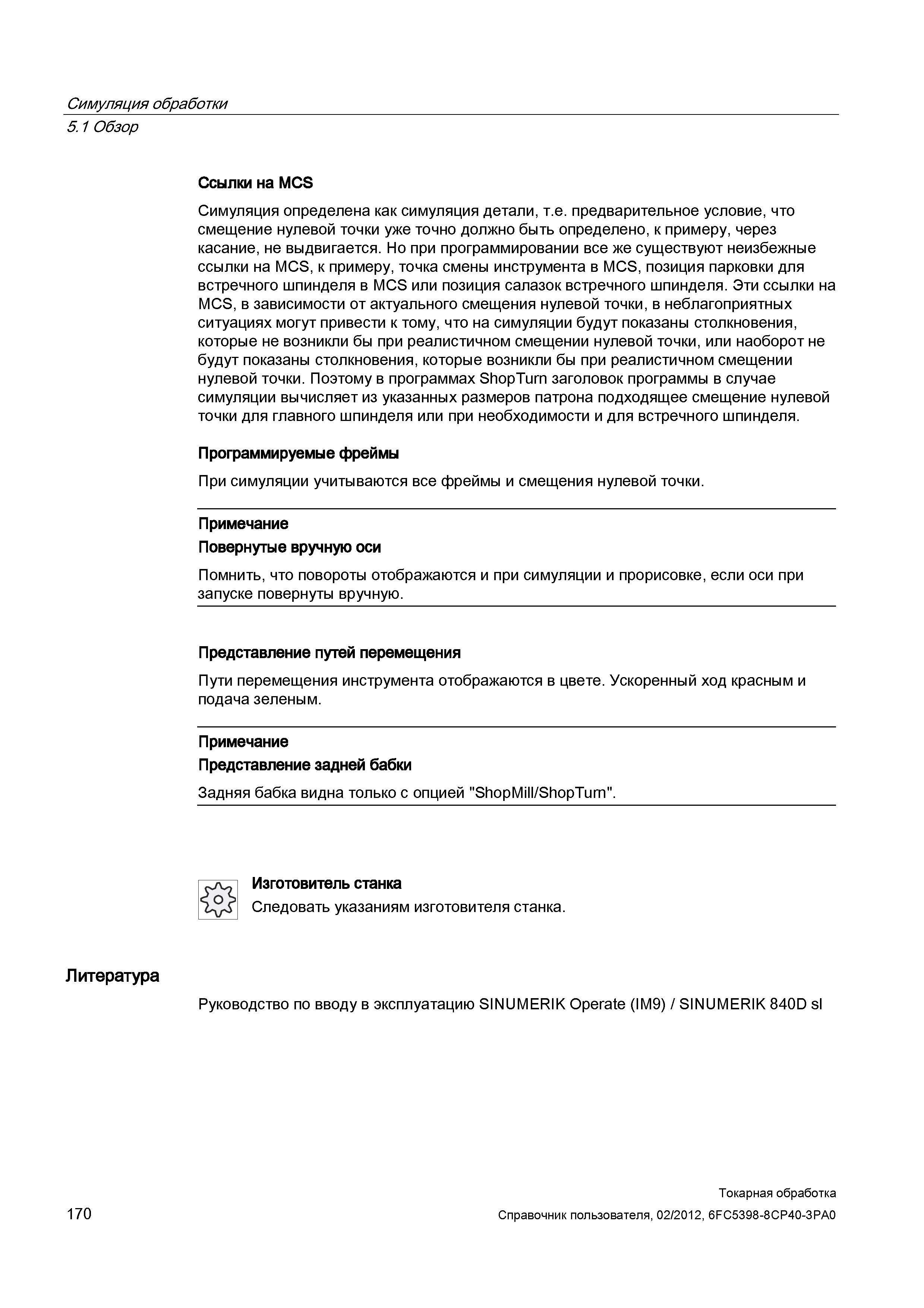

В управляющих программах Siemens Sinumerik ShopTurn заголовок программы в случае симуляции вычисляет из указанных размеров патрона подходящее смещение нулевой точки для главного шпинделя или при необходимости и для встречного шпинделя. Программируемые фреймы При симуляции учитываются все фреймы и смещения нулевой точки. Примечание Повернутые вручную оси Помнить, что повороты отображаются и при симуляции и прорисовке, если оси при запуске повернуты вручную. Представление путей перемещения Пути перемещения инструмента отображаются в цвете. Ускоренный ход красным и подача зеленым. Примечание Представление задней бабки Задняя бабка видна только с опцией "ShopMill/ShopTurn". Изготовитель станка Следовать указаниям изготовителя станка. Литература Руководство по вводу в эксплуатацию SINUMERIK Operate (IM9) / SINUMERIK 840D sl 170 Токарная обработка Справочник пользователя, Симуляция обработки 5.1 Обзор Ссылки на MCS Симуляция определена как симуляция детали, т.е. предварительное условие, что смещение нулевой точки уже точно должно быть определено, к примеру, через касание, не выдвигается. Но при программировании все же существуют неизбежные ссылки на MCS, к примеру, точка смены инструмента в MCS, позиция парковки для встречного шпинделя в MCS или позиция салазок встречного шпинделя. Эти ссылки на MCS, в зависимости от актуального смещения нулевой точки, в неблагоприятных ситуациях могут привести к тому, что на симуляции будут показаны столкновения, которые не возникли бы при реалистичном смещении нулевой точки, или наоборот не будут показаны столкновения, которые возникли бы при реалистичном смещении нулевой точки. Поэтому
