В первичной установке для фрезерования предустановленна G17 (плоскость X/Y) а для токарной обработки - G18 (плоскость Z/X) При вызове коррек

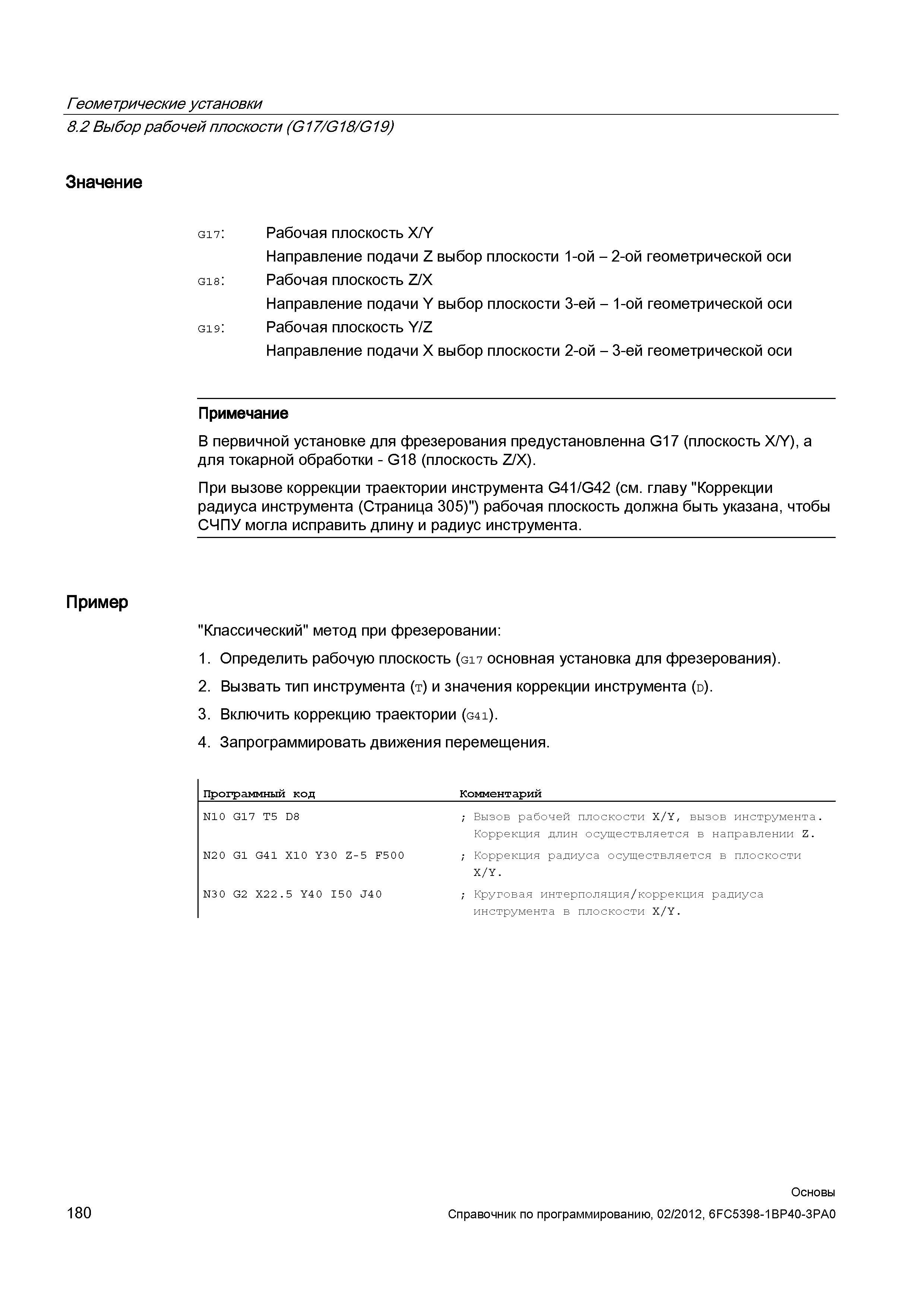

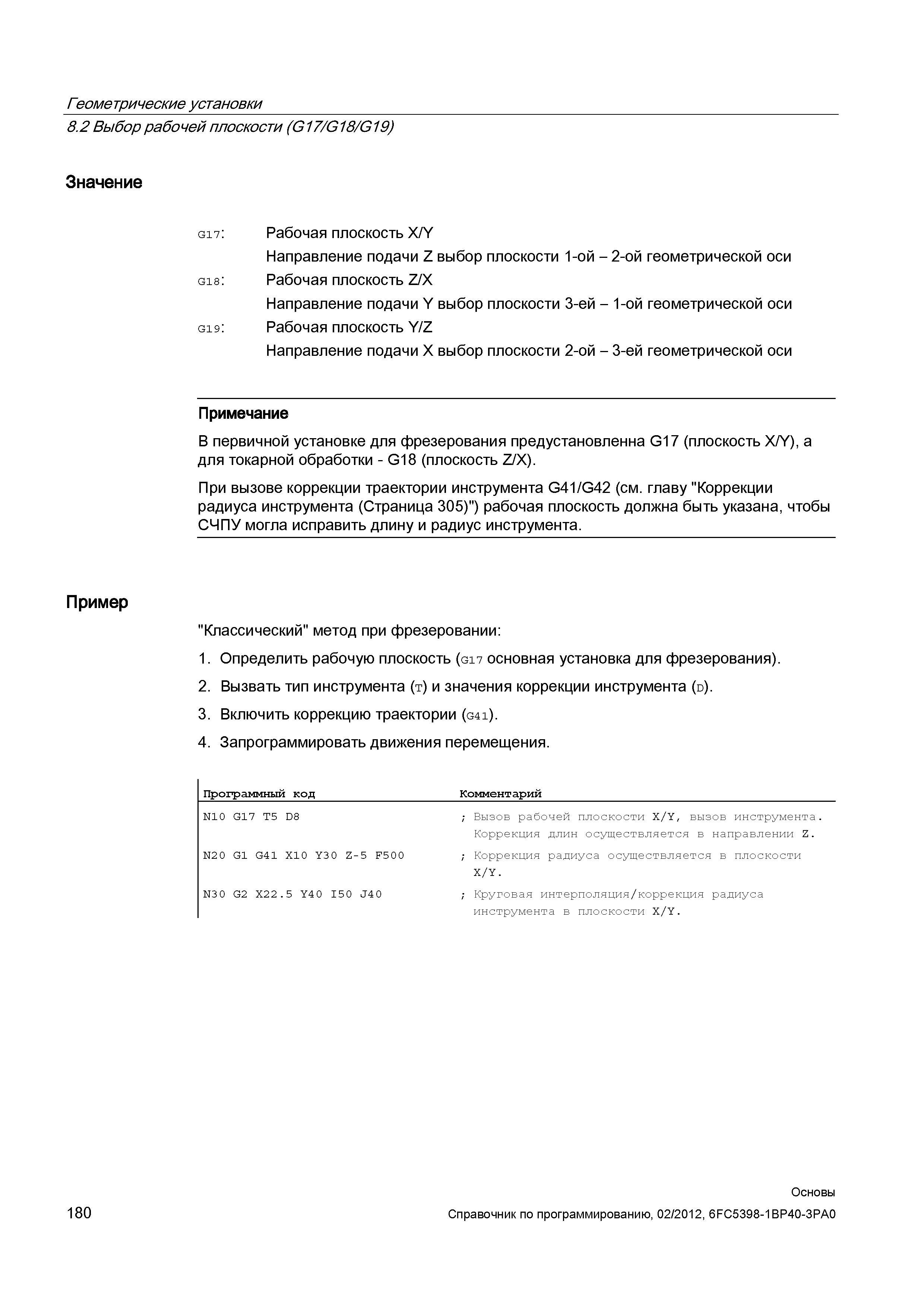

В первичной установке для фрезерования предустановленна G17 (плоскость X/Y) а для токарной обработки - G18 (плоскость Z/X). При вызове коррекции траектории инструмента G41 G42 (см. главу "Коррекции радиуса инструмента (Страница 305)") рабочая плоскость должна быть указана чтобы СЧПУ могла исправить длину и радиус инструмента. Пример "Классический" метод при фрезеровании 1. Определить рабочую плоскость (G17 основная установка для фрезерования). 2. Вызвать тип инструмента (т) и значения коррекции инструмента (d). 3. Включить коррекцию траектории (g41). 4. Запрограммировать движения перемещения. Программный код Комментарий N10 G17 T5 D8 N20 G1 G41 X10 Y3 0 Z-5 F500 N30 G2 X22.5 Y4 0 I50 J4 0 Вызов рабочей плоскости X/Y вызов инструмента. Коррекция длин осуществляется в направлении Z. Коррекция радиуса осуществляется в плоскости X/Y. Круговая интерполяция коррекция радиуса инструмента в плоскости X/Y. 180 Основы Геометрические установки 8.2 Выбор рабочей плоскости (G17 G18 G19) Значение G17 Рабочая плоскость X/Y Направление подачи Z выбор плоскости 1-ой - 2-ой геометрической оси G18 Рабочая плоскость Z/X Направление подачи Y выбор плоскости 3-ей - 1-ой геометрической оси G19 Рабочая плоскость Y/Z Направление подачи Х выбор плоскости 2-ой - 3-ей геометрической оси Примечание
