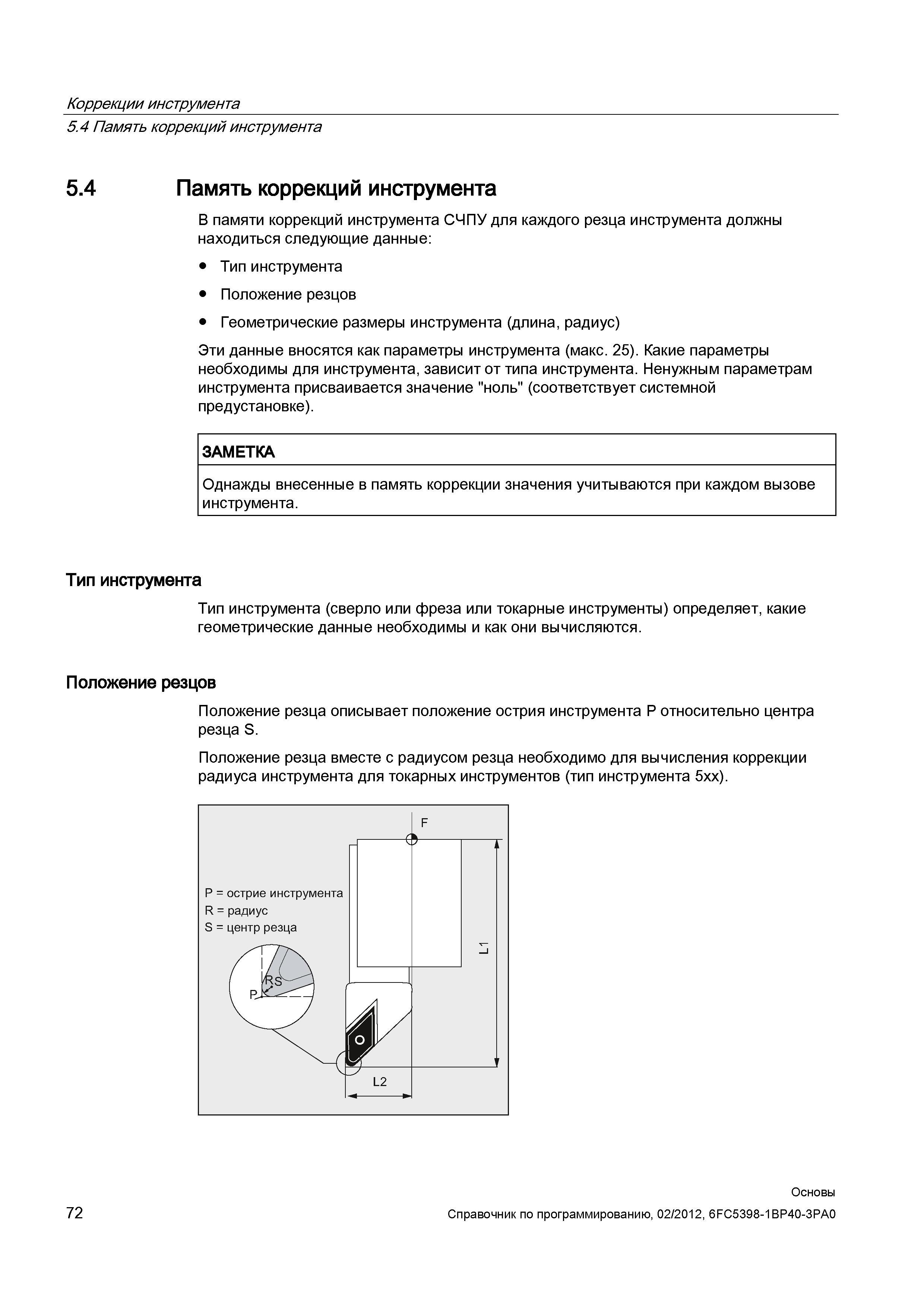

72 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.72 |
|||||
В памяти коррекций инструмента СЧПУ для каждого резца инструмента должны находиться следующие данные Тип инструмента Положение резцов ГеометВ памяти коррекций инструмента СЧПУ для каждого резца инструмента должны находиться следующие данные Тип инструмента Положение резцов Геометрические размеры инструмента (длина радиус) Эти данные вносятся как параметры инструмента (макс. 25). Какие параметры необходимы для инструмента зависит от типа инструмента. Ненужным параметрам инструмента присваивается значение "ноль" (соответствует системной предустановке). ЗАМЕТКА Однажды внесенные в память коррекции значения учитываются при каждом вызове инструмента. Тип инструмента Тип инструмента (сверло или фреза или токарные инструменты) определяет какие геометрические данные необходимы и как они вычисляются. Положение резцов Положение резца описывает положение острия инструмента P относительно центра резца S. Положение резца вместе с радиусом резца необходимо для вычисления коррекции радиуса инструмента для токарных инструментов (тип инструмента 5xx). Р острие инструмент R радиус S центр резца Коррекции инструмента 5.4 Память коррекций инструмента 5.4 Память коррекций инструмента |
|||||
