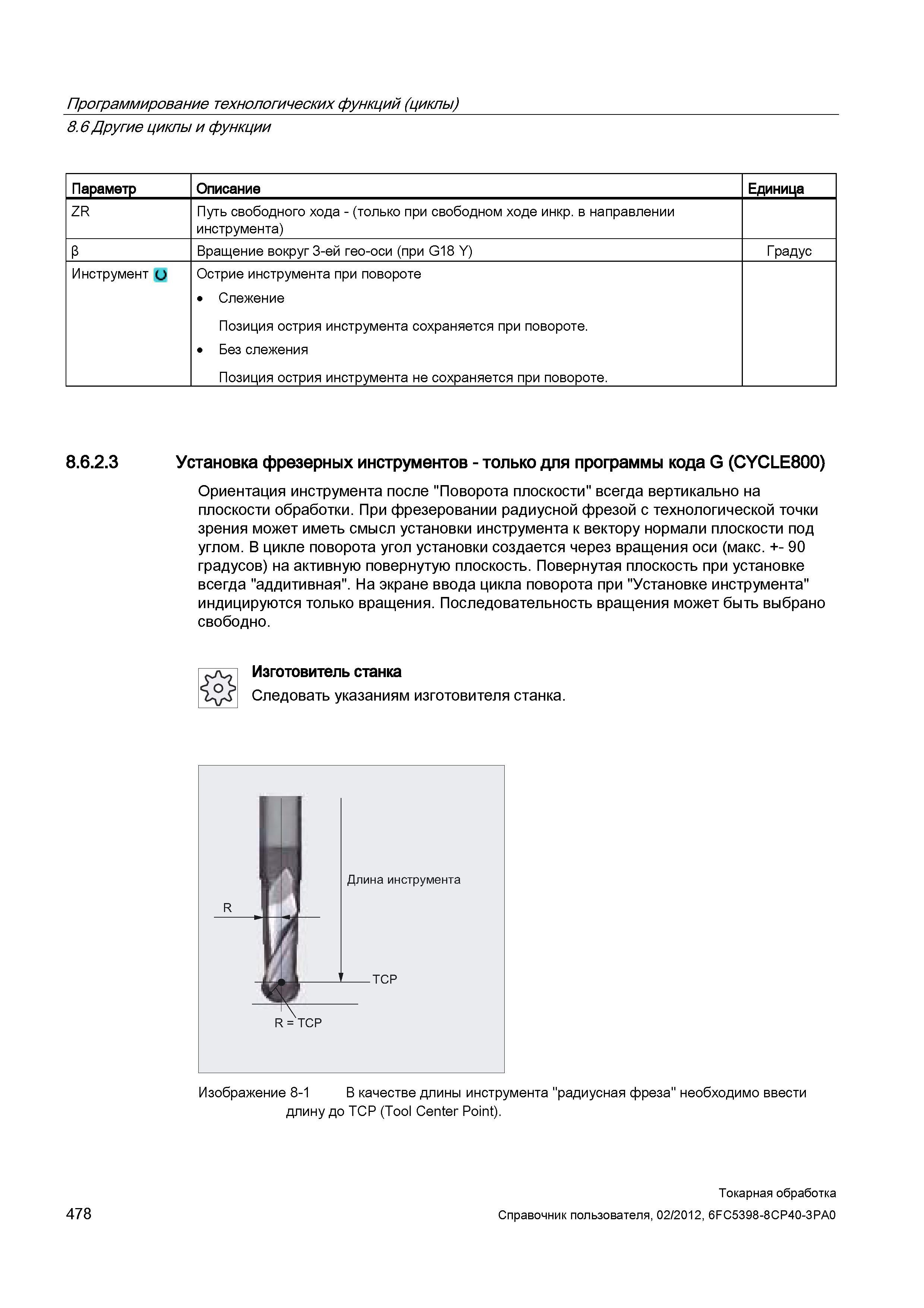

Установка фрезерных инструментов Только для программы кода G (CYCLE800) Ориентация инструмента после "Поворота плоскости" всегда вертикально на плоскости обработки. При фрезеровании радиусной фрезой с технологической точки зрения может иметь смысл установки инструмента к вектору нормали плоскости под углом. В цикле поворота угол установки создается через вращения оси (макс. +- 90 градусов) на активную повернутую плоскость. Повернутая плоскость при установке всегда "аддитивная". На экране ввода цикла поворота при "Установке инструмента" индицируются только вращения. Последовательность вращения может быть выбрано свободно. Изготовитель станка Следовать указаниям изготовителя станка. Длина инструмента -TCP R = TCP Изображение 8-1 В качестве длины инструмента "радиусная фреза" необходимо ввести длину до TCP (Tool Center Point). 478 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.6 Другие циклы и функции Параметр Описание Единица ZR Путь свободного хода - (только при свободном ходе инкр. в направлении инструмента) Р Вращение вокруг 3-ей гео-оси (при G18 Y) Градус Инструмент о Острие инструмента при повороте Слежение Позиция острия инструмента сохраняется при повороте. Без слежения Позиция острия инструмента не сохраняется при повороте. 8.6.2.3
