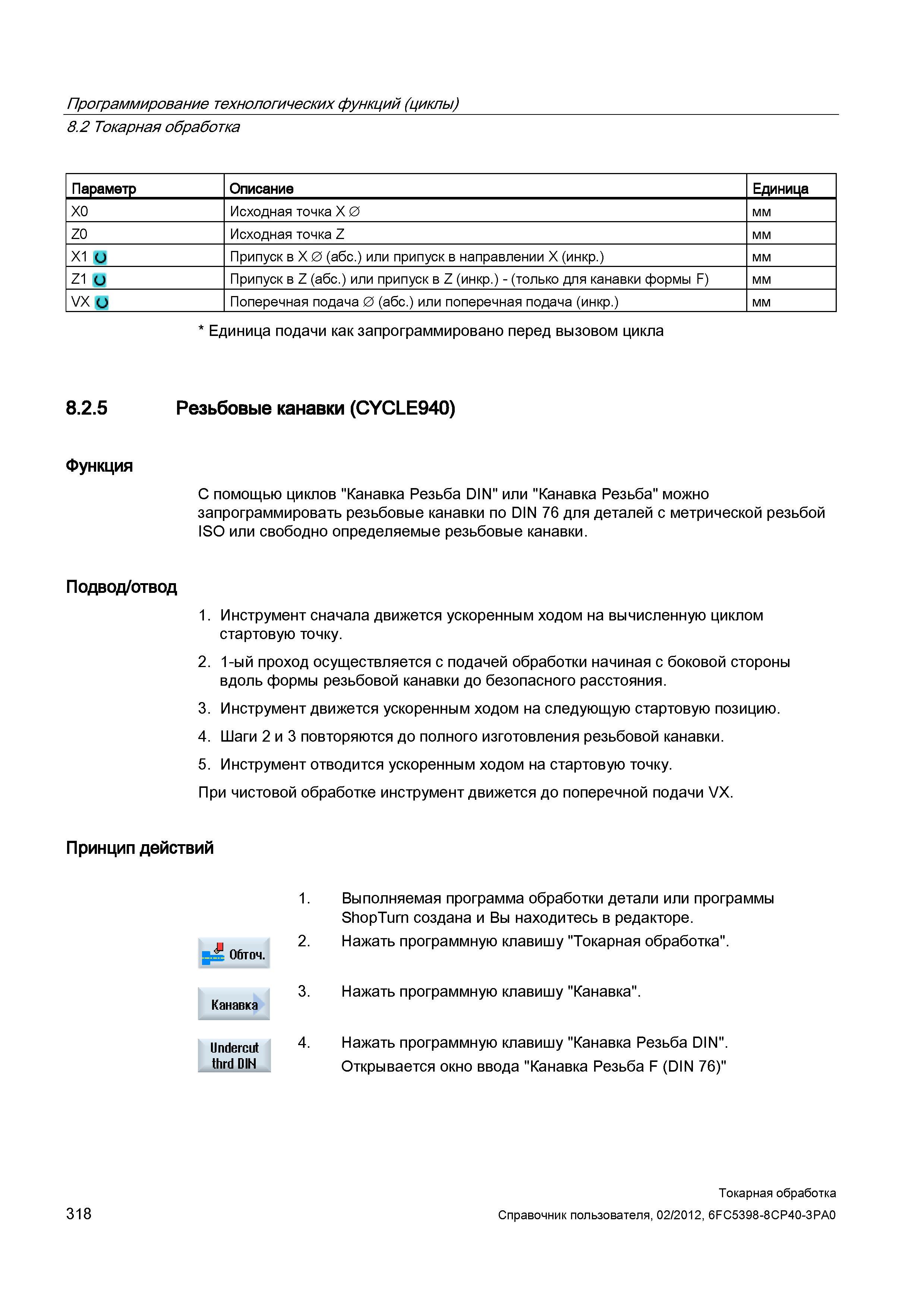

Токарная обработка Параметр Описание Единица X0 Исходная точка X 0 мм Z0 Исходная точка Z мм Х1 и Припуск в X 0 (абс.) или припуск в направлении X (инкр.) мм Z1 и Припуск в Z (абс.) или припуск в Z (инкр.) - (только для канавки формы F) мм VX о Поперечная подача 0 (абс.) или поперечная подача (инкр.) мм Единица подачи как запрограммировано перед вызовом цикла 8.2.5 Резьбовые канавки (CYCLE940) Функция С помощью циклов "Канавка Резьба DIN" или "Канавка Резьба" можно запрограммировать резьбовые канавки по DIN 76 для деталей с метрической резьбой ISO или свободно определяемые резьбовые канавки. Подвод/отвод 1. Инструмент сначала движется ускоренным ходом на вычисленную циклом стартовую точку. 2. 1-ый проход осуществляется с подачей обработки начиная с боковой стороны вдоль формы резьбовой канавки до безопасного расстояния. 3. Инструмент движется ускоренным ходом на следующую стартовую позицию. 4. Шаги 2 и 3 повторяются до полного изготовления резьбовой канавки. 5. Инструмент отводится ускоренным ходом на стартовую точку. При чистовой обработке инструмент движется до поперечной подачи VX. Принцип действий 1. Выполняемая программа обработки детали или программы ShopTurn создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Токарная обработка". 3. Нажать программную клавишу "Канавка". 4. Нажать программную клавишу "Канавка Резьба DIN". Открывается окно ввода "Канавка Резьба F (DIN 76)" J Обточ. Канавка Undercut thrd DIN 318 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.2
