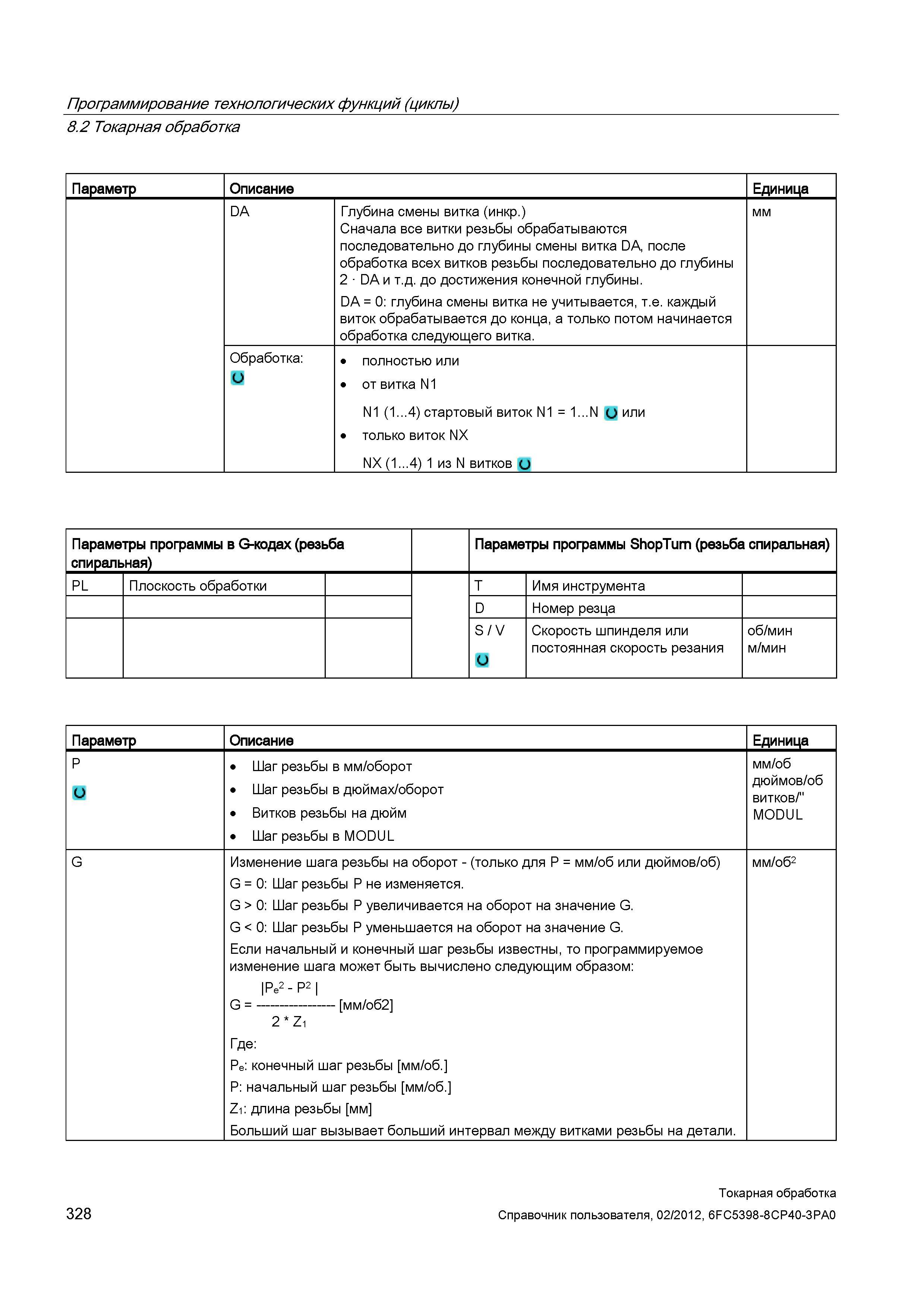

Токарная обработка Параметр Описание Единица DA Глубина смены витка (инкр.) Сначала все витки резьбы обрабатываются последовательно до глубины смены витка DA, после обработка всех витков резьбы последовательно до глубины 2 DA и т.д. до достижения конечной глубины. DA = 0: глубина смены витка не учитывается, т.е. каждый виток обрабатывается до конца, а только потом начинается обработка следующего витка. мм Обработка: полностью или от витка N1 N1 (1 4) стартовый виток N1 = 1 N О или только виток NX NX(1 4) 1 из N витков и Параметры программы в G-кодах (резьба спиральная) Параметры программы ShopTurn (резьба спиральная) PL Плоскость обработки T Имя инструмента D Номер резца S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин Параметр Описание Единица P Шаг резьбы в мм/оборот Шаг резьбы в дюймах/оборот Витков резьбы на дюйм Шаг резьбы в MODUL мм/об дюймов/об витков/" MODUL G Изменение шага резьбы на оборот - (только для P = мм/об или дюймов/об) G = 0: Шаг резьбы Р не изменяется. G > 0: Шаг резьбы Р увеличивается на оборот на значение G. G < 0: Шаг резьбы Р уменьшается на оборот на значение G. Если начальный и конечный шаг резьбы известны, то программируемое изменение шага может быть вычислено следующим образом: Pe2 - P2 G = мм/об2 2 Z1 Где: Pe: конечный шаг резьбы мм/об. P: начальный шаг резьбы мм/об. Z1: длина резьбы мм Больший шаг вызывает больший интервал между витками резьбы на детали. мм/об2 328 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.2
