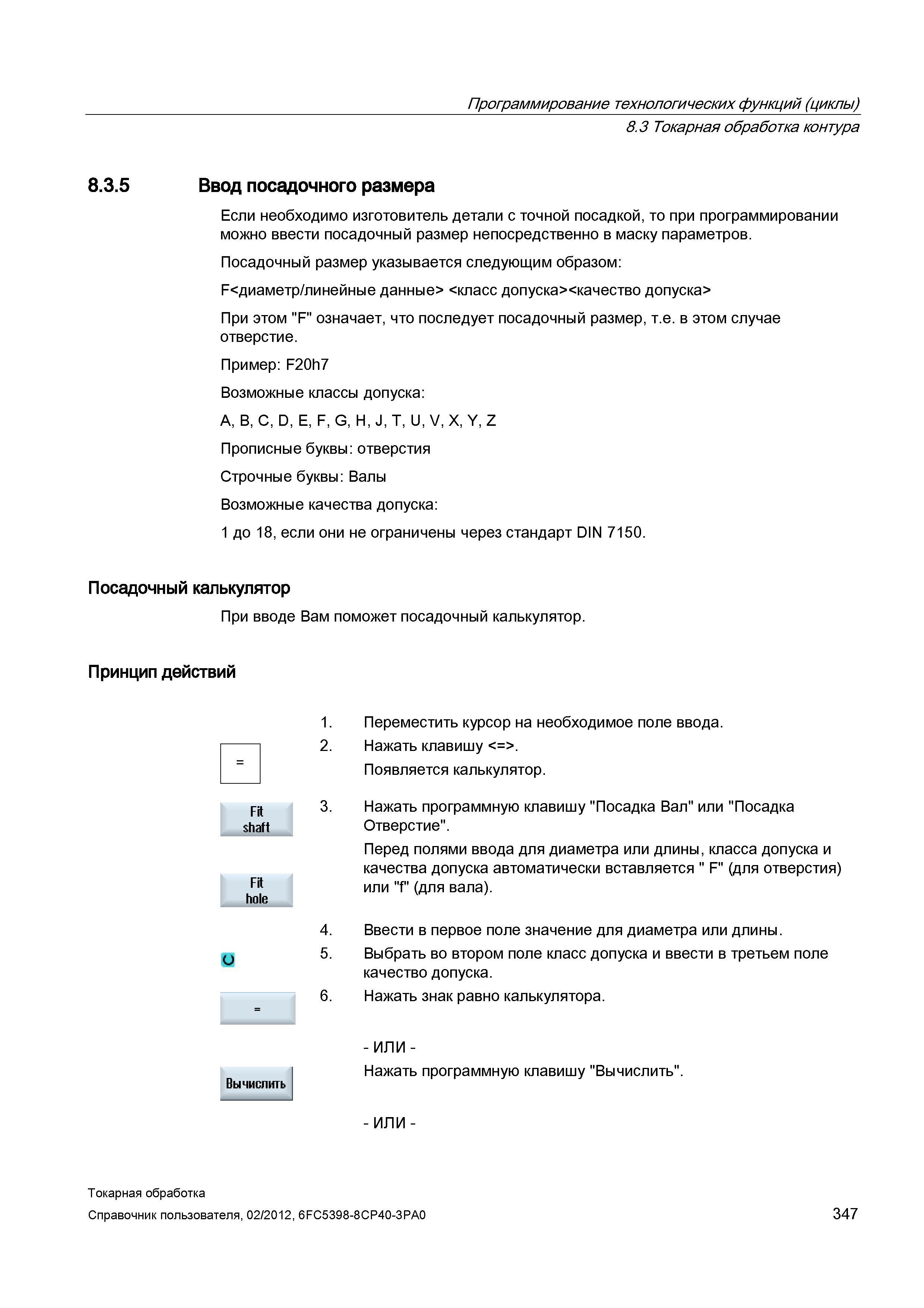

Токарная обработка контура Ввод посадочного размера Если необходимо изготовитель детали с точной посадкой, то при программировании можно ввести посадочный размер непосредственно в маску параметров. Посадочный размер указывается следующим образом: Р<диаметр/линейные данные> <класс допуска><качество допуска> При этом "F" означает, что последует посадочный размер, т.е. в этом случае отверстие. Пример: F20h7 Возможные классы допуска: A, B, C, D, E, F, G, H, J, T, U, V, X, Y, Z Прописные буквы: отверстия Строчные буквы: Валы Возможные качества допуска: 1 до 18, если они не ограничены через стандарт DIN 7150. Посадочный калькулятор При вводе Вам поможет посадочный калькулятор. Принцип действий Переместить курсор на необходимое поле ввода. Нажать клавишу <=>. Появляется калькулятор. Нажать программную клавишу "Посадка Вал" или "Посадка Отверстие". Перед полями ввода для диаметра или длины, класса допуска и качества допуска автоматически вставляется F" (для отверстия) или "f" (для вала). Ввести в первое поле значение для диаметра или длины. Выбрать во втором поле класс допуска и ввести в третьем поле качество допуска. Нажать знак равно калькулятора. Нажать программную клавишу "Вычислить". 1. 2. shaft Fit hole 4. и 54 6. Вычислить Токарная обработка Справочник пользователя, 347 Программирование технологических функций (циклы) 8.3
