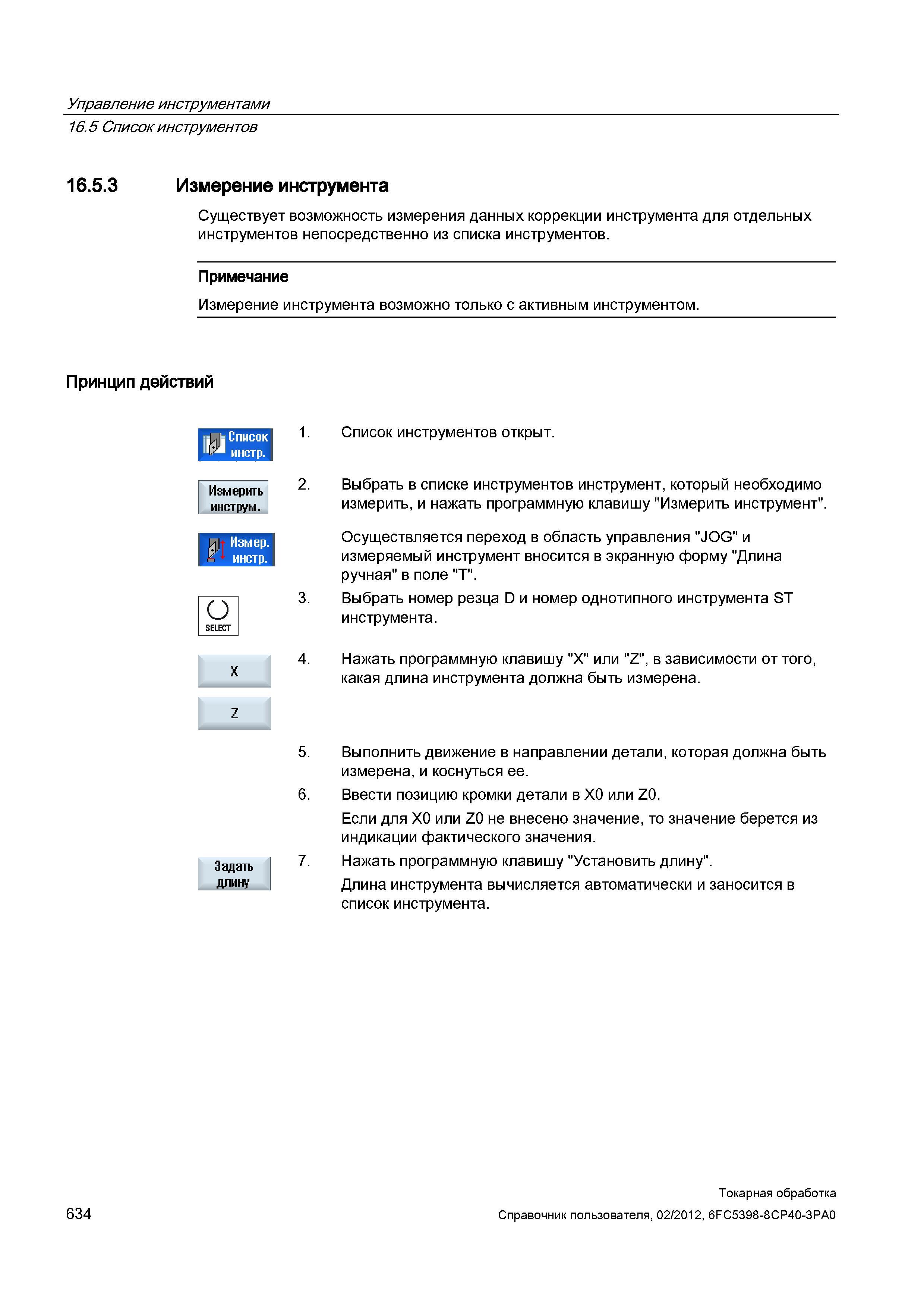

Существует возможность измерения данных коррекции инструмента для отдельных инструментов непосредственно из списка инструментов. Примечание Измерение инструмента возможно только с активным инструментом. Принцип действий Список инструментов открыт. Измерить инструм. О Задать длину Выбрать в списке инструментов инструмент, который необходимо измерить, и нажать программную клавишу "Измерить инструмент". Осуществляется переход в область управления "JOG" и измеряемый инструмент вносится в экранную форму "Длина ручная" в поле "T". Выбрать номер резца D и номер однотипного инструмента ST инструмента. Нажать программную клавишу "X" или "Z", в зависимости от того, какая длина инструмента должна быть измерена. Выполнить движение в направлении детали, которая должна быть измерена, и коснуться ее. Ввести позицию кромки детали в X0 или Z0. Если для X0 или Z0 не внесено значение, то значение берется из индикации фактического значения. Нажать программную клавишу "Установить длину". Длина инструмента вычисляется автоматически и заносится в список инструмента. 634 Токарная обработка Справочник пользователя, Управление инструментами 16.5 Список инструментов 16.5.3 Измерение инструмента
