Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|
41 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.41 |
|||||

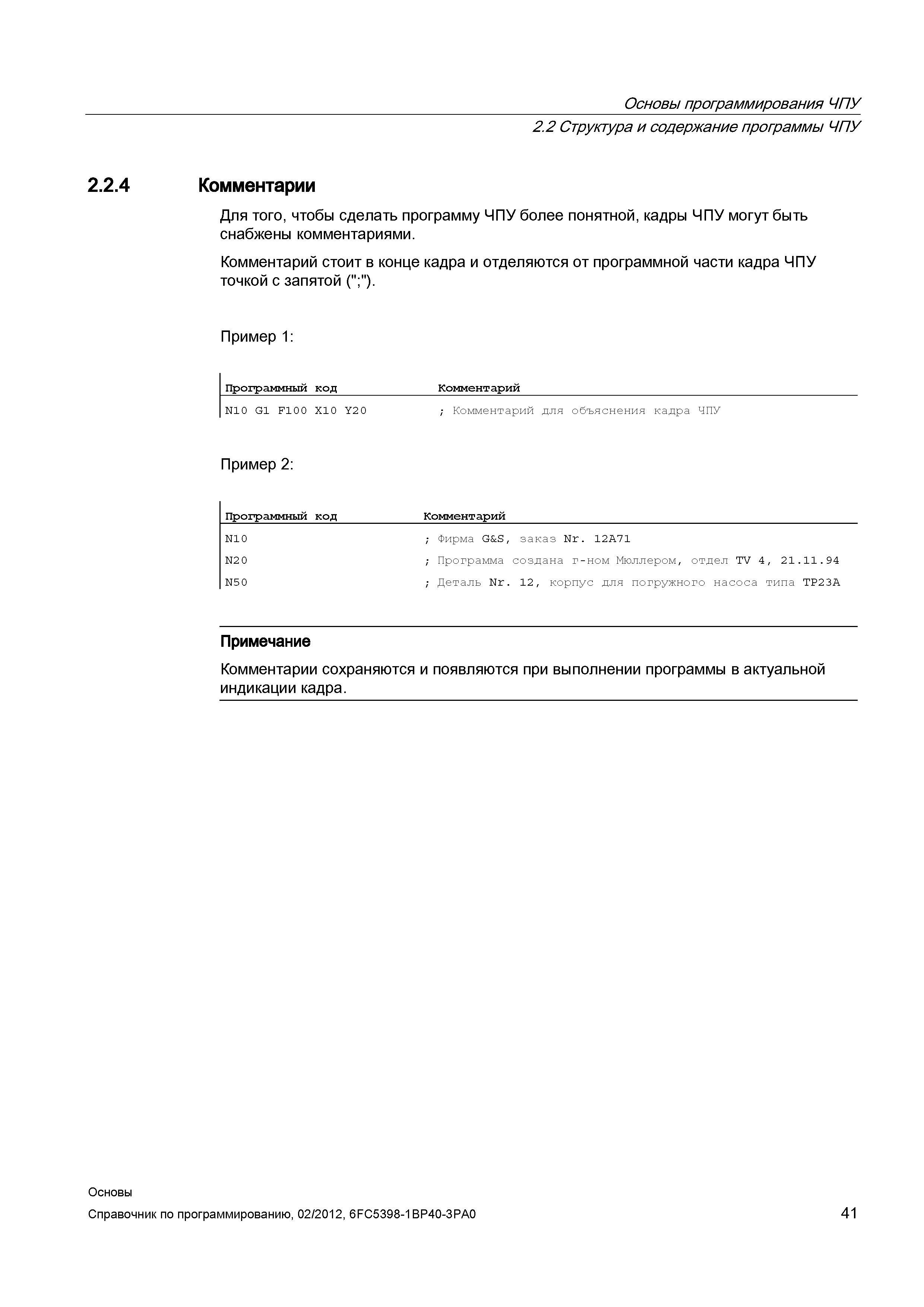

Структура и содержание программы ЧПУ Комментарии Для того чтобы сделать программу ЧПУ более понятной кадры ЧПУ могут быть снабжены комментарСтруктура и содержание программы ЧПУ Комментарии Для того чтобы сделать программу ЧПУ более понятной кадры ЧПУ могут быть снабжены комментариями. Комментарий стоит в конце кадра и отделяются от программной части кадра ЧПУ точкой с запятой (";"). Пример 1 Программный код Комментарий N10 G1 F10 0 X10 Y2 0 Комментарий для объяснения кадра ЧПУ Пример 2 Программный код Комментарий N10 Фирма G&S заказ Nr. 12A71 N2 0 Программа создана г-ном Мюллером отдел TV 4 21.11.94 N50 Деталь Nr. 12 корпус для погружного насоса типа TP23A Примечание Комментарии сохраняются и появляются при выполнении программы в актуальной индикации кадра. Основы программирования ЧПУ 2.2.4 2.2 |
|||||
