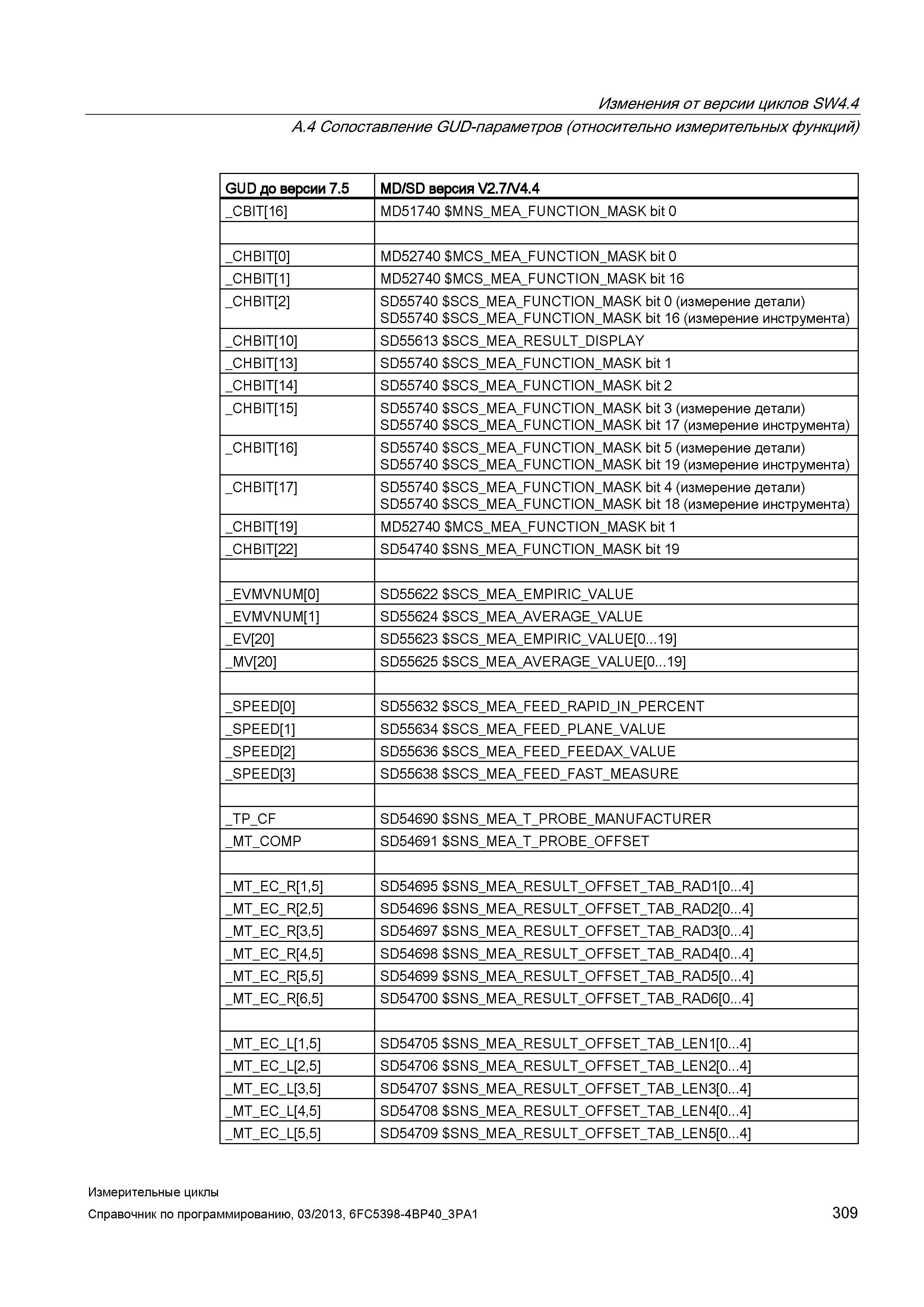

Изменения от версии циклов SW4.4 A.4 Сопоставление GUD-параметров (относительно измерительных функций) GUD до версии 7.5 MD/SD версия V2.7/V4.4 _CBIT 16 MD51740 MNS_MEA_FUNCTION_MASK bit 0 _CHBIT 0 MD52740 MCS_MEA_FUNCTION_MASK bit 0 _CHBIT 1 MD52740 MCS_MEA_FUNCTION_MASK bit 16 _CHBIT 2 SD55740 SCS_MEA_FUNCTION_MASK bit 0 (измерение детали) SD55740 SCS_MEA_FUNCTION_MASK bit 16 (измерение инструмента) _CHBIT 10 SD55613 SCS_MEA_RESULT_DISPLAY _CHBIT 13 SD55740 SCS_MEA_FUNCTION_MASK bit 1 _CHBIT 14 SD55740 SCS_MEA_FUNCTION_MASK bit 2 _CHBIT 15 SD55740 SCS_MEA_FUNCTION_MASK bit 3 (измерение детали) SD55740 SCS_MEA_FUNCTION_MASK bit 17 (измерение инструмента) _CHBIT 16 SD55740 SCS_MEA_FUNCTION_MASK bit 5 (измерение детали) SD55740 SCS_MEA_FUNCTION_MASK bit 19 (измерение инструмента) _CHBIT 17 SD55740 SCS_MEA_FUNCTION_MASK bit 4 (измерение детали) SD55740 SCS_MEA_FUNCTION_MASK bit 18 (измерение инструмента) _CHBIT 19 MD52740 MCS_MEA_FUNCTION_MASK bit 1 _CHBIT 22 SD54740 SNS_MEA_FUNCTION_MASK bit 19 _EVMVNUM 0 SD55622 SCS_MEA_EMPIRIC_VALUE _EVMVNUM 1 SD55624 SCS_MEA_AVERAGE_VALUE _EV 20 SD55623 SCS_MEA_EMPIRIC_VALUE 0...19 _MV 20 SD55625 SCS_MEA_AVERAGE_VALUE 0...19 _SPEED 0 SD55632 SCS_MEA_FEED_RAPID_IN_PERCENT _SPEED 1 SD55634 SCS_MEA_FEED_PLANE_VALUE _SPEED 2 SD55636 SCS_MEA_FEED_FEEDAX_VALUE _SPEED 3 SD55638 SCS_MEA_FEED_FAST_MEASURE _TP_CF SD54690 SNS_MEA_T_PROBE_MANUFACTURER _MT_COMP SD54691 SNS_MEA_T_PROBE_OFFSET _MT_EC_R 1,5 SD54695 SNS_MEA_RESULT_OFFSET_TAB_RAD1 0...4 _MT_EC_R 2,5 SD54696 SNS_MEA_RESULT_OFFSET_TAB_RAD2 0...4 _MT_EC_R 3,5 SD54697 SNS_MEA_RESULT_OFFSET_TAB_RAD3 0...4 _MT_EC_R 4,5 SD54698 SNS_MEA_RESULT_OFFSET_TAB_RAD4 0...4 _MT_EC_R 5,5 SD54699 SNS_MEA_RESULT_OFFSET_TAB_RAD5 0...4 _MT_EC_R 6,5 SD54700 SNS_MEA_RESULT_OFFSET_TAB_RAD6 0...4 _MT_EC_L 1,5 SD54705 SNS_MEA_RESULT_OFFSET_TAB_LEN1 0...4 _MT_EC_L 2,5 SD54706 SNS_MEA_RESULT_OFFSET_TAB_LEN2 0...4 _MT_EC_L 3,5 SD54707 SNS_MEA_RESULT_OFFSET_TAB_LEN3 0...4 _MT_EC_L 4,5 SD54708 SNS_MEA_RESULT_OFFSET_TAB_LEN4 0...4 _MT_EC_L 5,5 SD54709 SNS_MEA_RESULT_OFFSET_TAB_LEN5 0...4 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 309
