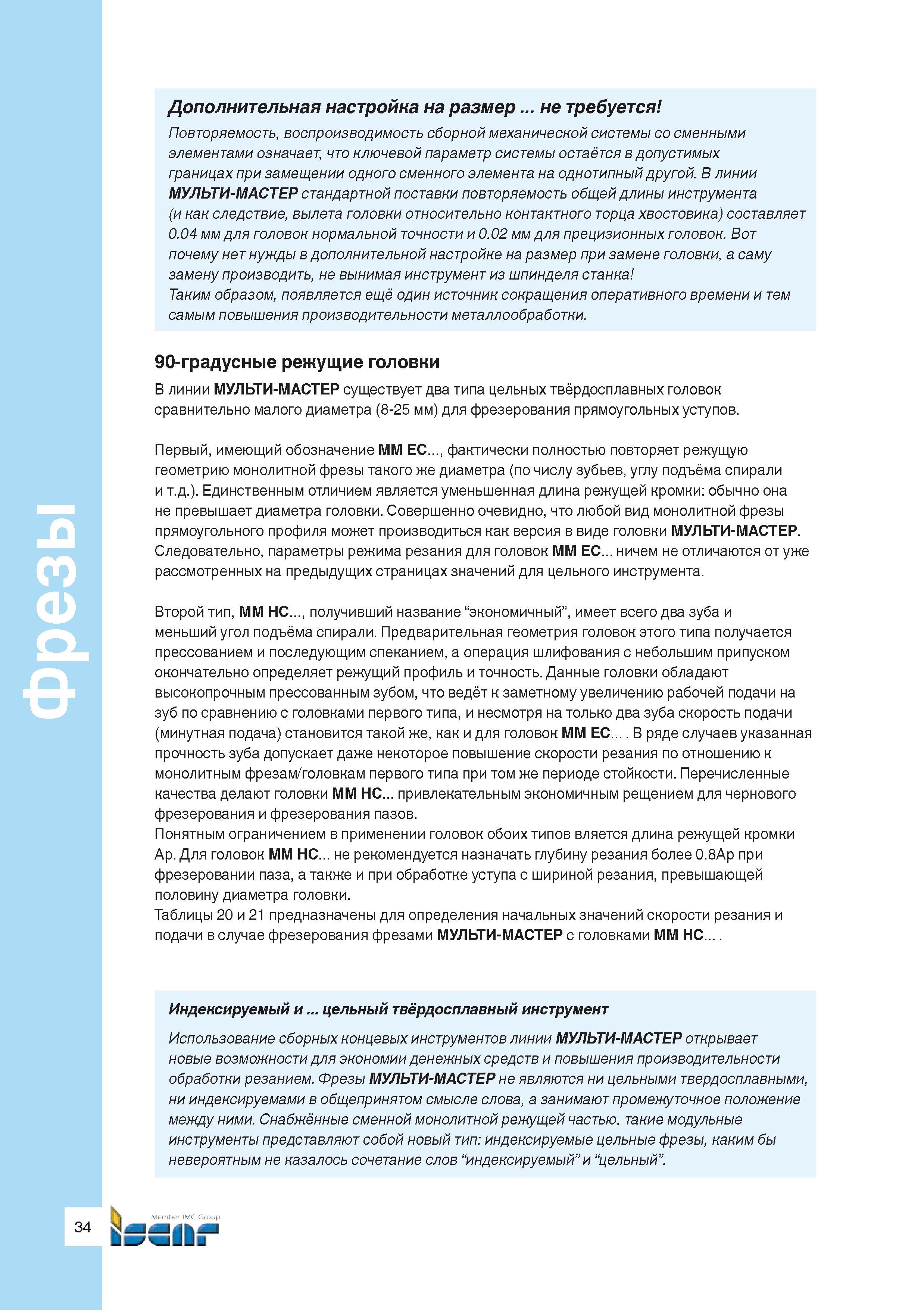

В линии фрезерного модульного инструмента МУЛЬТИ-МАСТЕР стандартной поставки повторяемость общей длины инструмента (и как следствие, вылета головки относительно контактного торца хвостовика) составляет 0.04 мм для головок нормальной точности и 0.02 мм для прецизионных головок. Вот почему нет нужды в дополнительной настройке на размер при замене головки, а саму замену производить, не вынимая инструмент из шпинделя станка Таким образом, появляется ещё один источник сокращения оперативного времени и тем самым повышения производительности металлообработки. 90-градусные режущие головки В линии МУЛЬТИ-МАСТЕР существует два типа цельных твёрдосплавных головок сравнительно малого диаметра (8-25 мм) для фрезерования прямоугольных уступов. Первый, имеющий обозначение MM EC , фактически полностью повторяет режущую геометрию монолитной фрезы такого же диаметра (по числу зубьев, углу подъёма спирали и т.д.). Единственным отличием является уменьшенная длина режущей кромки обычно она не превышает диаметра головки. Совершенно очевидно, что любой вид монолитной фрезы прямоугольного профиля может производиться как версия в виде головки МУЛЬТИ-МАСТЕР. Следовательно, параметры режима резания для головок MM EC ничем не отличаются от уже рассмотренных на предыдущих страницах значений для цельного инструмента. Второй тип, MM HC , получивший название “экономичный”, имеет всего два зуба и меньший угол подъёма спирали. Предварительная геометрия головок этого типа получается прессованием и последующим спеканием, а операция шлифования с небольшим припуском окончательно определяет режущий профиль и точность. Данные головки обладают высокопрочным прессованным зубом, что ведёт к заметному увеличению рабочей подачи на зуб по сравнению с головками первого типа, и несмотря на только два зуба скорость подачи (минутная подача) становится такой же, как и для головок MM EC В ряде случаев указанная прочность зуба допускает даже некоторое повышение скорости резания по отношению к монолитным фрезам/головкам первого типа при том же периоде стойкости. Перечисленные качества делают головки MM HC привлекательным экономичным рещением для чернового фрезерования и фрезерования пазов. Понятным ограничением в применении головок обоих типов вляется длина режущей кромки Ар. Для головок MM HC не рекомендуется назначать глубину резания более 0.8Ар при фрезеровании паза, а также и при обработке уступа с шириной резания, превышающей половину диаметра головки. Таблицы 20 и 21 предназначены для определения начальных значений скорости резания и подачи в случае фрезерования фрезами МУЛЬТИ-МАСТЕР с головками MM HC Индексируемый и цельный твёрдосплавный инструмент Использование сборных концевых инструментов линии МУЛЬТИ-МАСТЕР открывает новые возможности для экономии денежных средств и повышения производительности обработки резанием. Фрезы МУЛЬТИ-МАСТЕР не являются ни цельными твердосплавными, ни индексируемами в общепринятом смысле слова, а занимают промежуточное положение между ними. Снабжённые сменной монолитной режущей частью, такие модульные инструменты представляют собой новый тип индексируемые цельные фрезы, каким бы невероятным не казалось сочетание слов “индексируемый” и “цельный”. Фрезы Дополнительная настройка на размер не требуется Повторяемость, воспроизводимость сборной механической системы со сменными элементами означает, что ключевой параметр системы остаётся в допустимых границах при замещении одного сменного элемента на однотипный другой.
