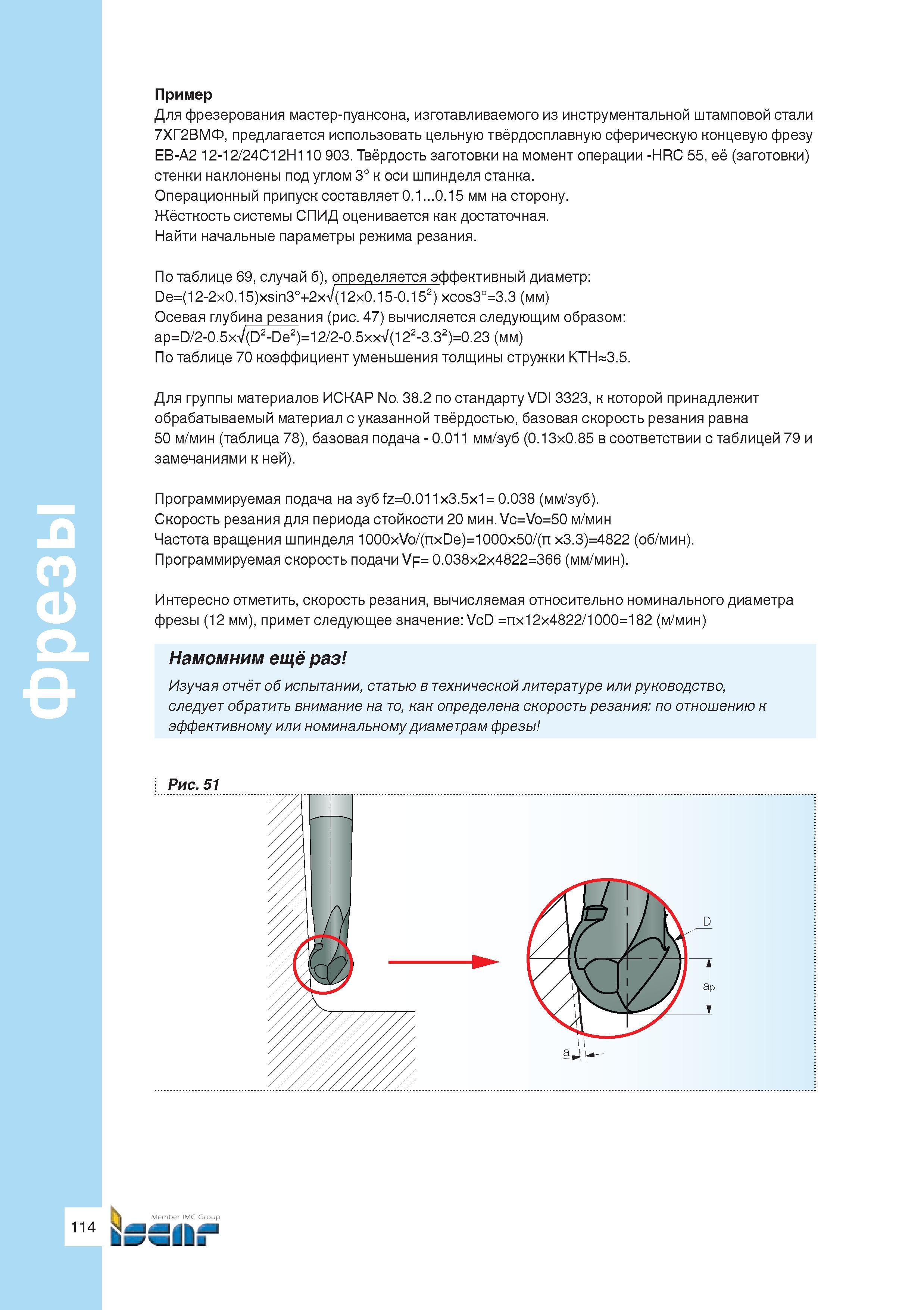

Фрезы Пример Для фрезерования мастер-пуансона, изготавливаемого из инструментальной штамповой стали 7ХГ2ВМФ, предлагается использовать цельную твёрдосплавную сферическую концевую фрезу ЕВ-А2 12-12/24С12Н110 903. Твёрдость заготовки на момент операции -HRC 55, её (заготовки) стенки наклонены под углом 3° к оси шпинделя станка. Операционный припуск составляет 0.1 0.15 мм на сторону. Жёсткость системы СПИД оценивается как достаточная. Найти начальные параметры режима резания. По таблице 69, случай б), определяется эффективный диаметр De=(12-2x0.15)xsin3°+2xV(12x0.15-0.152) xcos3°=3.3 (мм) Осевая глубина резания (рис. 47) вычисляется следующим образом ap=D/2-0.5xV(D2-De2)=12/2-0.5xxV(122-3.32)=0.23 (мм) По таблице 70 коэффициент уменьшения толщины стружки KTH=3.5. Для группы материалов ИСКАР No. 38.2 по стандарту VDI 3323, к которой принадлежит обрабатываемый материал с указанной твёрдостью, базовая скорость резания равна 50 м/мин (таблица 78), базовая подача - 0.011 мм/зуб (0.13x0.85 в соответствии с таблицей 79 и замечаниями к ней). Программируемая подача на зуб fz=0.011x3.5x1 = 0.038 (мм/зуб). Скорость резания для периода стойкости 20 мин. Vc=Vo=50 м/мин Частота вращения шпинделя 1000xVo/(nxDe)=1000x50/(n x3.3)=4822 (об/мин). Программируемая скорость подачи Vf= 0.038x2x4822=366 (мм/мин). Интересно отметить, скорость резания, вычисляемая относительно номинального диаметра фрезы (12 мм), примет следующее значение VcD =nx12x4822/1000=182 (м/мин) Намомним ещё раз Изучая отчёт об испытании, статью в технической литературе или руководство, следует обратить внимание на то, как определена скорость резания по отношению к эффективному или номинальному диаметрам фрезы
