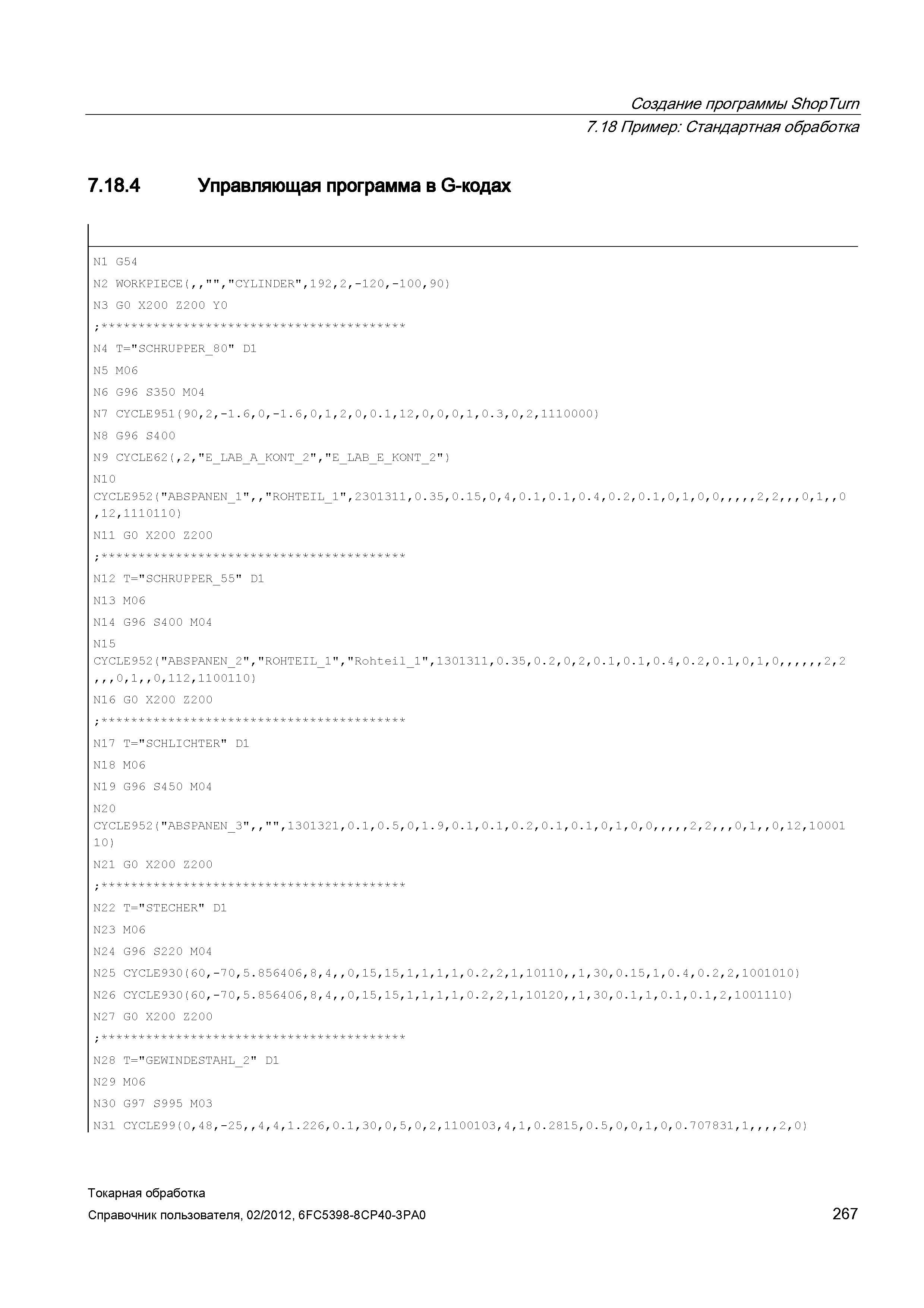

267 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Токарная обработка Вер. 2012 Стр.267 |
|||||
Создание программы ShopTurn Пример Стандартная обработка Управляющая программа в G-кодах N1 G54 N2 WORKPIECE( ,CYLINDER ,192,2,-120,-100, 90) N3Создание программы ShopTurn Пример Стандартная обработка Управляющая программа в G-кодах N1 G54 N2 WORKPIECE( ,CYLINDER ,192,2,-120,-100, 90) N3 G0 X200 Z200 Y0 N4 T="SCHRUPPER_80" D1 N5 M06 N6 G96 S350 M04 N7 CYCLE951(90,2,-1.6,0,-1.6,0,1,2,0,0.1,12,0,0,0,1,0.3,0,2,1110000) N8 G96 S400 N9 CYCLE62(,2 ,E_LAB_A_KONT_2 ,E_LAB_E_KONT_2M) N10 CYCLE952("ABSPANEN_1 rohTEIL_1 , 2301311, 0.35, 0.15, 0, 4, 0.1, 0.1, 0.4, 0.2, 0.1, 0, 1, 0, 0 , 2, 2 , 0, 1 0 ,12,1110110) N11 G0 X200 Z200 N12 T=,SCHRUPPER_55, D1 N13 M06 N14 G96 S4 00 M04 N15 CYCLE952( ABSPANEN_2 ,R0HTEIL_1 ,Rohteil_1 ,1301311,0.35,0.2,0,2,0.1,0.1,0.4,0.2,0.1,0,1,0 2,2 ,0,1 0,112,1100110) N16 G0 X200 Z200 N17 T= SCHLICHTER" D1 N18 M06 N19 G96 S450 M04 N20 CYCLE952(MABSPANEN_3M MM,1301321,0.1,0.5,0,1.9,0.1,0.1,0.2,0.1,0.1,0,1,0,0 ,2,2 ,0,1 0,12,10001 10) N21 G0 X200 Z200 N22 T=MSTECHERM D1 N23 M06 N24 G96 S220 M04 N2 5 CYCLE93 0(60,-70,5.856406,8,4 0,15,15,1,1,1,1,0.2,2,1,10110 1,30,0.15,1,0.4,0.2,2,1001010) N2 6 CYCLE93 0(60,-70,5.856406,8,4 0,15,15,1,1,1,1,0.2,2,1,10120 1,30,0.1,1,0.1,0.1,2,1001110) N27 G0 X200 Z200 N28 T=MGEWINDESTAHL_2M D1 N29 M06 N30 G97 S995 M03 N31 CYCLE99(0,48,-25 4,4,1.226,0.1,30,0,5,0,2,1100103,4,1,0.2815,0.5,0,0,1,0,0.707831,1 2,0) Токарная обработка Справочник пользователя, 267 |
|||||
