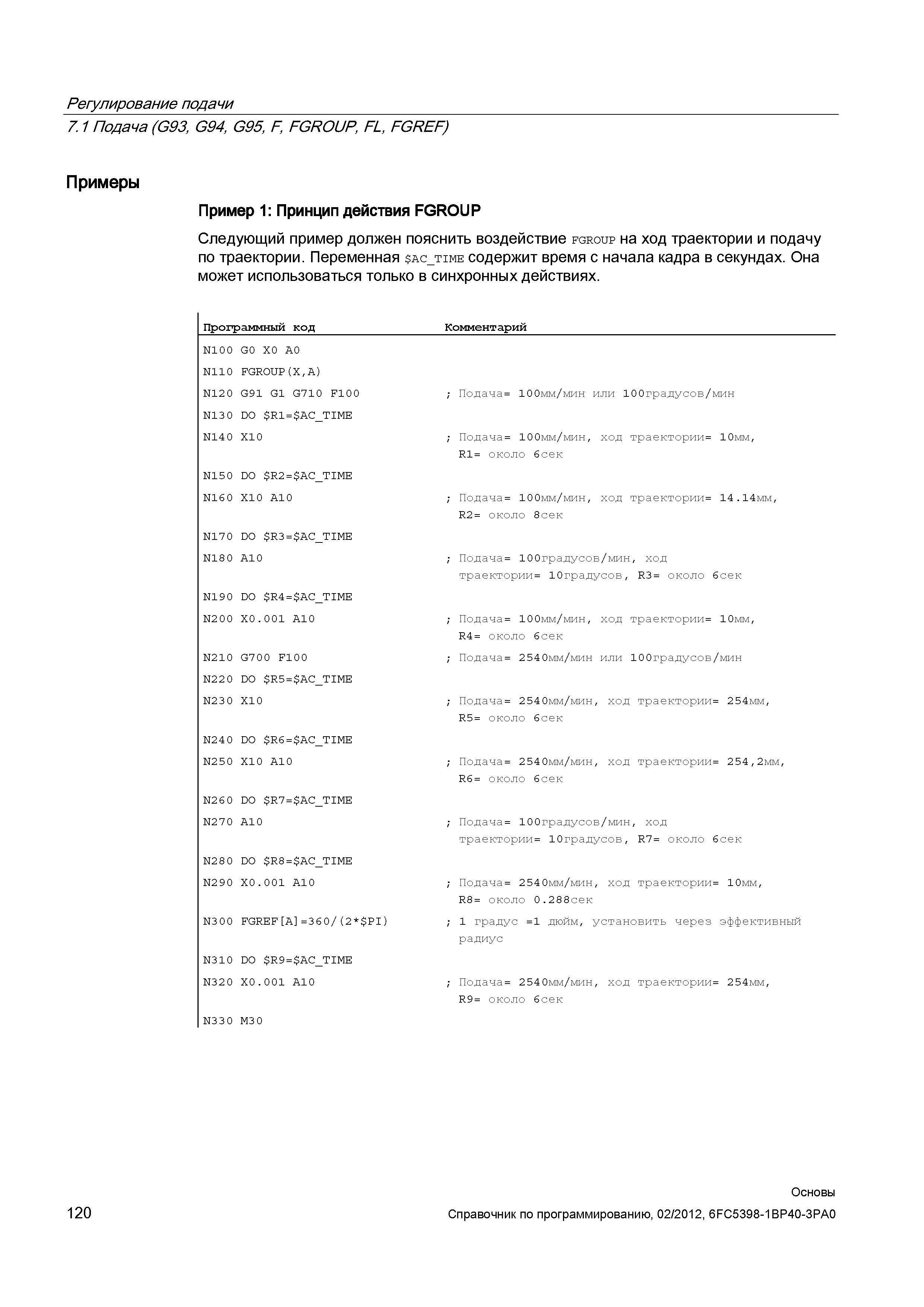

Следующий пример должен пояснить воздействие fgroup на ход траектории и подачу по траектории Переменная actime содержит время с начала кадра

Следующий пример должен пояснить воздействие fgroup на ход траектории и подачу по траектории. Переменная actime содержит время с начала кадра в секундах. Она может использоваться только в синхронных действиях. Программный код Комментарий N100 G0 X0 A0 N110 FGROUP(XA) N120 G91 G1 G710 F100 N13 0 DO R1 ACTIME N140 X10 N150 DO R2 ACTIME N160 X10 A10 N170 DO R3 ACTIME N180 A10 N190 DO R4 ACTIME N200 X0.001 A10 N210 G7 0 0 F100 N22 0 DO R5 ACTIME N230 X10 N240 DO R6 ACTIME N250 X10 A10 N260 DO R7 ACTIME N2 7 0 A10 N280 DO R8 ACTIME N290 X0.001 A10 N300 FGREF A 360 (2 PI) N310 DO R9 ACTIME N320 X0.001 A10 N330 M30 Подача 100мм/мин или 10 0градусов/мин Подача 100мм/мин ход траектории 10мм R1 около 6сек Подача 100мм/мин ход траектории 14.14мм R2 около 8сек Подача 10 0градусов/мин ход траектории 10градусов R3 около 6сек Подача 100мм/мин ход траектории 10мм R4 около 6сек Подача 2540мм/мин или 10 0градусов/мин Подача 2540мм/мин ход траектории 254мм R5 около 6сек Подача 2540мм/мин ход траектории 2542мм R6 около 6сек Подача 10 0градусов/мин ход траектории 10градусов R7 около 6сек Подача 2540мм/мин ход траектории 10мм R8 около 0.288сек 1 градус 1 дюйм установить через эффективный радиус Подача 2540мм/мин ход траектории 254мм R9 около 6сек 120 Основы Регулирование подачи 7 1 Подача (G93 G94 G95 F FGROUP FL FGREF) Примеры Пример 1 Принцип действия FGROUP
