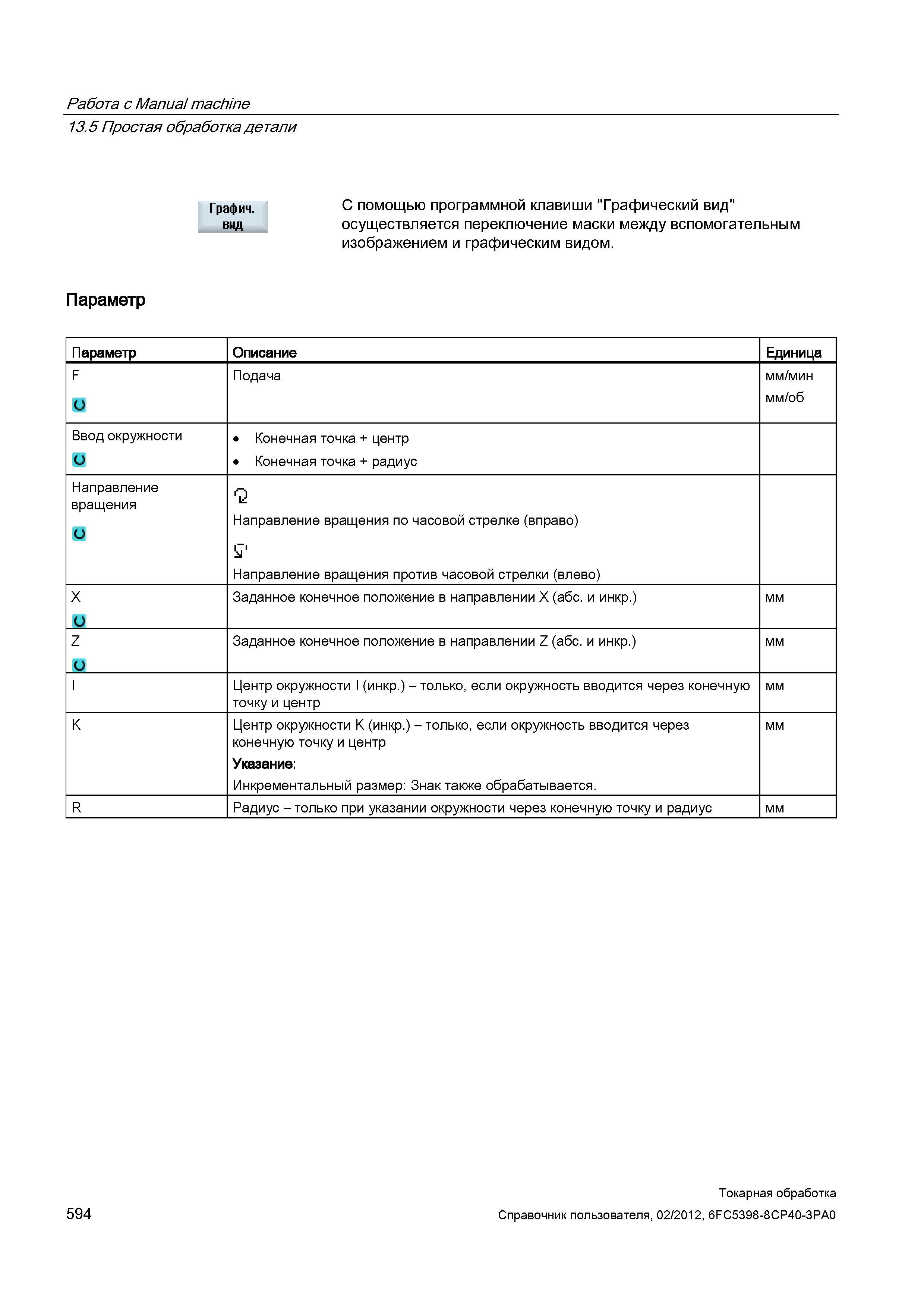

С помощью программной клавиши "Графический вид" осуществляется переключение маски между вспомогательным изображением и графическим видом. Параметр Описание Единица F Подача мм/мин мм/об Ввод окружности Конечная точка + центр Конечная точка + радиус Направление вращения Направление вращения по часовой стрелке (вправо) Направление вращения против часовой стрелки (влево) X О Заданное конечное положение в направлении Х (абс. и инкр.) мм Z и Заданное конечное положение в направлении Z (абс. и инкр.) мм I Центр окружности I (инкр.) - только, если окружность вводится через конечную точку и центр мм K Центр окружности K (инкр.) - только, если окружность вводится через конечную точку и центр Указание: Инкрементальный размер: Знак также обрабатывается. мм R Радиус - только при указании окружности через конечную точку и радиус мм 594 Токарная обработка Справочник пользователя, Работа с Manual machine 13.5 Простая обработка детали Параметр Графич. вид
