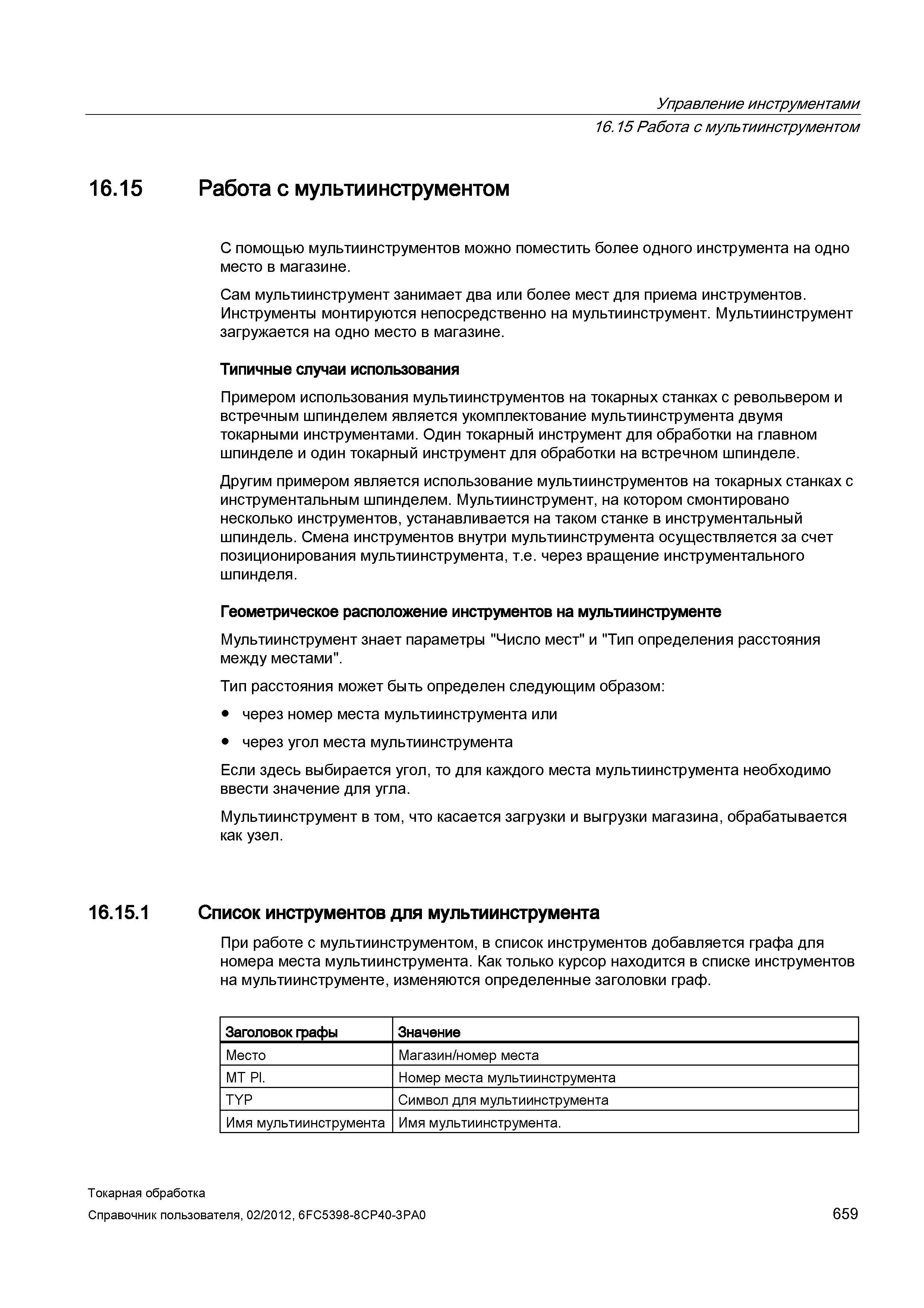

С помощью мультиинструментов в СЧПУ Siemens Sinumerik 840D sl 828D можно поместить более одного инструмента на одно место в магазине. Сам мультиинструмент занимает два или более мест для приема инструментов. Инструменты монтируются непосредственно на мультиинструмент. Мультиинструмент загружается на одно место в магазине. Типичные случаи использования Примером использования мультиинструментов на токарных станках с револьвером и встречным шпинделем является укомплектование мультиинструмента двумя токарными инструментами. Один токарный инструмент для обработки на главном шпинделе и один токарный инструмент для обработки на встречном шпинделе. Другим примером является использование мультиинструментов на токарных станках с инструментальным шпинделем. Мультиинструмент, на котором смонтировано несколько инструментов, устанавливается на таком станке в инструментальный шпиндель. Смена инструментов внутри мультиинструмента осуществляется за счет позиционирования мультиинструмента, т.е. через вращение инструментального шпинделя. Геометрическое расположение инструментов на мультиинструменте Мультиинструмент знает параметры "Число мест" и "Тип определения расстояния между местами". Тип расстояния может быть определен следующим образом: через номер места мультиинструмента или через угол места мультиинструмента Если здесь выбирается угол, то для каждого места мультиинструмента необходимо ввести значение для угла. Мультиинструмент в том, что касается загрузки и выгрузки магазина, обрабатывается как узел. 16.15.1 Список инструментов для мультиинструмента При работе с мультиинструментом, в список инструментов добавляется графа для номера места мультиинструмента. Как только курсор находится в списке инструментов на мультиинструменте, изменяются определенные заголовки граф. Заголовок графы Значение Место Магазин/номер места MT Pl. Номер места мультиинструмента TYP Символ для мультиинструмента Имя мультиинструмента Имя мультиинструмента. Токарная обработка Справочник пользователя, 659 Управление инструментами 16.15 Работа с мультиинструментом 16.15 Работа с мультиинструментом
