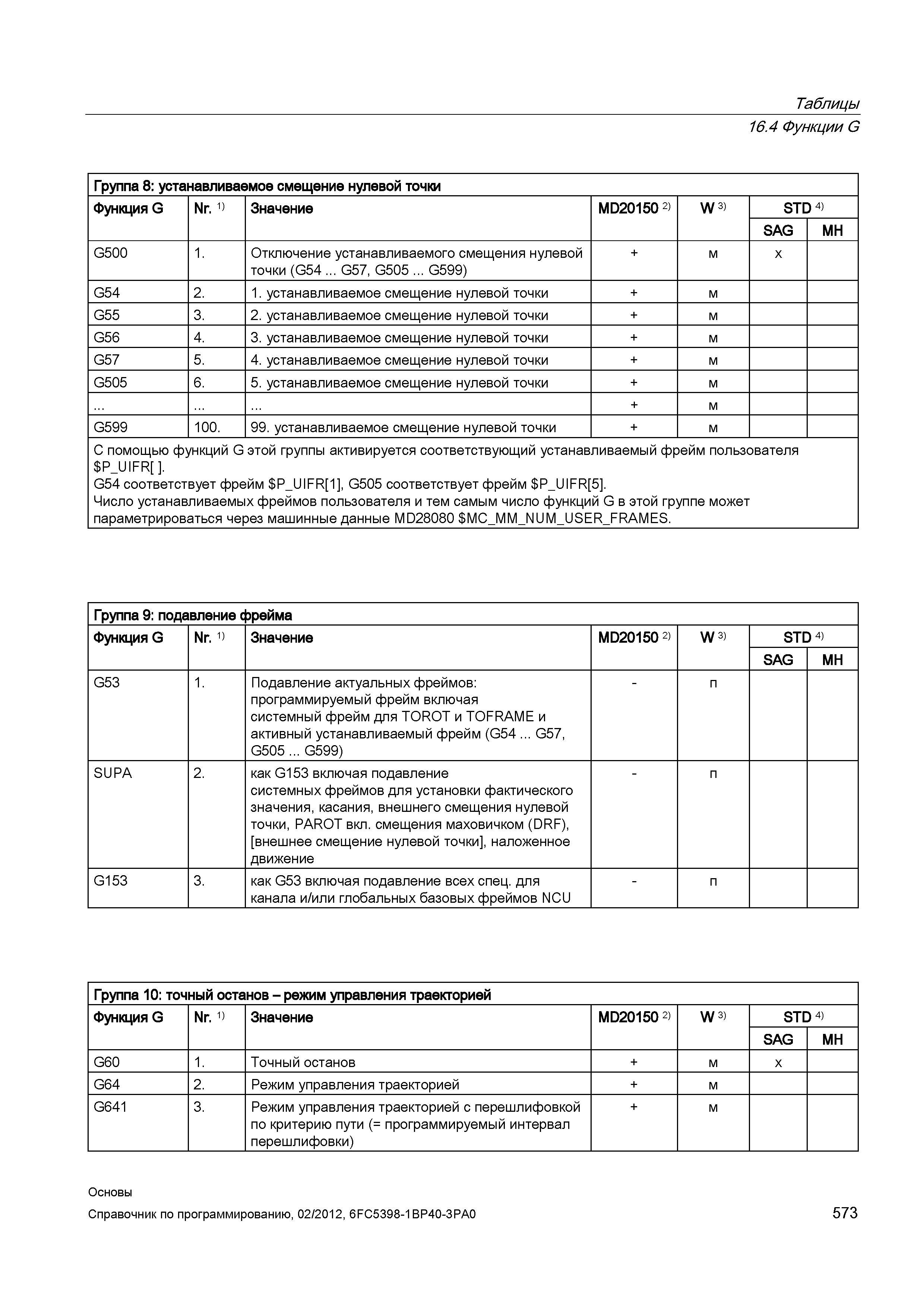

С помощью функций G этой группы активируется соответствующий устанавливаемый фрейм пользователя PUIFR G54 соответствует фрейм PUIFR 1 G505 соответствует фрейм PUIFR 5 Число устанавливаемых фреймов пользователя и тем самым число функций G в этой группе может параметрироваться через машинные данные MD28080 MCMMNUMUSERFRAMES. Группа 9 подавление фрейма СО 2 s е р о Функция G Nr. 1) Значение MD20150 2) W 3) STD 4) SAG MH G53 1. Подавление актуальных фреймов программируемый фрейм включая системный фрейм для TOROT и TOFRAME и активный устанавливаемый фрейм (G54 G57 G505 G599) SUPA 2. как G153 включая подавление системных фреймов для установки фактического значения касания внешнего смещения нулевой точки PAROT вкл. смещения маховичком (DRF) внешнее смещение нулевой точки наложенное движение G153 3. как G53 включая подавление всех спец. для канала и или глобальных базовых фреймов NCU - Группа 10 точный останов - режим управления траекторией Функция G Nr. 1) Значение MD20150 2) W 3) STD 4) SAG MH G60 1. Точный останов x G64 2. Режим управления траекторией G641 3. Режим управления траекторией с перешлифовкой по критерию пути ( программируемый интервал перешлифовки) Основы 573 Таблицы 16.4 Функции G Группа 8 устанавливаемое смещение нулевой точки Функция G Nr. 1) Значение MD20150 2) W 3) STD 4) SAG MH G500 1. Отключение устанавливаемого смещения нулевой точки (G54 G57 G505 G599) x G54 2. 1. устанавливаемое смещение нулевой точки G55 3. 2. устанавливаемое смещение нулевой точки G56 4. 3. устанавливаемое смещение нулевой точки G57 5. 4. устанавливаемое смещение нулевой точки G505 6. 5. устанавливаемое смещение нулевой точки G599 100. 99. устанавливаемое смещение нулевой точки
