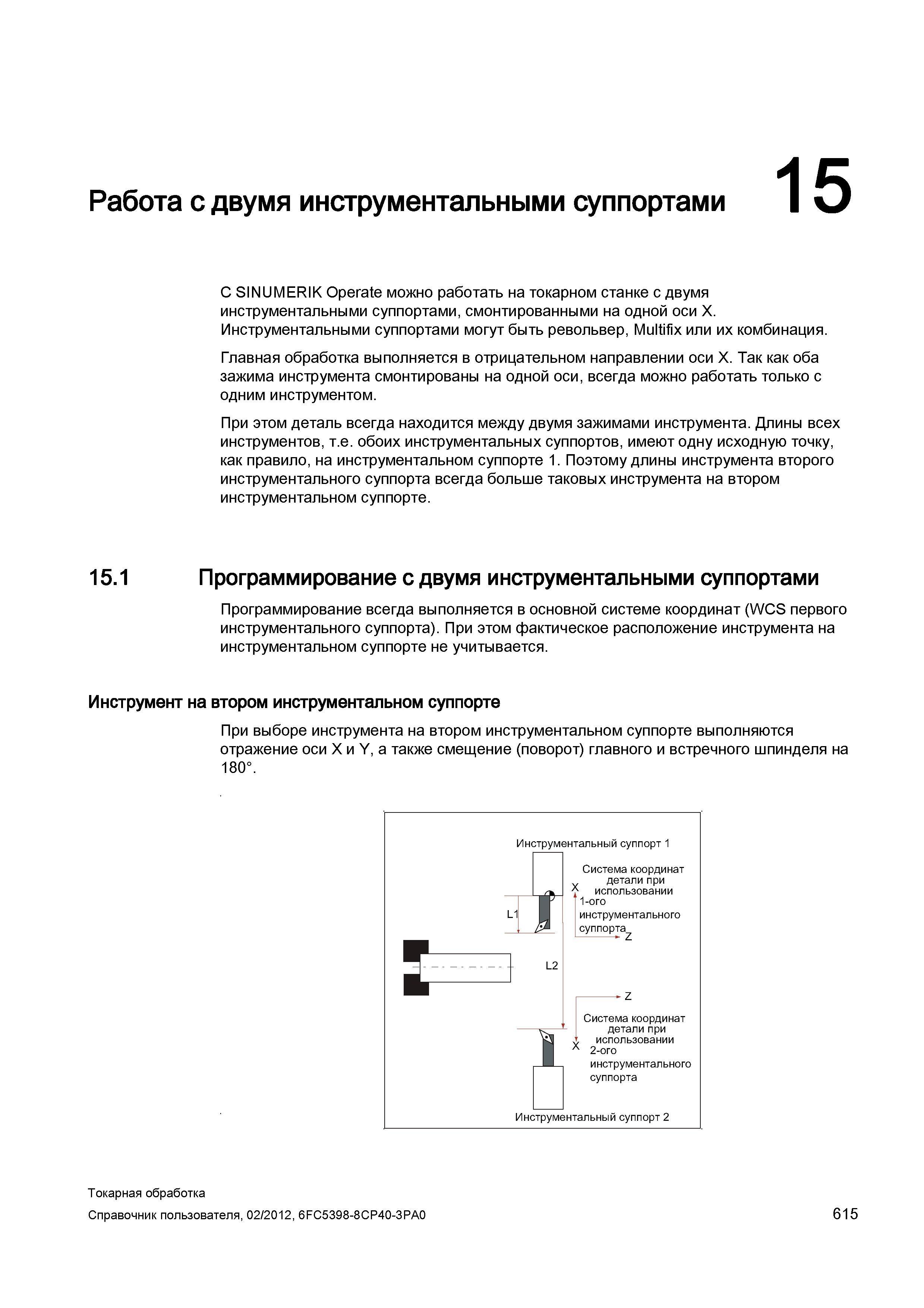

С ЧПУ Siemens Sinumerik 840D sl Operate можно работать на токарном станке с двумя инструментальными суппортами, смонтированными на одной оси Х. Инструментальными суппортами могут быть револьвер, Multifix или их комбинация. Главная обработка выполняется в отрицательном направлении оси Х. Так как оба зажима инструмента смонтированы на одной оси, всегда можно работать только с одним инструментом. При этом деталь всегда находится между двумя зажимами инструмента. Длины всех инструментов, т.е. обоих инструментальных суппортов, имеют одну исходную точку, как правило, на инструментальном суппорте 1. Поэтому длины инструмента второго инструментального суппорта всегда больше таковых инструмента на втором инструментальном суппорте. 15.1 Программирование с двумя инструментальными суппортами Программирование всегда выполняется в основной системе координат (WOS первого инструментального суппорта). При этом фактическое расположение инструмента на инструментальном суппорте не учитывается. Инструмент на втором инструментальном суппорте При выборе инструмента на втором инструментальном суппорте выполняются отражение оси X и Y, а также смещение (поворот) главного и встречного шпинделя на 180°. Инструментальный суппорт 1 L1 I L2 Система координат детали при использовании 1-ого инструментального суппорта Z Система координат детали при использовании 2-ого инструментального суппорта Инструментальный суппорт 2 Токарная обработка Справочник пользователя, 615 Работа с двумя инструментальными суппортами
