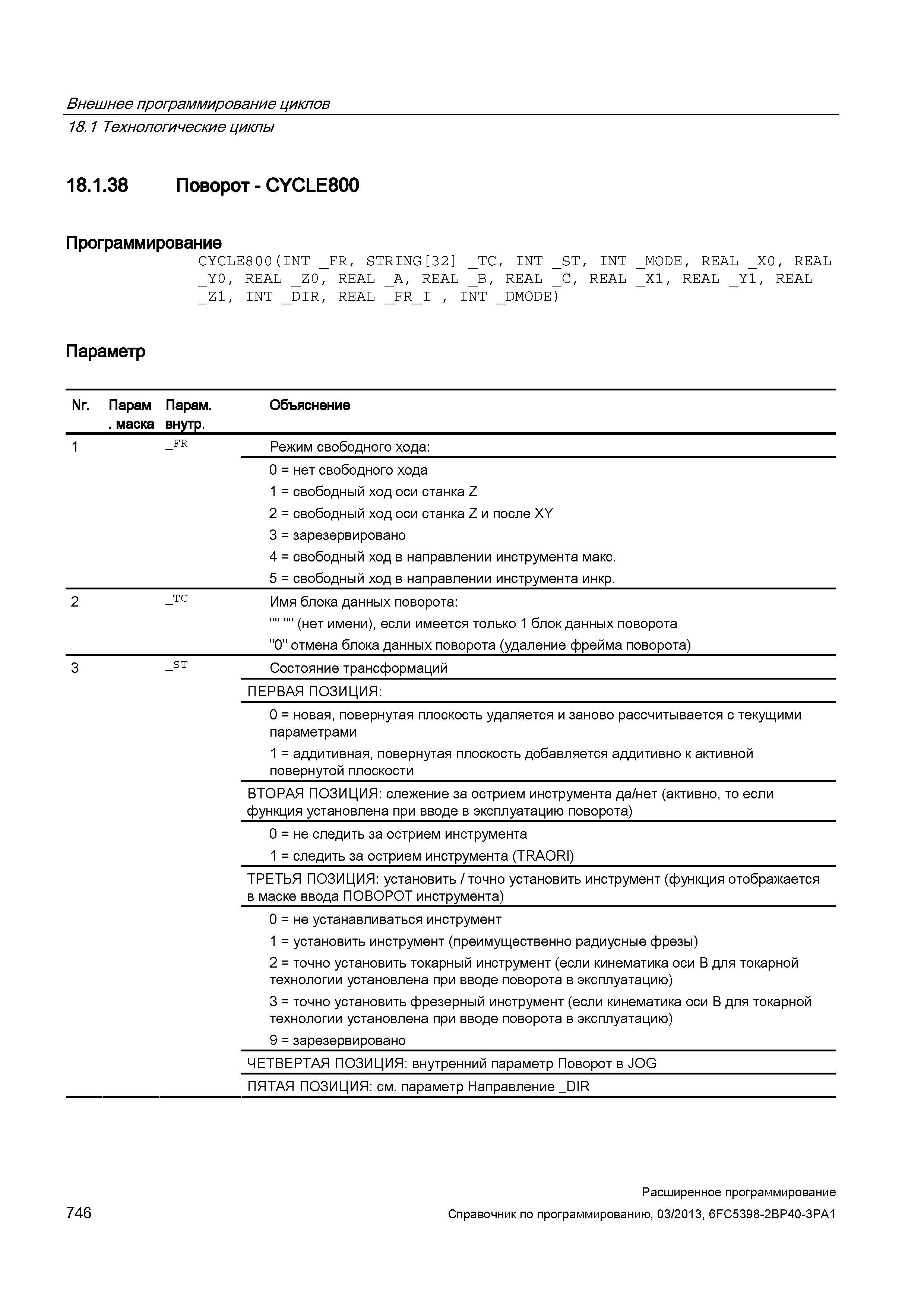

Внешнее программирование циклов 18.1 Технологические циклы 18.1.38 Поворот - CYCLE800 Программирование CYCLE8 0 0(INT _FR, STRING 32 _TC, INT _ST, INT _MODE, REAL _X0, REAL _Y0, REAL _Z0, REAL _A, REAL _B, REAL _C, REAL _X1, REAL _Y1, REAL Z1, INT DIR, REAL FR I , INT DMODE) Параметр Nr. Парам Парам. Объяснение . маска внутр. _ 1 _FR Режим свободного хода: 0 = нет свободного хода 1 = свободный ход оси станка Z 2 = свободный ход оси станка Z и после XY 3 = зарезервировано 4 = свободный ход в направлении инструмента макс. 5 = свободный ход в направлении инструмента инкр. 2 _TC Имя блока данных поворота: (нет имени), если имеется только 1 блок данных поворота "0" отмена блока данных поворота (удаление фрейма поворота) 3 _ST Состояние трансформаций ПЕРВАЯ ПОЗИЦИЯ: 0 = новая, повернутая плоскость удаляется и заново рассчитывается с текущими параметрами 1 = аддитивная, повернутая плоскость добавляется аддитивно к активной повернутой плоскости ВТОРАЯ ПОЗИЦИЯ: слежение за острием инструмента да/нет (активно, то если функция установлена при вводе в эксплуатацию поворота) 0 = не следить за острием инструмента 1 = следить за острием инструмента (TRAORI) ТРЕТЬЯ ПОЗИЦИЯ: установить / точно установить инструмент (функция отображается в маске ввода ПОВОРОТ инструмента) 0 = не устанавливаться инструмент 1 = установить инструмент (преимущественно радиусные фрезы) 2 = точно установить токарный инструмент (если кинематика оси B для токарной технологии установлена при вводе поворота в эксплуатацию) 3 = точно установить фрезерный инструмент (если кинематика оси B для токарной технологии установлена при вводе поворота в эксплуатацию) 9 = зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: внутренний параметр Поворот в JOG ПЯТАЯ ПОЗИЦИЯ: см. параметр Направление _DIR Расширенное программирование 746 Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
