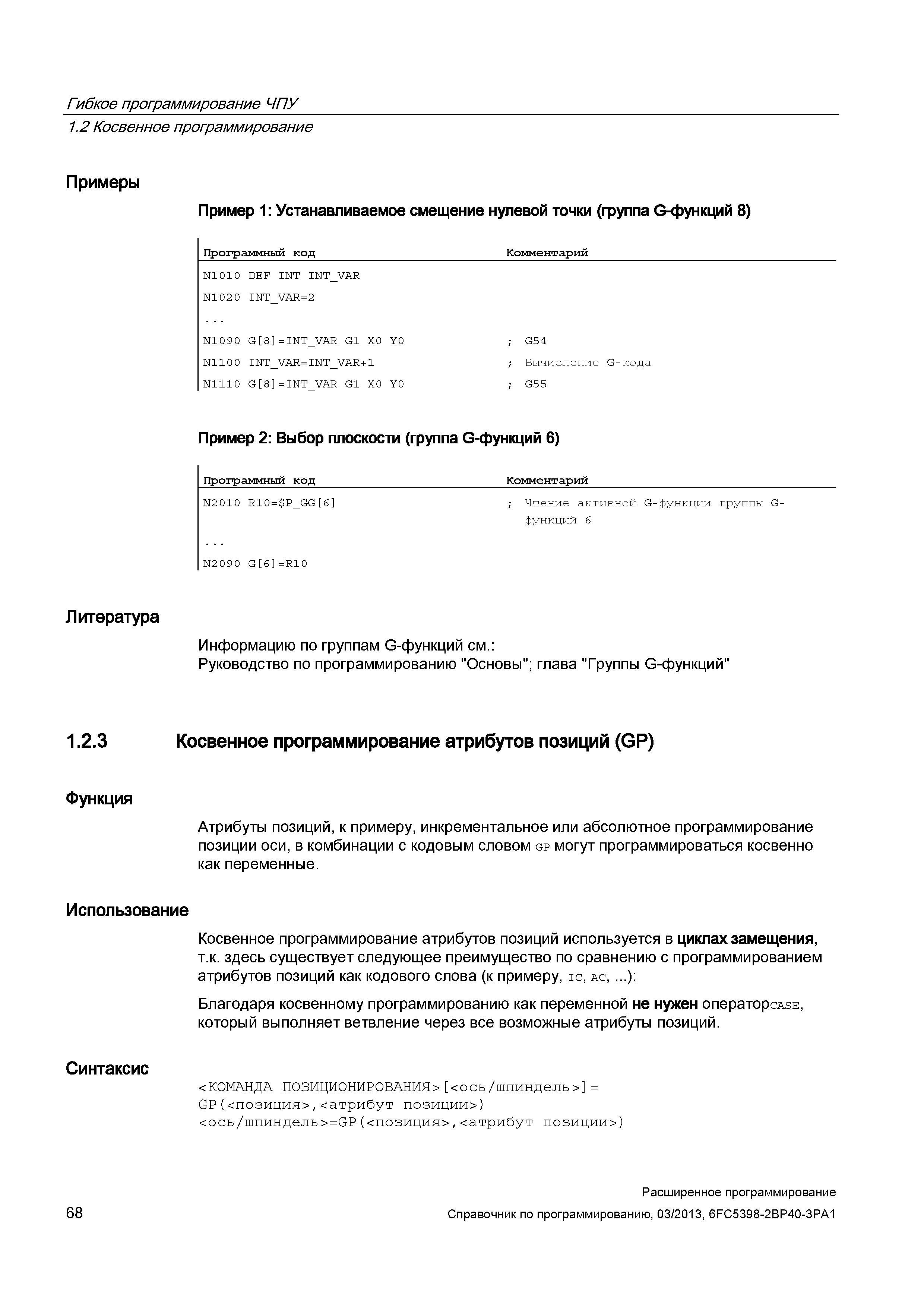

Косвенное программирование атрибутов позиций (GP) в системе ЧПУ Sinumerik-840D используется в циклах замещения, т.к. здесь существует следующее преимущество по сравнению с программированием атрибутов позиций как кодового слова (к примеру, ic, ac, ...): Благодаря косвенному программированию как переменной не нужен операторсАЗЕ, который выполняет ветвление через все возможные атрибуты позиций. Синтаксис <КОМАНДА ПОЗИЦИОНИРОВАНИЯ> <ось/шпиндель> = GP(<позиция>,<атрибут позиции>) <ось/шпиндель>=GP(<позиция>,<атрибут позиции>) 68 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 Гибкое программирование ЧПУ 1.2 Косвенное программирование Примеры Пример 1: Устанавливаемое смещение нулевой точки (группа G-функций 8) Программный код Комментарий N1010 DEF INT INT_VAR N1020 INT_VAR=2 N1090 G 8 =INT_VAR G1 X0 Y0 ; G54 N1100 INT_VAR=INT_VAR+1 ; Вычисление G-кода N1110 G 8 =INT_VAR G1 X0 Y0 ; G55 Пример 2: Выбор плоскости (группа G-функций 6) Программный код Комментарий N2010 R10= P_GG 6 ; Чтение активной G-функции группы G-функций 6 N2090 G 6 =R10 Литература Информацию по группам G-функций см.: Руководство по программированию "Основы"; глава "Группы G-функций" 1.2.3 Функция Атрибуты позиций, к примеру, инкрементальное или абсолютное программирование позиции оси, в комбинации с кодовым словом gp могут программироваться косвенно как переменные. Использование Косвенное программирование атрибутов позиций
