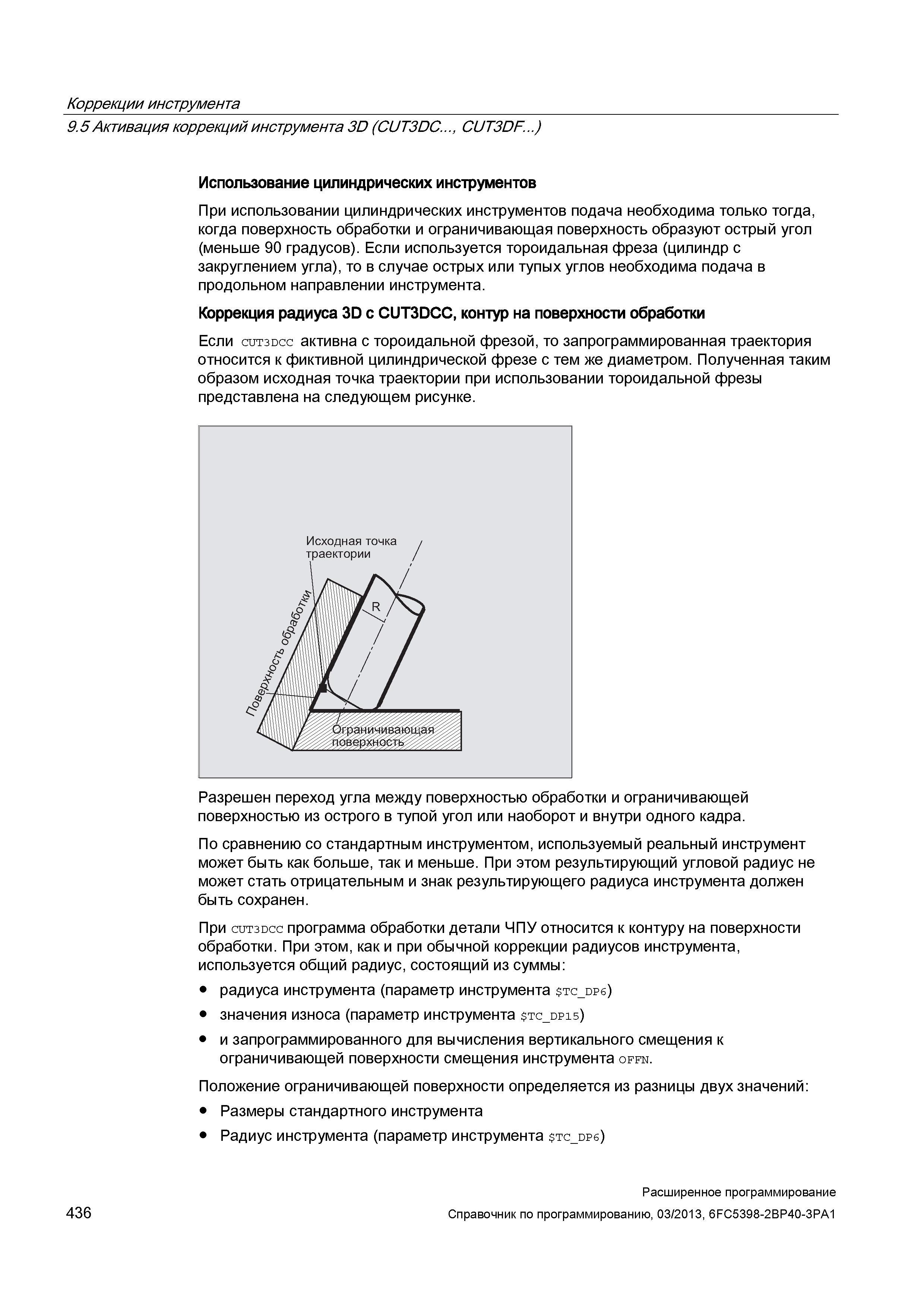

436 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.436

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 436 0436 Lab2u

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) Использование цилиндрических инструментов При использовании цилиндрических инструментов подача необходима только тогда, когда поверхность обработки и ограничивающая поверхность образуют острый угол (меньше 90 градусов). Если используется тороидальная фреза (цилиндр с закруглением угла), то в случае острых или тупых углов необходима подача в продольном направлении инструмента. Коррекция радиуса 3D с CUT3DCC, контур на поверхности обработки Если cut3dcc активна с тороидальной фрезой, то запрограммированная траектория относится к фиктивной цилиндрической фрезе с тем же диаметром. Полученная таким образом исходная точка траектории при использовании тороидальной фрезы представлена на следующем рисунке. Разрешен переход угла между поверхностью обработки и ограничивающей поверхностью из острого в тупой угол или наоборот и внутри одного кадра. По сравнению со стандартным инструментом, используемый реальный инструмент может быть как больше, так и меньше. При этом результирующий угловой радиус не может стать отрицательным и знак результирующего радиуса инструмента должен быть сохранен. При cut3dcc программа обработки детали ЧПУ относится к контуру на поверхности обработки. При этом, как и при обычной коррекции радиусов инструмента, используется общий радиус, состоящий из суммы: радиуса инструмента (параметр инструмента tc_dp6) значения износа (параметр инструмента tc_dp15) и запрограммированного для вычисления вертикального смещения к ограничивающей поверхности смещения инструмента offn. Положение ограничивающей поверхности определяется из разницы двух значений: Размеры стандартного инструмента Радиус инструмента (параметр инструмента tc_dp6) 436 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
