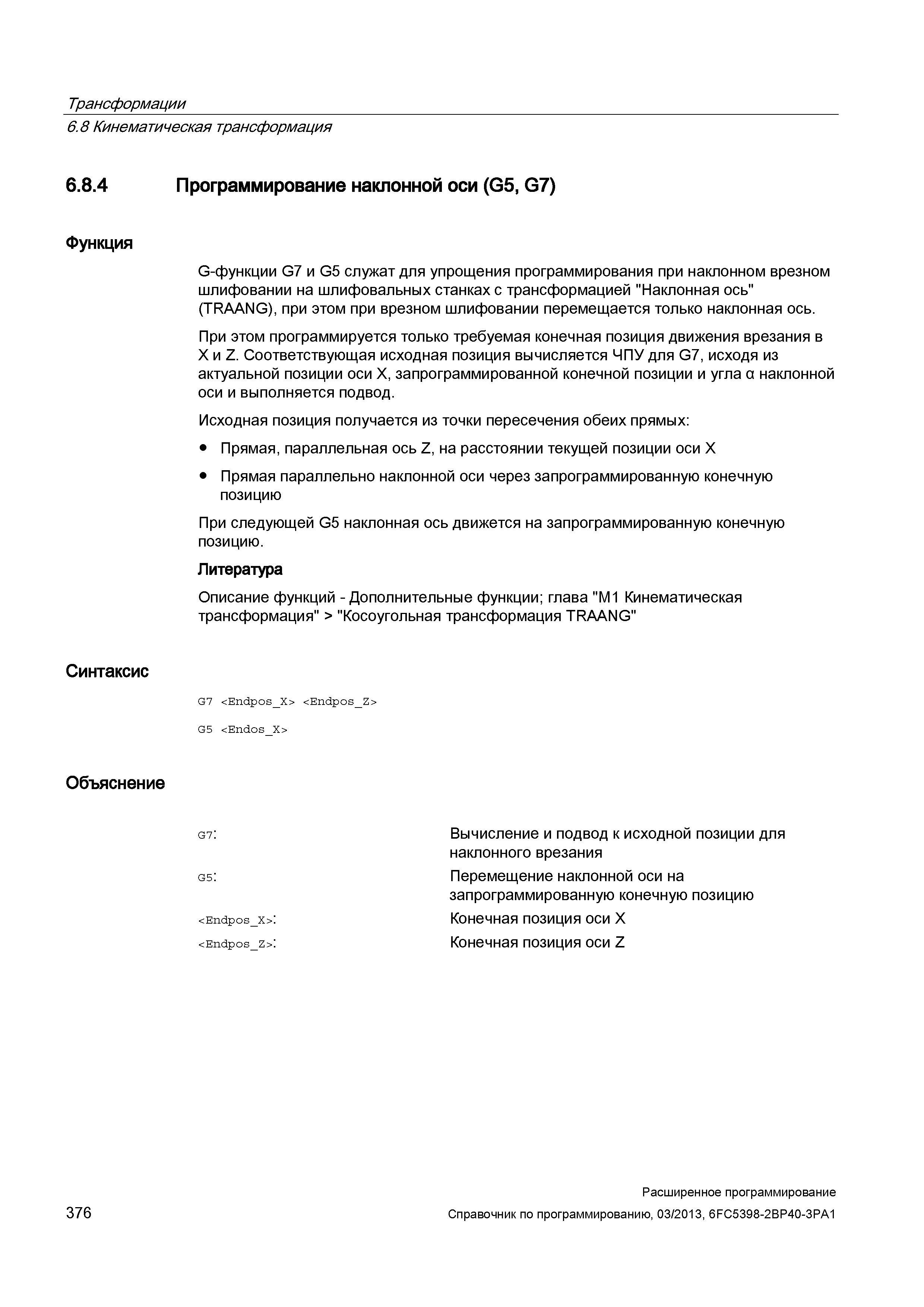

Трансформации 6.8 Кинематическая трансформация 6.8.4 Программирование наклонной оси (G5, G7) Функция G-функции G7 и G5 служат для упрощения программирования при наклонном врезном шлифовании на шлифовальных станках с трансформацией "Наклонная ось" (TRAANG), при этом при врезном шлифовании перемещается только наклонная ось. При этом программируется только требуемая конечная позиция движения врезания в X и Z. Соответствующая исходная позиция вычисляется ЧПУ для G7, исходя из актуальной позиции оси Х, запрограммированной конечной позиции и угла а наклонной оси и выполняется подвод. Исходная позиция получается из точки пересечения обеих прямых: Прямая, параллельная ось Z, на расстоянии текущей позиции оси X Прямая параллельно наклонной оси через запрограммированную конечную позицию При следующей G5 наклонная ось движется на запрограммированную конечную позицию. Литература Описание функций - Дополнительные функции; глава "М1 Кинематическая трансформация" > "Косоугольная трансформация TRAANG" Синтаксис G7 G5 Объяснение G7: G5: Вычисление и подвод к исходной позиции для наклонного врезания Перемещение наклонной оси на запрограммированную конечную позицию Конечная позиция оси X Конечная позиция оси Z 376 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
