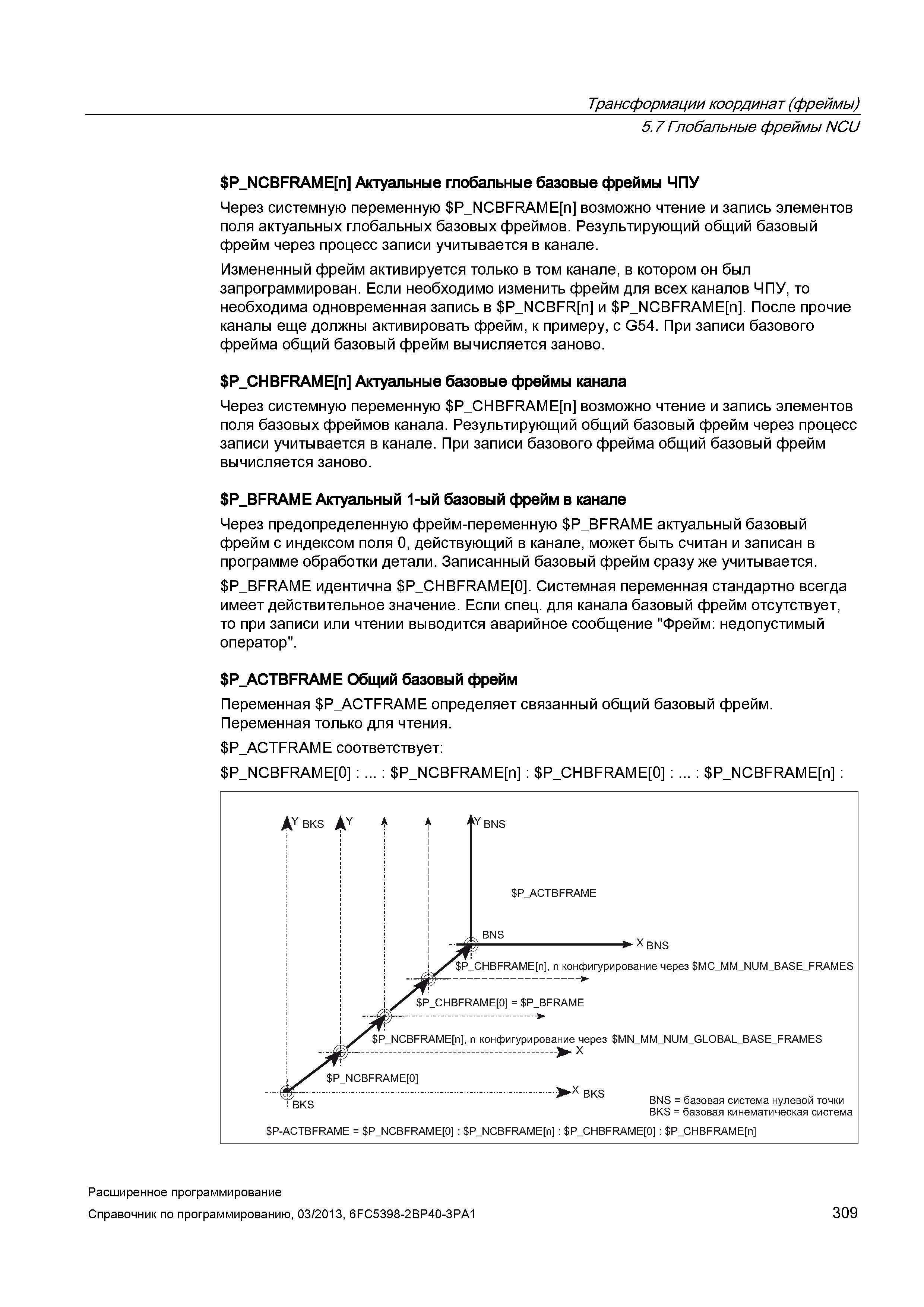

Трансформации координат (фреймы) 5.7 Глобальные фреймы NCU P_NCBFRAME n Актуальные глобальные базовые фреймы ЧПУ Через системную переменную P_NCBFRAME n возможно чтение и запись элементов поля актуальных глобальных базовых фреймов. Результирующий общий базовый фрейм через процесс записи учитывается в канале. Измененный фрейм активируется только в том канале, в котором он был запрограммирован. Если необходимо изменить фрейм для всех каналов ЧПУ, то необходима одновременная запись в P_NCBFR n и P_NCBFRAME n . После прочие каналы еще должны активировать фрейм, к примеру, с G54. При записи базового фрейма общий базовый фрейм вычисляется заново. P_CHBFRAME n Актуальные базовые фреймы канала Через системную переменную P_CHBFRAME n возможно чтение и запись элементов поля базовых фреймов канала. Результирующий общий базовый фрейм через процесс записи учитывается в канале. При записи базового фрейма общий базовый фрейм вычисляется заново. P_BFRAME Актуальный 1-ый базовый фрейм в канале Через предопределенную фрейм-переменную P_BFRAME актуальный базовый фрейм с индексом поля 0, действующий в канале, может быть считан и записан в программе обработки детали. Записанный базовый фрейм сразу же учитывается. P_BFRAME идентична P_CHBFRAME 0 . Системная переменная стандартно всегда имеет действительное значение. Если спец. для канала базовый фрейм отсутствует, то при записи или чтении выводится аварийное сообщение "Фрейм: недопустимый оператор". P_ACTBFRAME Общий базовый фрейм Переменная P_ACTFRAME определяет связанный общий базовый фрейм. Переменная только для чтения. P_ACTFRAME соответствует: P_NCBFRAME 0 : ... : P_NCBFRAME n : P_CHBFRAME 0 : ... : P_NCBFRAME n : AY BKS AY + t BNS P_ACTBFRAME P_NCBFRAME n , n конфигурирование через MN_MM_NUM_GLOBAL_BASE_FRAMES jffi) * x BNS P_CHBFRAME n , n конфигурированиечерез MC_MM_NUM_BASE_FRAMES BNS = базовая система нулевой точки BKS = базовая кинематическая система BKS P-ACTBFRAME = P_NCBFRAME 0 : P_NCBFRAME n : P_CHBFRAME 0 : P_CHBFRAME n Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 309
