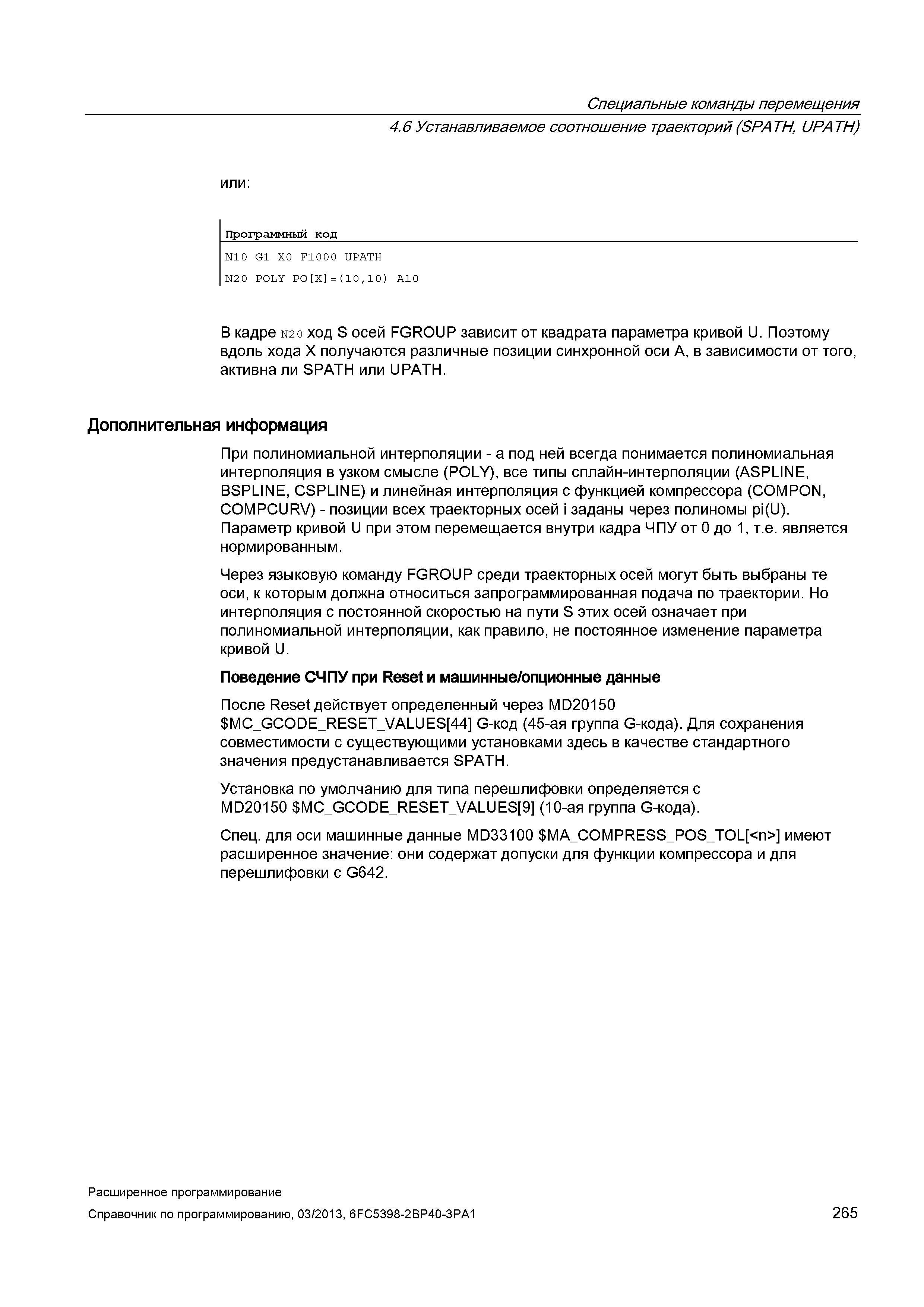

265 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.265

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 265 0265 Lab2u

Специальные команды перемещения 4.6 Устанавливаемое соотношение траекторий (SPATH, UPATH) или: Программный код N10 G1 X0 F1000 UPATH N20 POLY P0 X =(10,10) A10 В кадре N20 ход S осей FGROUP зависит от квадрата параметра кривой U. Поэтому вдоль хода X получаются различные позиции синхронной оси A, в зависимости от того, активна ли SPATH или UPATH. Дополнительная информация При полиномиальной интерполяции - а под ней всегда понимается полиномиальная интерполяция в узком смысле (POLY), все типы сплайн-интерполяции (ASPLINE, BSPLINE, CSPLINE) и линейная интерполяция с функцией компрессора (COMPON, COMPCURV) - позиции всех траекторных осей i заданы через полиномы pi(U). Параметр кривой U при этом перемещается внутри кадра ЧПУ от 0 до 1, т.е. является нормированным. Через языковую команду FGROUP среди траекторных осей могут быть выбраны те оси, к которым должна относиться запрограммированная подача по траектории. Но интерполяция с постоянной скоростью на пути S этих осей означает при полиномиальной интерполяции, как правило, не постоянное изменение параметра кривой U. Поведение СЧПУ при Reset и машинные/опционные данные После Reset действует определенный через MD20150 MC_GCODE_RESET_VALUES 44 G-код (45-ая группа G-кода). Для сохранения совместимости с существующими установками здесь в качестве стандартного значения предустанавливается SPATH. Установка по умолчанию для типа перешлифовки определяется с MD20150 MC_GCODE_RESET_VALUES 9 (10-ая группа G-кода). Спец. для оси машинные данные MD33100 MA_COMPRESS_POS_TOL имеют расширенное значение: они содержат допуски для функции компрессора и для перешлифовки с G642. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 265
