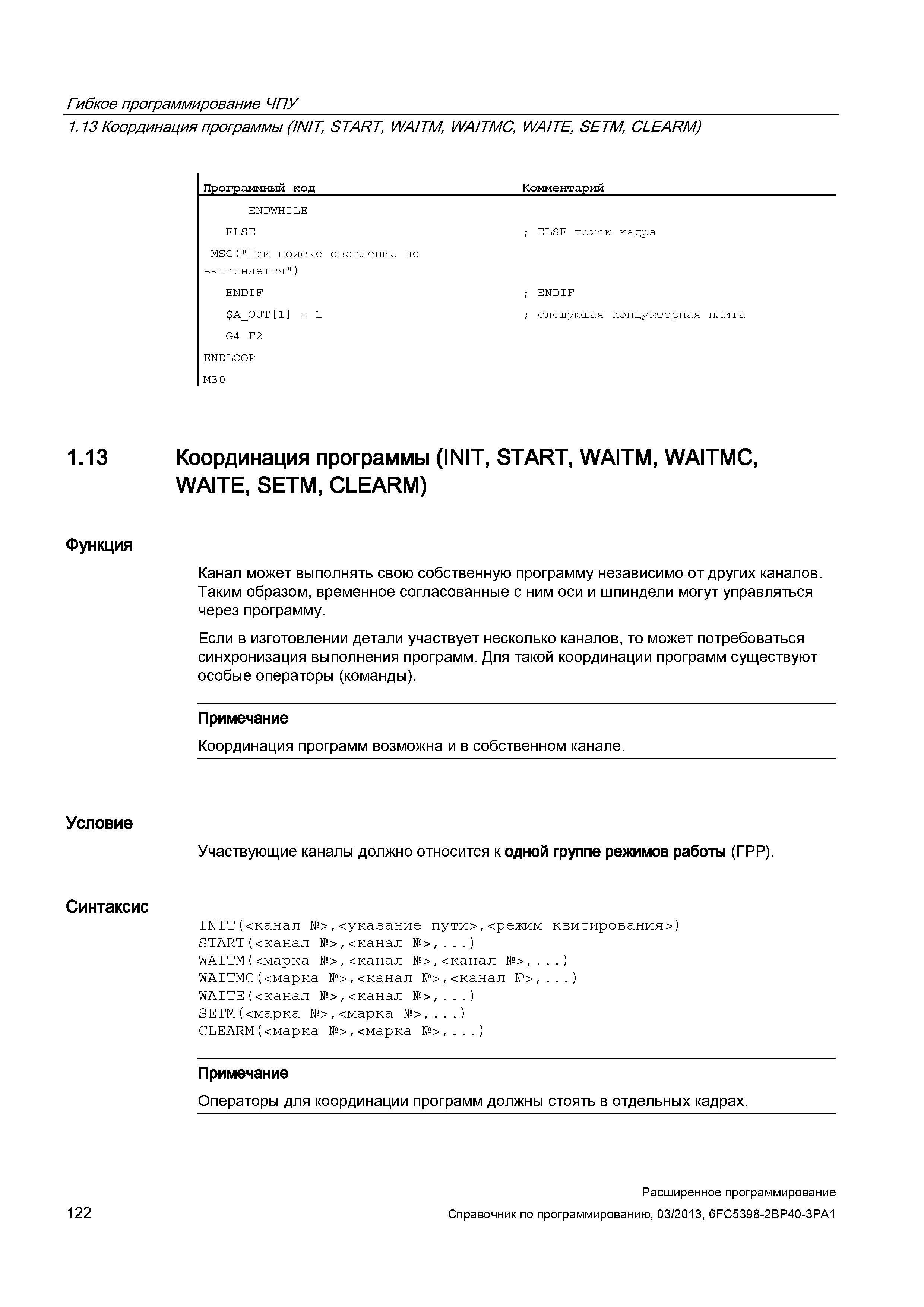

122 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.122

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 122 0122 Lab2u

Гибкое программирование ЧПУ 1.13 Координация программы (INIT, START, WAITM, WAITMC, WAITE, SETM, CLEARM) Программный код Комментарий ENDWHILE ELSE MSG("При поиске сверление не выполняется") ENDIF A_OUT 1 = 1 G4 F2 ENDLOOP M30 ; ELSE поиск кадра ; ENDIF ; следующая кондукторная плита 1.13 Координация программы (INIT, START, WAITM, WAITMC, WAITE, SETM, CLEARM) Функция Канал может выполнять свою собственную программу независимо от других каналов. Таким образом, временное согласованные с ним оси и шпиндели могут управляться через программу. Если в изготовлении детали участвует несколько каналов, то может потребоваться синхронизация выполнения программ. Для такой координации программ существуют особые операторы (команды). Примечание Координация программ возможна и в собственном канале. Условие Участвующие каналы должно относится к одной группе режимов работы (ГРР). Синтаксис Ш канал №>,<указание пути>,<режим квитирования>) START(<канал №>,<канал №>,...) WAITM(<марка №>,<канал №>,<канал №>,...) WAITMC(<марка №>,<канал №>,<канал №>,...) WAITE(<канал №>,<канал №>,...) SETM(<марка №>,<марка №>,...) CLEARM(<марка №>,<марка №>,...) Примечание Операторы для координации программ должны стоять в отдельных кадрах. 122 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
