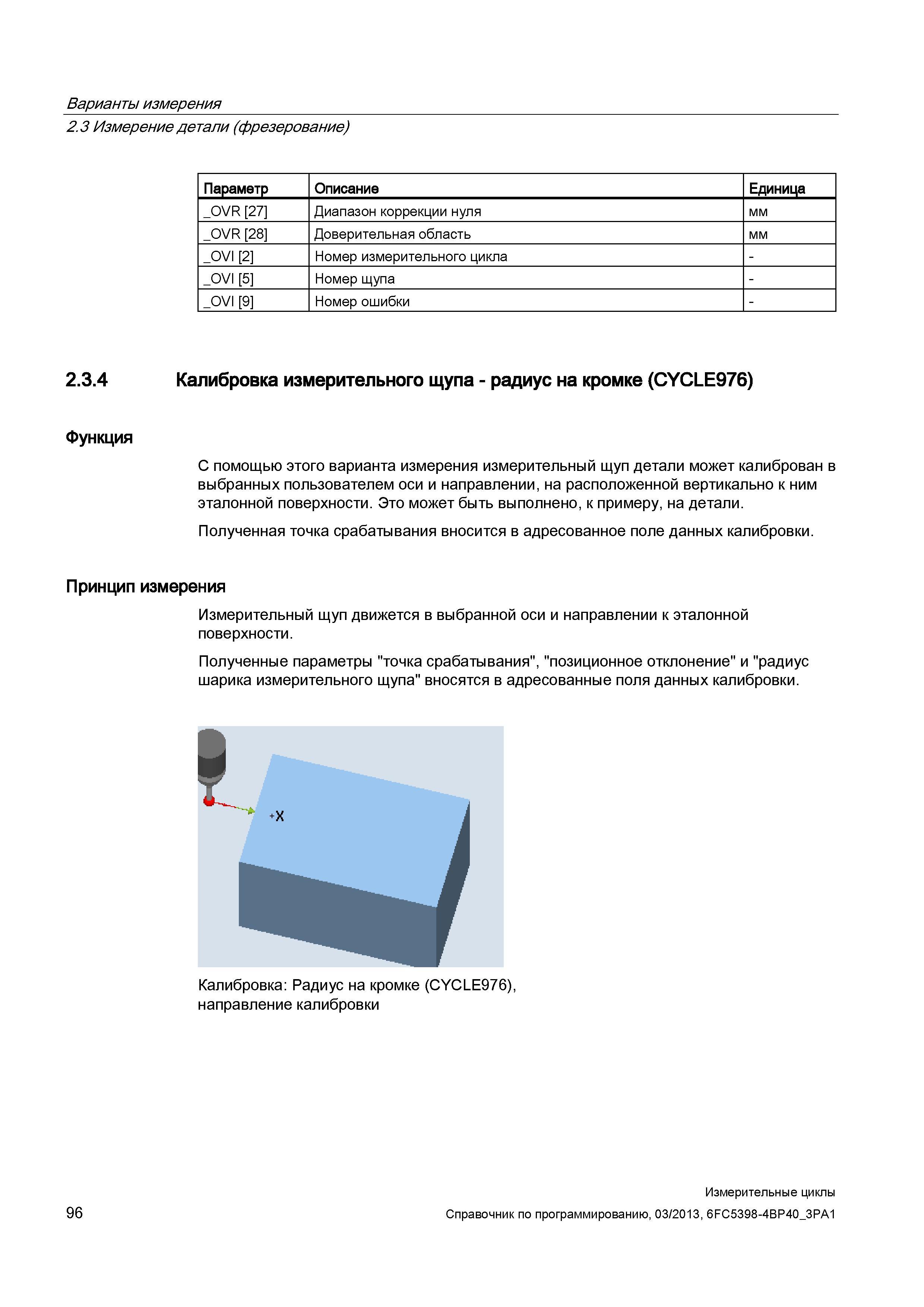

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица _OVR 27 Диапазон коррекции нуля мм _OVR 28 Доверительная область мм _OVI 2 Номер измерительного цикла - _OVI 5 Номер щупа - _OVI 9 Номер ошибки - 2.3.4 Калибровка измерительного щупа - радиус на кромке (CYCLE976) Функция С помощью этого варианта измерения измерительный щуп детали может калиброван в выбранных пользователем оси и направлении, на расположенной вертикально к ним эталонной поверхности. Это может быть выполнено, к примеру, на детали. Полученная точка срабатывания вносится в адресованное поле данных калибровки. Принцип измерения Измерительный щуп движется в выбранной оси и направлении к эталонной поверхности. Полученные параметры "точка срабатывания", "позиционное отклонение" и "радиус шарика измерительного щупа" вносятся в адресованные поля данных калибровки. I +х Калибровка: Радиус на кромке (CYCLE976), направление калибровки 96 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
