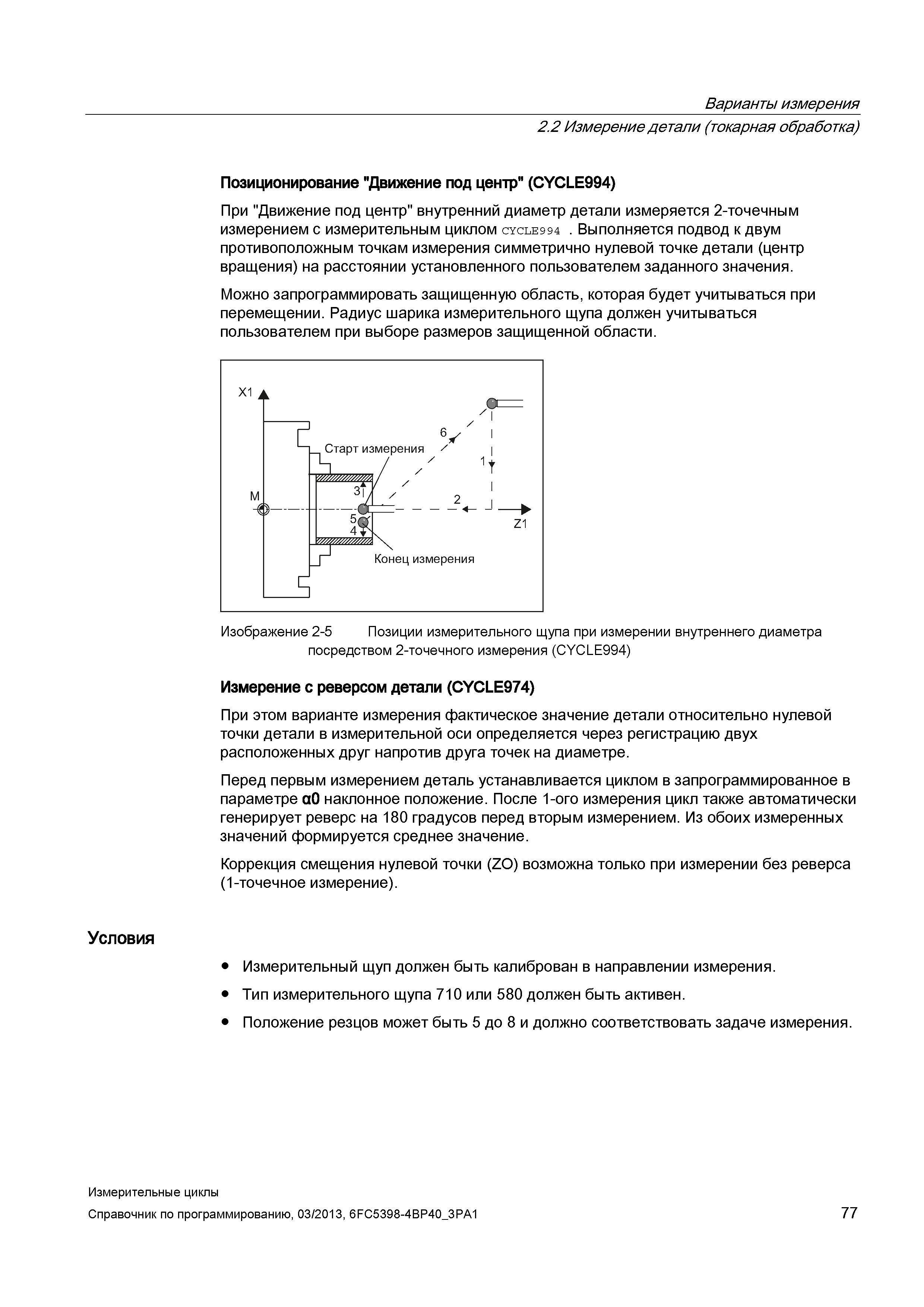

Варианты измерения 2.2 Измерение детали (токарная обработка) Позиционирование "Движение под центр" (CYCLE994) При "Движение под центр" внутренний диаметр детали измеряется 2-точечным измерением с измерительным циклом cycle994 Выполняется подвод к двум противоположным точкам измерения симметрично нулевой точке детали (центр вращения) на расстоянии установленного пользователем заданного значения. Можно запрограммировать защищенную область, которая будет учитываться при перемещении. Радиус шарика измерительного щупа должен учитываться пользователем при выборе размеров защищенной области. Изображение 2-5 Позиции измерительного щупа при измерении внутреннего диаметра посредством 2-точечного измерения (CYCLE994) Измерение с реверсом детали (CYCLE974) При этом варианте измерения фактическое значение детали относительно нулевой точки детали в измерительной оси определяется через регистрацию двух расположенных друг напротив друга точек на диаметре. Перед первым измерением деталь устанавливается циклом в запрограммированное в параметре а0 наклонное положение. После 1-ого измерения цикл также автоматически генерирует реверс на 180 градусов перед вторым измерением. Из обоих измеренных значений формируется среднее значение. Коррекция смещения нулевой точки (ZO) возможна только при измерении без реверса (1-точечное измерение). Условия Измерительный щуп должен быть калиброван в направлении измерения. Тип измерительного щупа 710 или 580 должен быть активен. Положение резцов может быть 5 до 8 и должно соответствовать задаче измерения. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 77
