Системы числового программного управления / CNC programming and machining SIEMENS | Руководство SIEMENS 2013 840D sl / 828D Измерительные циклы (Всего 322 стр.) |
|||||
70 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.70 |
|||||

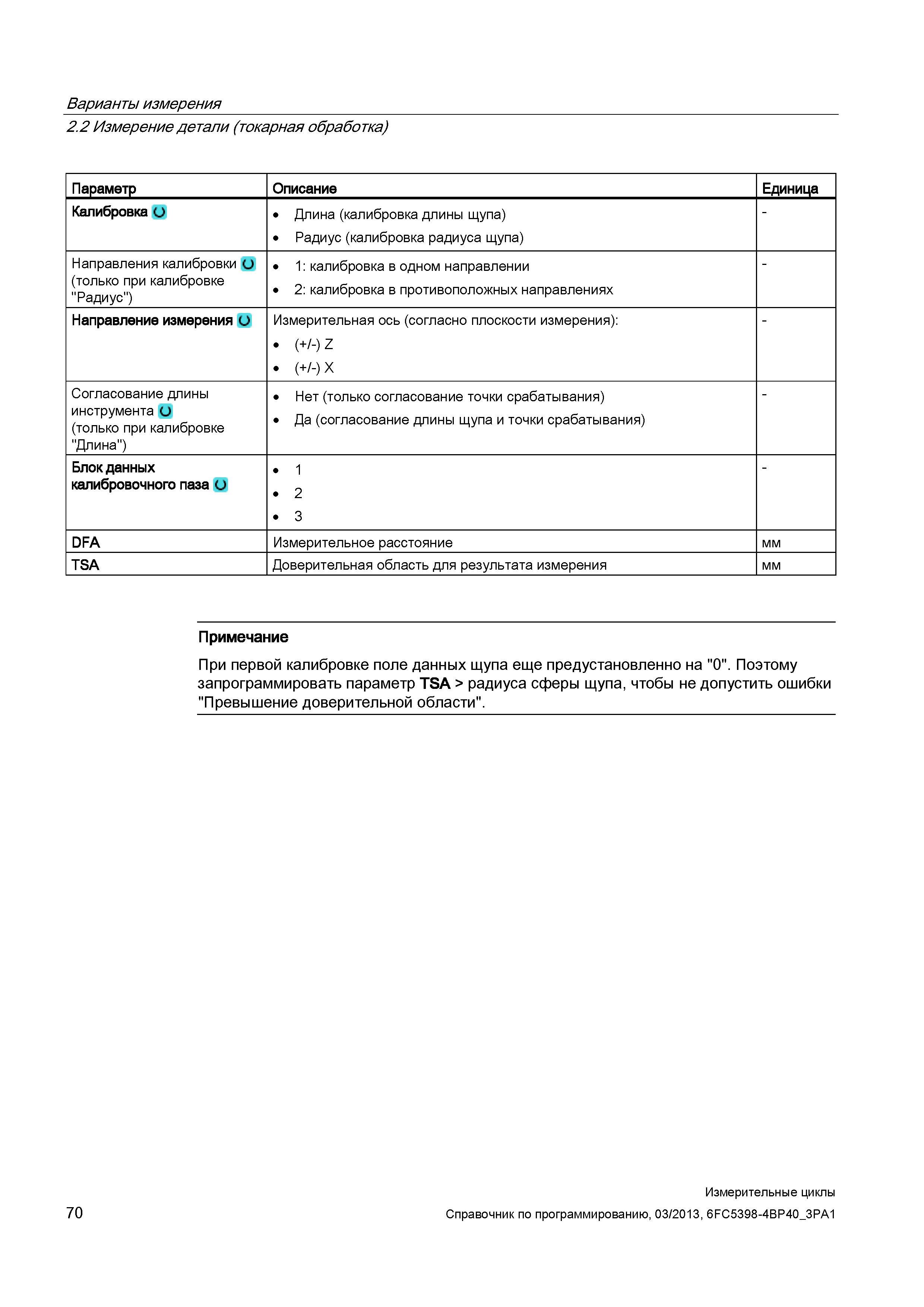

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 70 0070 Lab2u Варианты измерения 2.2 Измерение детали (токарная обработка) Параметр Описание Единица Калибровка О Длина (калибровка длины щупа) Радиус (калибровка радиуса щупа) - Направления калибровки О (только при калибровке "Радиус") 1: калибровка в одном направлении 2: калибровка в противоположных направлениях ‘ Направление измерения О Измерительная ось (согласно плоскости измерения): (+/-) Z (+/-) X Согласование длины инструмента О (только при калибровке "Длина") Нет (только согласование точки срабатывания) Да (согласование длины щупа и точки срабатывания) Блок данных калибровочного паза О 1 2 3 DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм Примечание При первой калибровке поле данных щупа еще предустановленно на "0". Поэтому запрограммировать параметр TSA > радиуса сферы щупа, чтобы не допустить ошибки "Превышение доверительной области". 70 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 |
|||||
