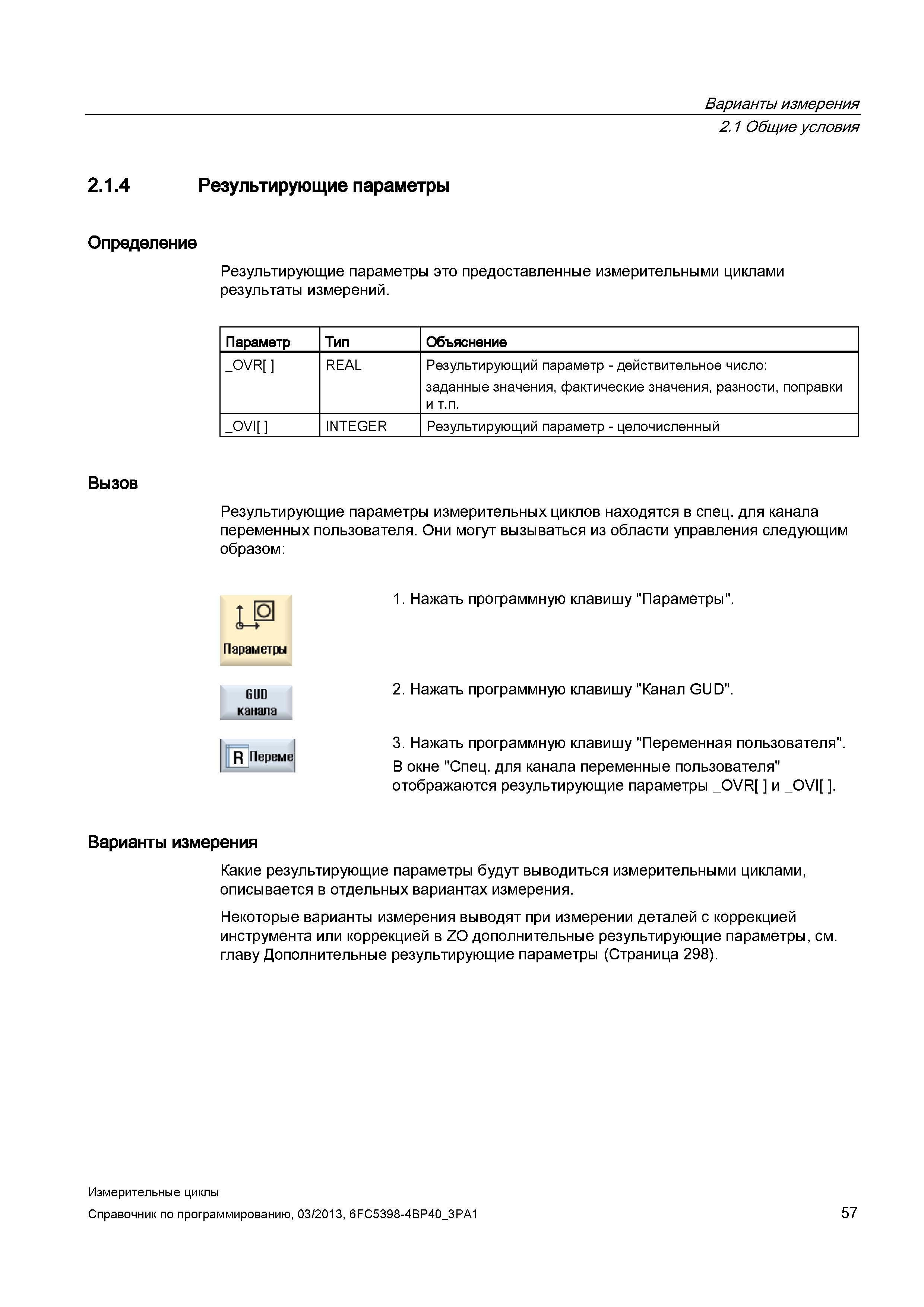

57 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.57

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 57 0057 Lab2u

Варианты измерения 2.1 Общие условия 2.1.4 Результирующие параметры Определение Результирующие параметры это предоставленные измерительными циклами результаты измерений. Параметр Тип Объяснение _OVR REAL Результирующий параметр - действительное число: заданные значения, фактические значения, разности, поправки и т.п. _OVI INTEGER Результирующий параметр - целочисленный Вызов Результирующие параметры измерительных циклов находятся в спец. для канала переменных пользователя. Они могут вызываться из области управления следующим образом: Параметры 1. Нажать программную клавишу "Параметры". GUD канала R Переме 2. Нажать программную клавишу "Канал GUD". 3. Нажать программную клавишу "Переменная пользователя". В окне "Спец. для канала переменные пользователя" отображаются результирующие параметры _OVR и _OVI Варианты измерения Какие результирующие параметры будут выводиться измерительными циклами, описывается в отдельных вариантах измерения. Некоторые варианты измерения выводят при измерении деталей с коррекцией инструмента или коррекцией в ZO дополнительные результирующие параметры, см. главу Дополнительные результирующие параметры (Страница 298). Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 57
