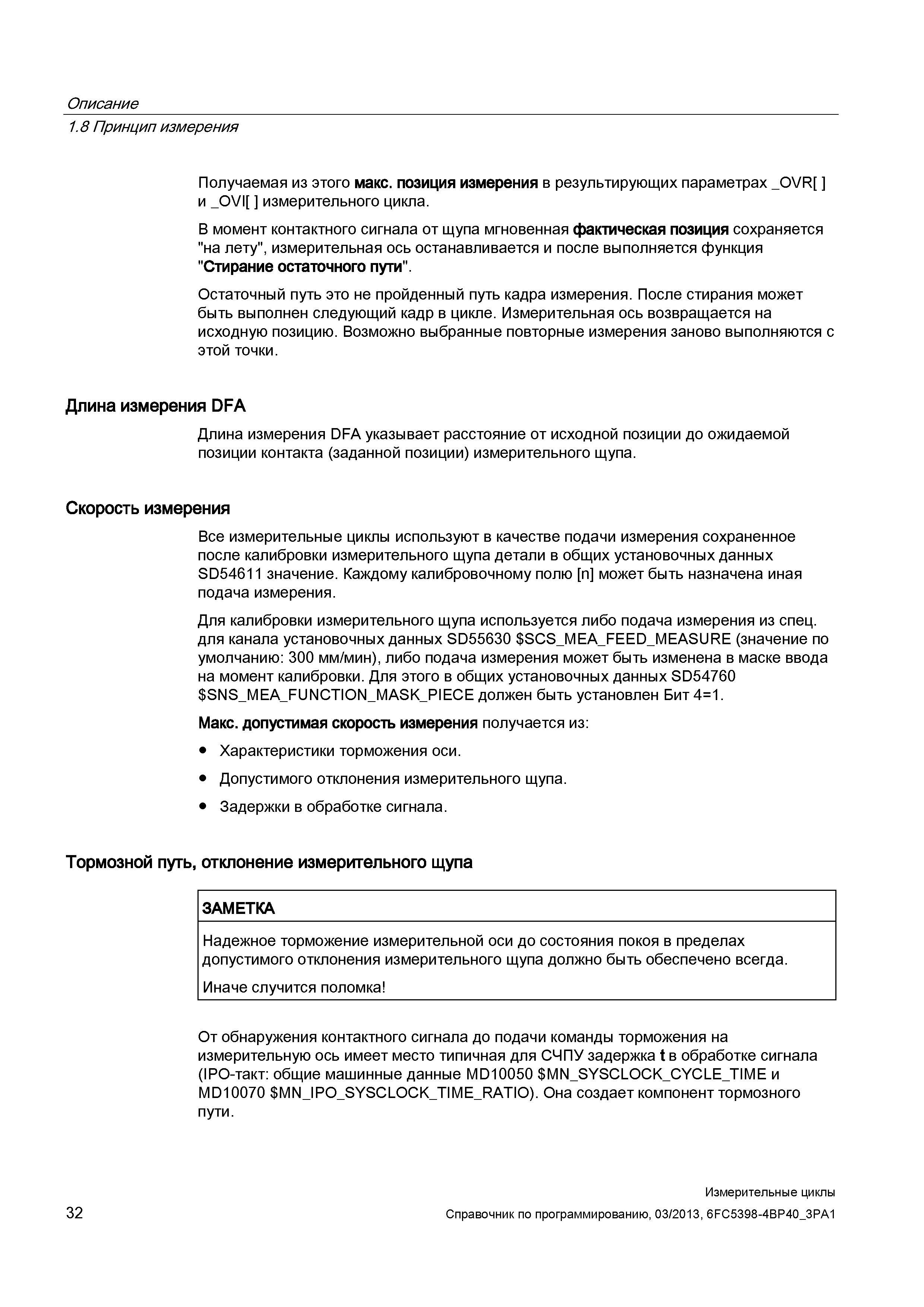

Описание 18 Принцип измерения Получаемая из этого макс. позиция измерения в результирующих параметрах _OVR и _OVI измерительного цикла. В момент контактного сигнала от щупа мгновенная фактическая позиция сохраняется "на лету", измерительная ось останавливается и после выполняется функция "Стирание остаточного пути". Остаточный путь это не пройденный путь кадра измерения. После стирания может быть выполнен следующий кадр в цикле. Измерительная ось возвращается на исходную позицию. Возможно выбранные повторные измерения заново выполняются с этой точки. Длина измерения DFA Длина измерения DFA указывает расстояние от исходной позиции до ожидаемой позиции контакта (заданной позиции) измерительного щупа. Скорость измерения Все измерительные циклы используют в качестве подачи измерения сохраненное после калибровки измерительного щупа детали в общих установочных данных SD54611 значение. Каждому калибровочному полю n может быть назначена иная подача измерения. Для калибровки измерительного щупа используется либо подача измерения из спец. для канала установочных данных SD55630 SCS_MEA_FEED_MEASURE (значение по умолчанию: 300 мм/мин), либо подача измерения может быть изменена в маске ввода на момент калибровки. Для этого в общих установочных данных SD54760 SNS_MEA_FUNCTION_MASK_PIECE должен быть установлен Бит 4=1. Макс. допустимая скорость измерения получается из: Характеристики торможения оси. Допустимого отклонения измерительного щупа. Задержки в обработке сигнала. Тормозной путь, отклонение измерительного щупа ЗАМЕТКА Надежное торможение измерительной оси до состояния покоя в пределах допустимого отклонения измерительного щупа должно быть обеспечено всегда. Иначе случится поломка От обнаружения контактного сигнала до подачи команды торможения на измерительную ось имеет место типичная для СЧПУ задержка t в обработке сигнала (IPO-такт: общие машинные данные MD10050 MN_SYSCLOCK_CYCLE_TIME и MD10070 MN_IPO_SYSCLOCK_TIME_RATIO). Она создает компонент тормозного пути. 32 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
