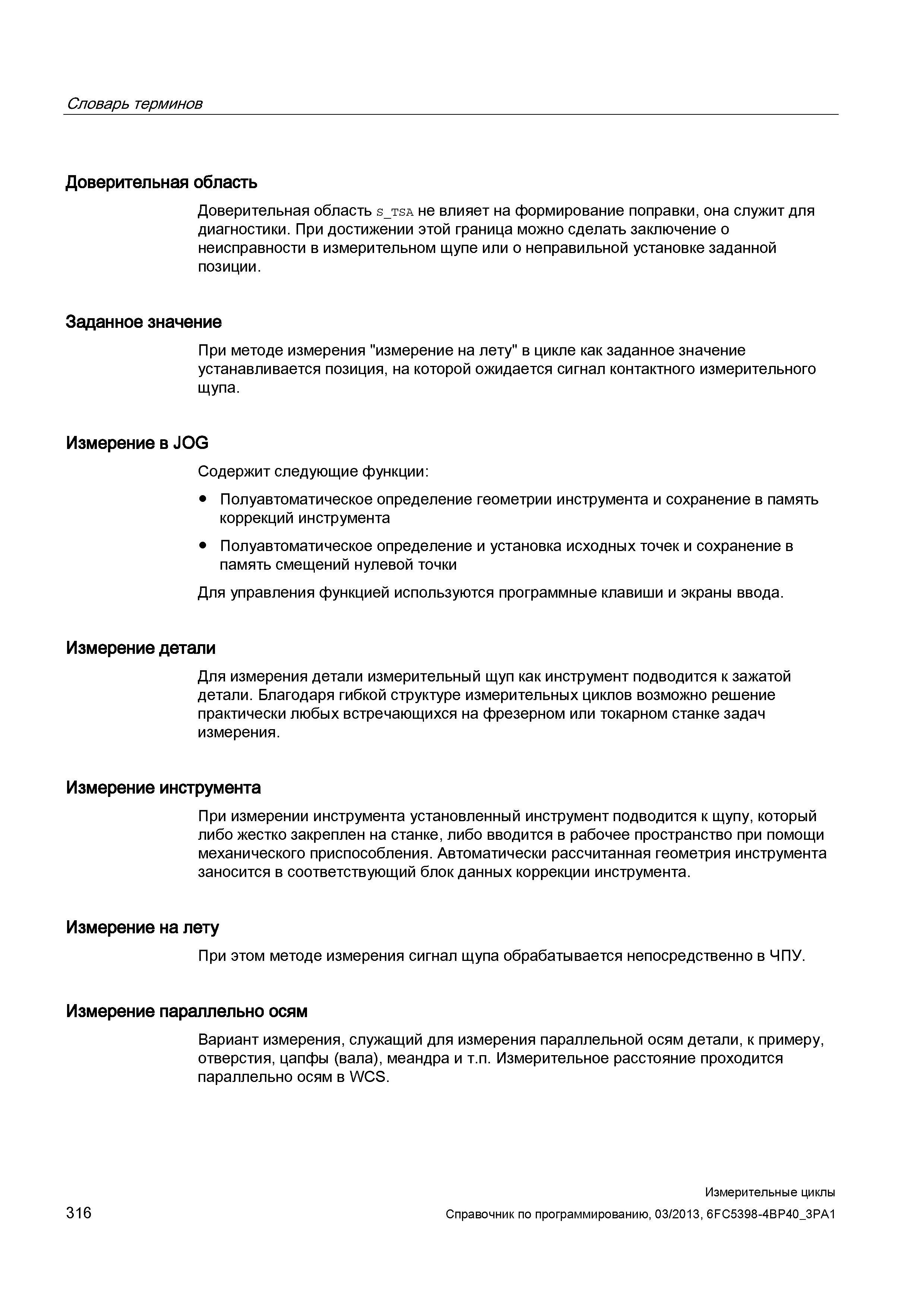

Словарь терминов Доверительная область Доверительная область s_tsa не влияет на формирование поправки, она служит для диагностики. При достижении этой граница можно сделать заключение о неисправности в измерительном щупе или о неправильной установке заданной позиции. Заданное значение При методе измерения "измерение на лету" в цикле как заданное значение устанавливается позиция, на которой ожидается сигнал контактного измерительного щупа. Измерение в J0G Содержит следующие функции: Полуавтоматическое определение геометрии инструмента и сохранение в память коррекций инструмента Полуавтоматическое определение и установка исходных точек и сохранение в память смещений нулевой точки Для управления функцией используются программные клавиши и экраны ввода. Измерение детали Для измерения детали измерительный щуп как инструмент подводится к зажатой детали. Благодаря гибкой структуре измерительных циклов возможно решение практически любых встречающихся на фрезерном или токарном станке задач измерения. Измерение инструмента При измерении инструмента установленный инструмент подводится к щупу, который либо жестко закреплен на станке, либо вводится в рабочее пространство при помощи механического приспособления. Автоматически рассчитанная геометрия инструмента заносится в соответствующий блок данных коррекции инструмента. Измерение на лету При этом методе измерения сигнал щупа обрабатывается непосредственно в ЧПУ. Измерение параллельно осям Вариант измерения, служащий для измерения параллельной осям детали, к примеру, отверстия, цапфы (вала), меандра и т.п. Измерительное расстояние проходится параллельно осям в WCS. 316 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
