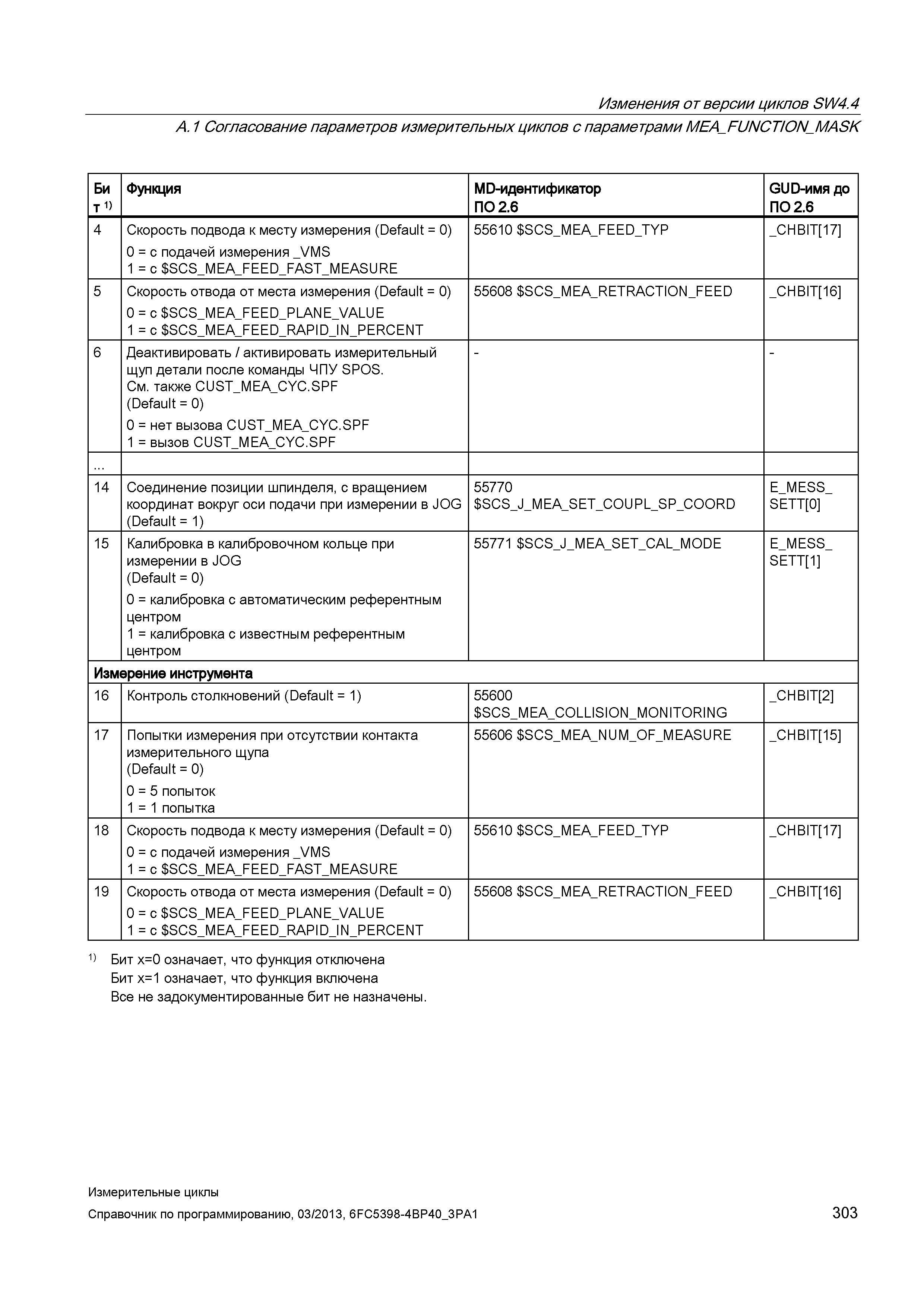

Изменения от версии циклов SW4.4 A. 1 Согласование параметров измерительных циклов с параметрами MmA_FUNCTION_MASK Би т 1) Функция MD-идентификатор ПО 2.6 GUD-имя до ПО 2.6 4 Скорость подвода к месту измерения (Default = 0) 0 = с подачей измерения VMS 1 = с SCS_MEA_FEED_FAST_MEASURE 55610 SCS_MEA_FEED_TYP _CHBIT 17 5 Скорость отвода от места измерения (Default = 0) 0 = с SCS_MEA_FEED_PLANE_VALUE 1 = с SCS_MEA_FEED_RAPID_IN_PERCENT 55608 SCS_MEA_RETRACTION_FEED _CHBIT 16 6 Деактивировать / активировать измерительный щуп детали после команды ЧПУ SPOS. См. также CUST_MEA_CYC.SPF (Default = 0) 0 = нет вызова CUST_MEA_CYC.SPF 1 = вызов CUST_MEA_CYC.SPF 14 Соединение позиции шпинделя, с вращением координат вокруг оси подачи при измерении в JOG (Default = 1) 55770 SCS_J_MEA_SET_COUPL_SP_COORD E MESS SETT 0 15 Калибровка в калибровочном кольце при измерении в JOG (Default = 0) 0 = калибровка с автоматическим референтным центром 1 = калибровка с известным референтным центром 55771 SCS_J_MEA_SET_CAL_MODE E_MESS_ SETT 1 Измерение инструмента 16 Контроль столкновений (Default = 1) 55600 SCS_MEA_COLLISION_MONITORING _CHBIT 2 17 Попытки измерения при отсутствии контакта измерительного щупа (Default = 0) 0 = 5 попыток 1 = 1 попытка 55606 SCS_M EA_NUM_OF_MEASURE _CHBIT 15 18 Скорость подвода к месту измерения (Default = 0) 0 = с подачей измерения _VMS 1 = с SCS_MEA_FEED_FAST_MEASURE 55610 SCS_MEA_FEED_TYP _CHBIT 17 19 Скорость отвода от места измерения (Default = 0) 0 = с SCS_MEA_FEED_PLANE_VALUE 1 = с SCS_MEA_FEED_RAPID_IN_PERCENT 55608 SCS_MEA_RETRACTION_FEED _CHBIT 16 1) Бит x=0 означает, что функция отключена Бит x=1 означает, что функция включена Все не задокументированные бит не назначены. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 303
