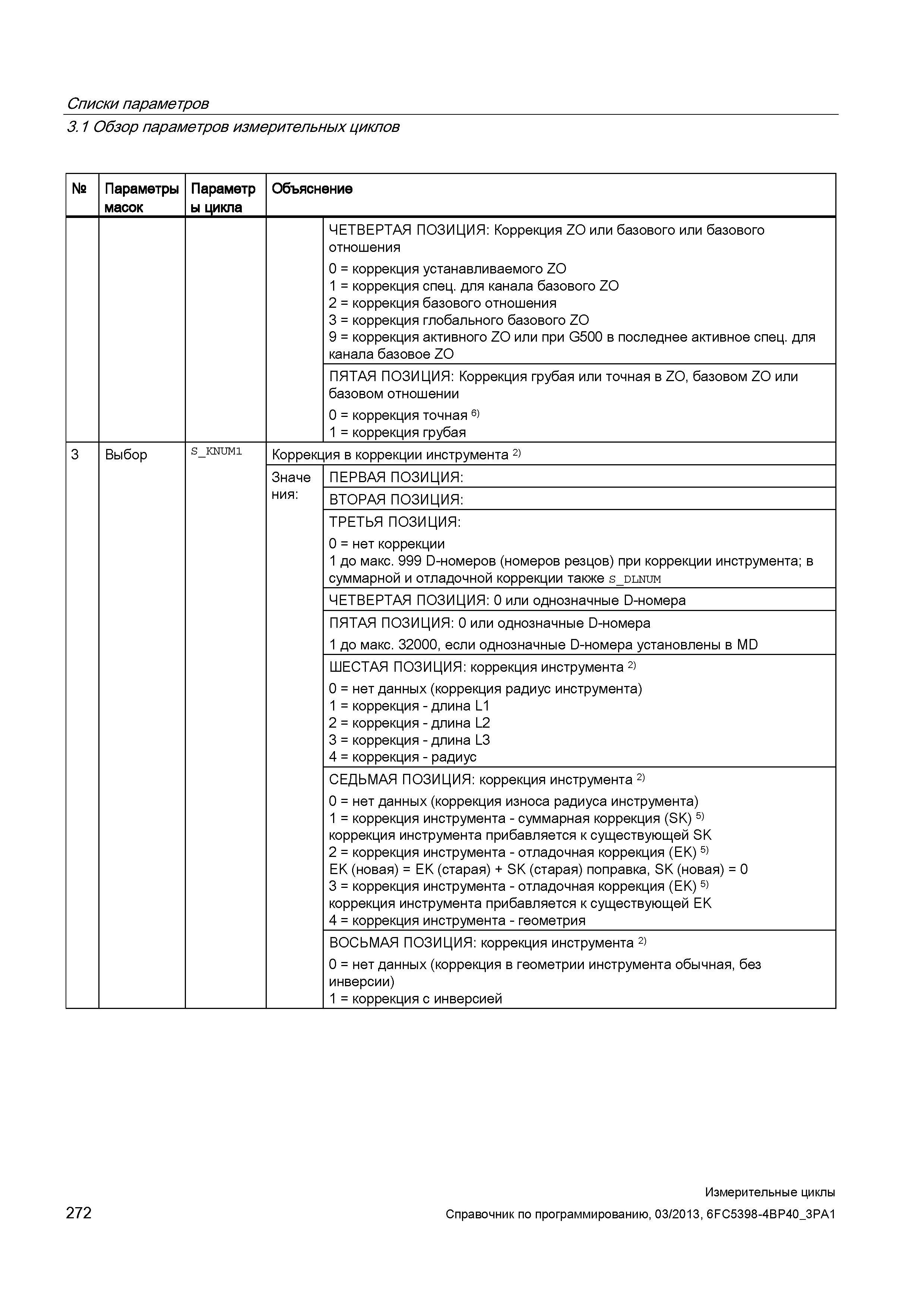

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение ЧЕТВЕРТАЯ ПОЗИЦИЯ: Коррекция ZO или базового или базового отношения 0 = коррекция устанавливаемого ZO 1 = коррекция спец. для канала базового ZO 2 = коррекция базового отношения 3 = коррекция глобального базового ZO 9 = коррекция активного ZO или при G500 в последнее активное спец. для канала базовое ZO ПЯТАЯ ПОЗИЦИЯ: Коррекция грубая или точная в ZO, базовом ZO или базовом отношении 0 = коррекция точная 6) 1 = коррекция грубая 3 Выбор S_KNUM1 Коррекция в коррекции инструмента 2) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: ВТОРАЯ ПОЗИЦИЯ: ТРЕТЬЯ ПОЗИЦИЯ: 0 = нет коррекции 1 до макс. 999 D-номеров (номеров резцов) при коррекции инструмента; в суммарной и отладочной коррекции также s_dlnum ЧЕТВЕРТАЯ ПОЗИЦИЯ: 0 или однозначные D-номера ПЯТАЯ ПОЗИЦИЯ: 0 или однозначные D-номера 1 до макс. 32000, если однозначные D-номера установлены в MD ШЕСТАЯ ПОЗИЦИЯ: коррекция инструмента 2) 0 = нет данных (коррекция радиус инструмента) 1 = коррекция - длина L1 2 = коррекция - длина L2 3 = коррекция - длина L3 4 = коррекция - радиус СЕДЬМАЯ ПОЗИЦИЯ: коррекция инструмента 2) 0 = нет данных (коррекция износа радиуса инструмента) 1 = коррекция инструмента - суммарная коррекция (SK) 5) коррекция инструмента прибавляется к существующей SK 2 = коррекция инструмента - отладочная коррекция (EK) 5) EK (новая) = EK (старая) + SK (старая) поправка, SK (новая) = 0 3 = коррекция инструмента - отладочная коррекция (EK) 5) коррекция инструмента прибавляется к существующей EK 4 = коррекция инструмента - геометрия ВОСЬМАЯ ПОЗИЦИЯ: коррекция инструмента 2) 0 = нет данных (коррекция в геометрии инструмента обычная, без инверсии) 1 = коррекция с инверсией 272 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
