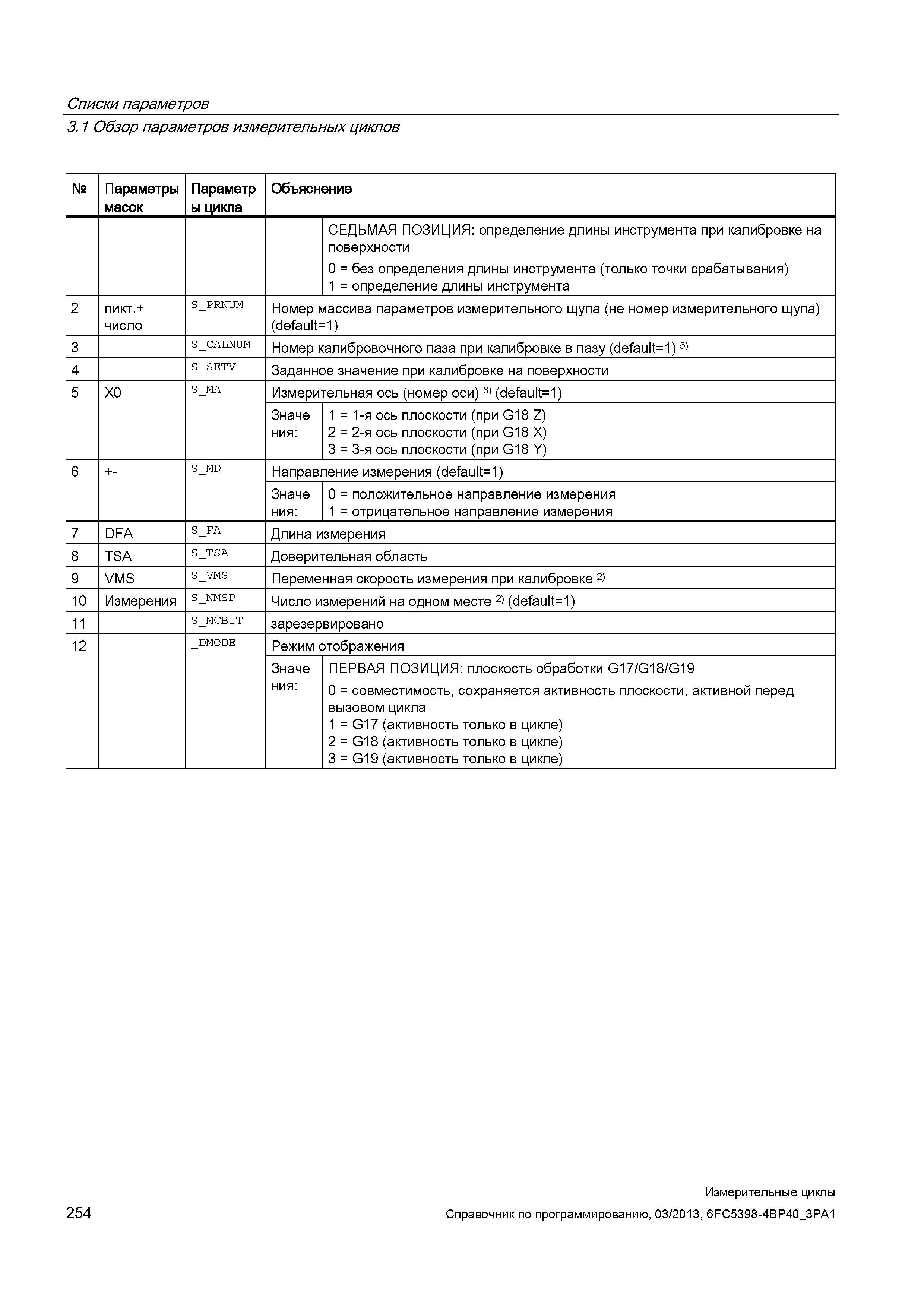

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение СЕДЬМАЯ ПОЗИЦИЯ: определение длины инструмента при калибровке на поверхности 0 = без определения длины инструмента (только точки срабатывания) 1 = определение длины инструмента 2 пикт.+ число S_PRNUM Номер массива параметров измерительного щупа (не номер измерительного щупа) (default=1) 3 S_CALNUM Номер калибровочного паза при калибровке в пазу (default=1) 5) 4 S_SETV Заданное значение при калибровке на поверхности 5 X0 S_MA Измерительная ось (номер оси) 6) (default=1) Значе ния: 1 = 1-я ось плоскости (при G18 Z) 2 = 2-я ось плоскости (при G18 X) 3 = 3-я ось плоскости (при G18 Y) 6 +- S_MD Направление измерения (default=1) Значе ния: 0 = положительное направление измерения 1 = отрицательное направление измерения 7 DFA S_FA Длина измерения 8 TSA S_TSA Доверительная область 9 VMS S_VMS Переменная скорость измерения при калибровке 2) 10 Измерения S_NMSP Число измерений на одном месте 2) (default=1) 11 S_MCBIT зарезервировано 12 _DMODE Режим отображения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, сохраняется активность плоскости, активной перед вызовом цикла 1 = G17 (активность только в цикле) 2 = G18 (активность только в цикле) 3 = G19 (активность только в цикле) 254 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
