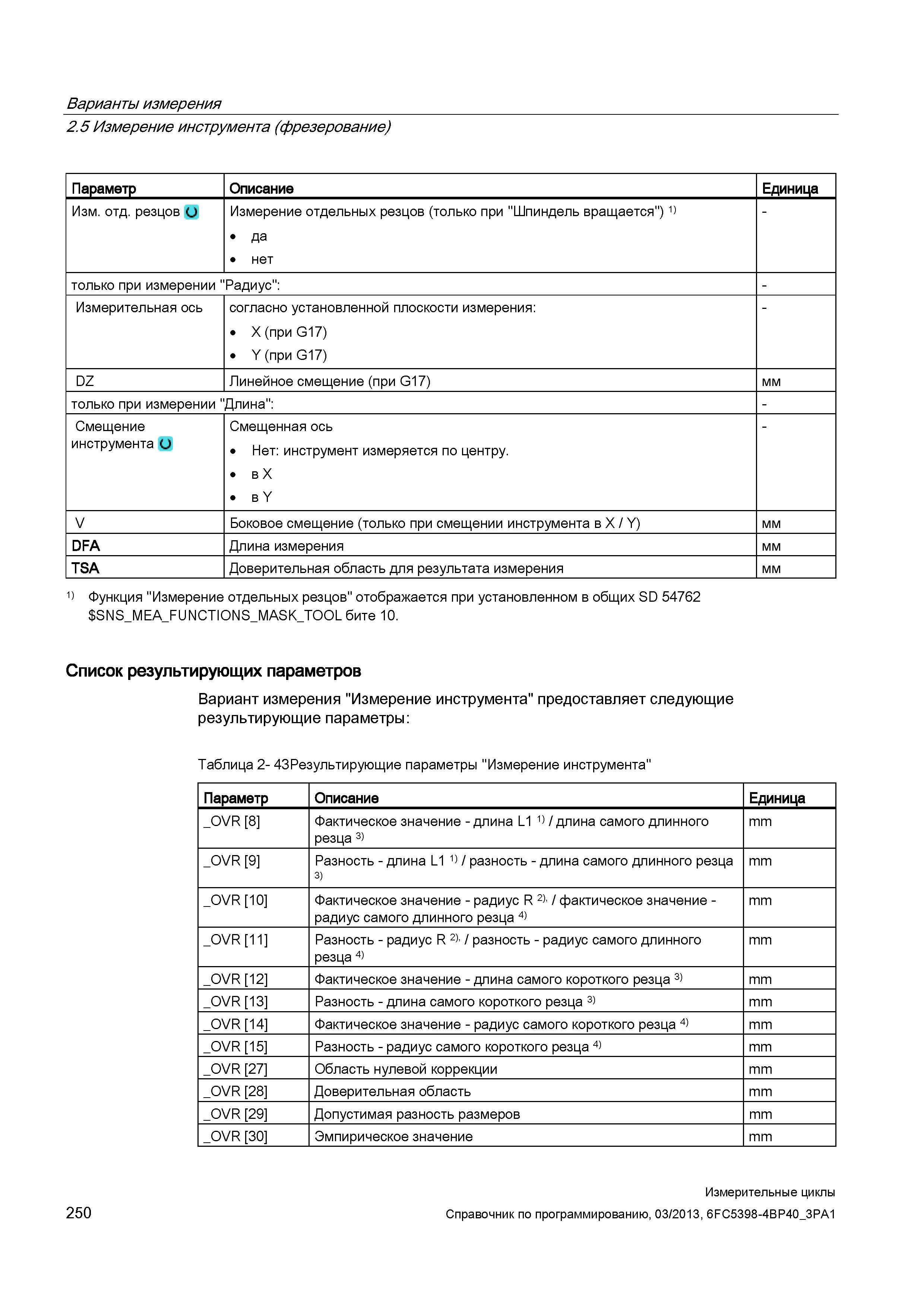

Варианты измерения 2.5 Измерение инструмента (фрезерование) Параметр Описание Единица Изм. отд. резцов О Измерение отдельных резцов (только при "Шпиндель вращается") 1) да нет только при измерении ' Радиус": - Измерительная ось согласно установленной плоскости измерения: X (при G17) Y (при G17) DZ Линейное смещение (при G17) мм только при измерении " Длина": - Смещение инструмента О Смещенная ось Нет: инструмент измеряется по центру. в X в Y V Боковое смещение (только при смещении инструмента в X / Y) мм DFA Длина измерения мм TSA Доверительная область для результата измерения мм 1) Функция "Измерение отдельных резцов" отображается при установленном в общих SD 54762 SNS_MEA_FUNCTIONS_MASK_TOOL бите 10. Список результирующих параметров Вариант измерения "Измерение инструмента" предоставляет следующие результирующие параметры: Таблица 2- 43Результирующие параметры "Измерение инструмента" Параметр Описание Единица _OVR 8 Фактическое значение - длина L1 1) / длина самого длинного резца 3) mm _OVR 9 Разность - длина L1 1) / разность - длина самого длинного резца 3) mm _OVR 10 Фактическое значение - радиус R 2) / фактическое значение -радиус самого длинного резца 4) mm _OVR 11 Разность - радиус R 2) / разность - радиус самого длинного резца 4) mm _OVR 12 Фактическое значение - длина самого короткого резца 3) mm _OVR 13 Разность - длина самого короткого резца 3) mm _OVR 14 Фактическое значение - радиус самого короткого резца 4) mm _OVR 15 Разность - радиус самого короткого резца 4) mm _OVR 27 Область нулевой коррекции mm _OVR 28 Доверительная область mm _OVR 29 Допустимая разность размеров mm _OVR 30 Эмпирическое значение mm 250 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
