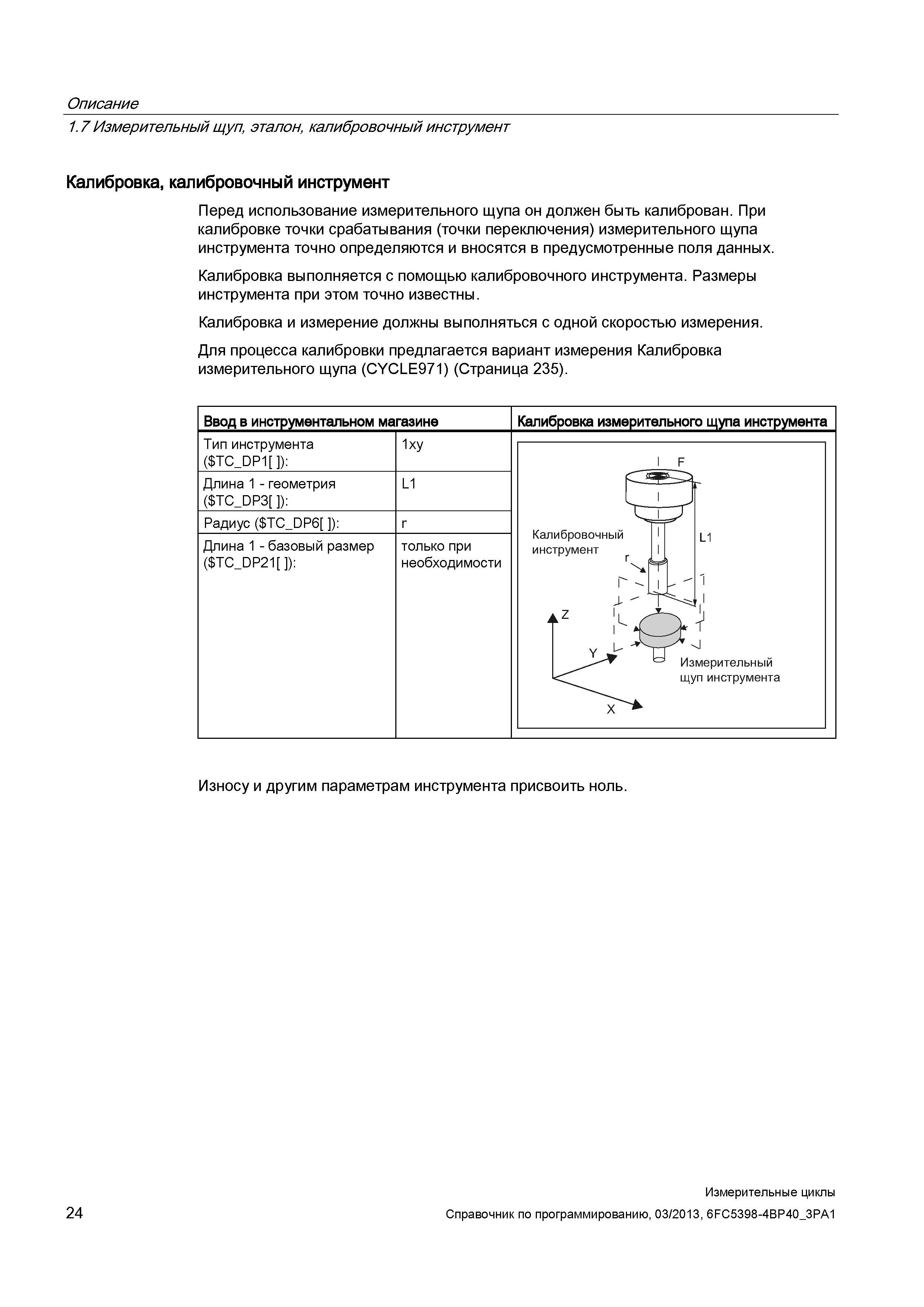

Описание 1.7 Измерительный щуп, эталон, калибровочный инструмент Калибровка, калибровочный инструмент Перед использование измерительного щупа он должен быть калиброван. При калибровке точки срабатывания (точки переключения) измерительного щупа инструмента точно определяются и вносятся в предусмотренные поля данных. Калибровка выполняется с помощью калибровочного инструмента. Размеры инструмента при этом точно известны. Калибровка и измерение должны выполняться с одной скоростью измерения. Для процесса калибровки предлагается вариант измерения Калибровка измерительного щупа (CYCLE971) (Страница 235). Ввод в инструментальном магазине Тип инструмента ( TC_DP1 ): 1xy Длина 1 - геометрия ( TC_DP3 ): L1 Радиус ( TC_DP6 ): r Длина 1 - базовый размер только при ( TC_DP21 ): необходимости Калибровка измерительного щупа инструмента Износу и другим параметрам инструмента присвоить ноль. 24 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
