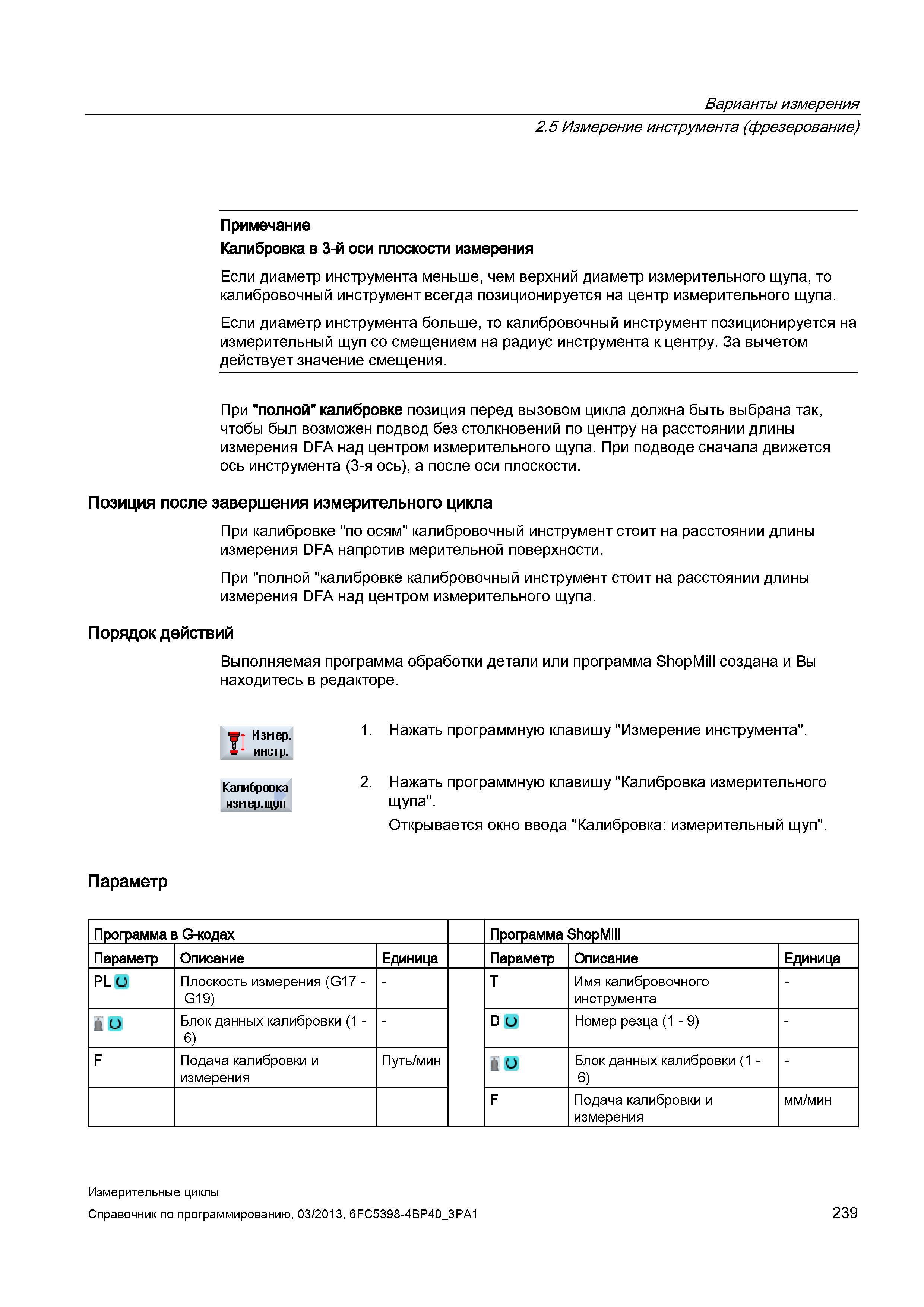

Варианты измерения 2.5 Измерение инструмента (фрезерование) Примечание Калибровка в 3-й оси плоскости измерения Если диаметр инструмента меньше, чем верхний диаметр измерительного щупа, то калибровочный инструмент всегда позиционируется на центр измерительного щупа. Если диаметр инструмента больше, то калибровочный инструмент позиционируется на измерительный щуп со смещением на радиус инструмента к центру. За вычетом действует значение смещения. При "полной" калибровке позиция перед вызовом цикла должна быть выбрана так, чтобы был возможен подвод без столкновений по центру на расстоянии длины измерения DFA над центром измерительного щупа. При подводе сначала движется ось инструмента (3-я ось), а после оси плоскости. Позиция после завершения измерительного цикла При калибровке "по осям" калибровочный инструмент стоит на расстоянии длины измерения DFA напротив мерительной поверхности. При "полной "калибровке калибровочный инструмент стоит на расстоянии длины измерения DFA над центром измерительного щупа. Порядок действий Выполняемая программа обработки детали или программа ShopMiii создана и Вы находитесь в редакторе. 1. Нажать программную клавишу "Измерение инструмента". 2. Нажать программную клавишу "Калибровка измерительного щупа". Открывается окно ввода "Калибровка: измерительный щуп". Параметр Программа в G-кодах Программа ShopMiii Параметр Описание Единица Параметр Описание Единица PL и Плоскость измерения (G17 -G19) - T Имя калибровочного инструмента - К о Блок данных калибровки (1 -6) - D U Номер резца (1 - 9) - F Подача калибровки и измерения Путь/мин i и Блок данных калибровки (1 -6) - F Подача калибровки и измерения мм/мин Шт Измер. инстр. Калибровка измер. щуп Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 239
